Produktbeschreibung
5

Funktion

Das Gerät saugt atmosphärische Luft an und
komprimiert diese Luft� Es fördert die ölfreie und
komprimierte Luft in den Druckbehälter� Die öl-
freie und gefilterte Luft wird den Verbrauchern
DE
im Druckbehälter bereitgestellt�
Wird für einen Verbraucher Druckluft entnom-
men, sinkt der Behälterdruck� Beim Erreichen
des Einschaltdrucks wird über den Druckschal-
ter das Gerät automatisch wieder eingeschaltet�
Beim Erreichen des Ausschaltdrucks wird das
Gerät automatisch ausgeschaltet� Ein Sicher-
heitsventil verhindert, dass der maximal zulässi-
ge Behälterdruck überschritten wird�
5.1 Gerätedetails
6
5
7

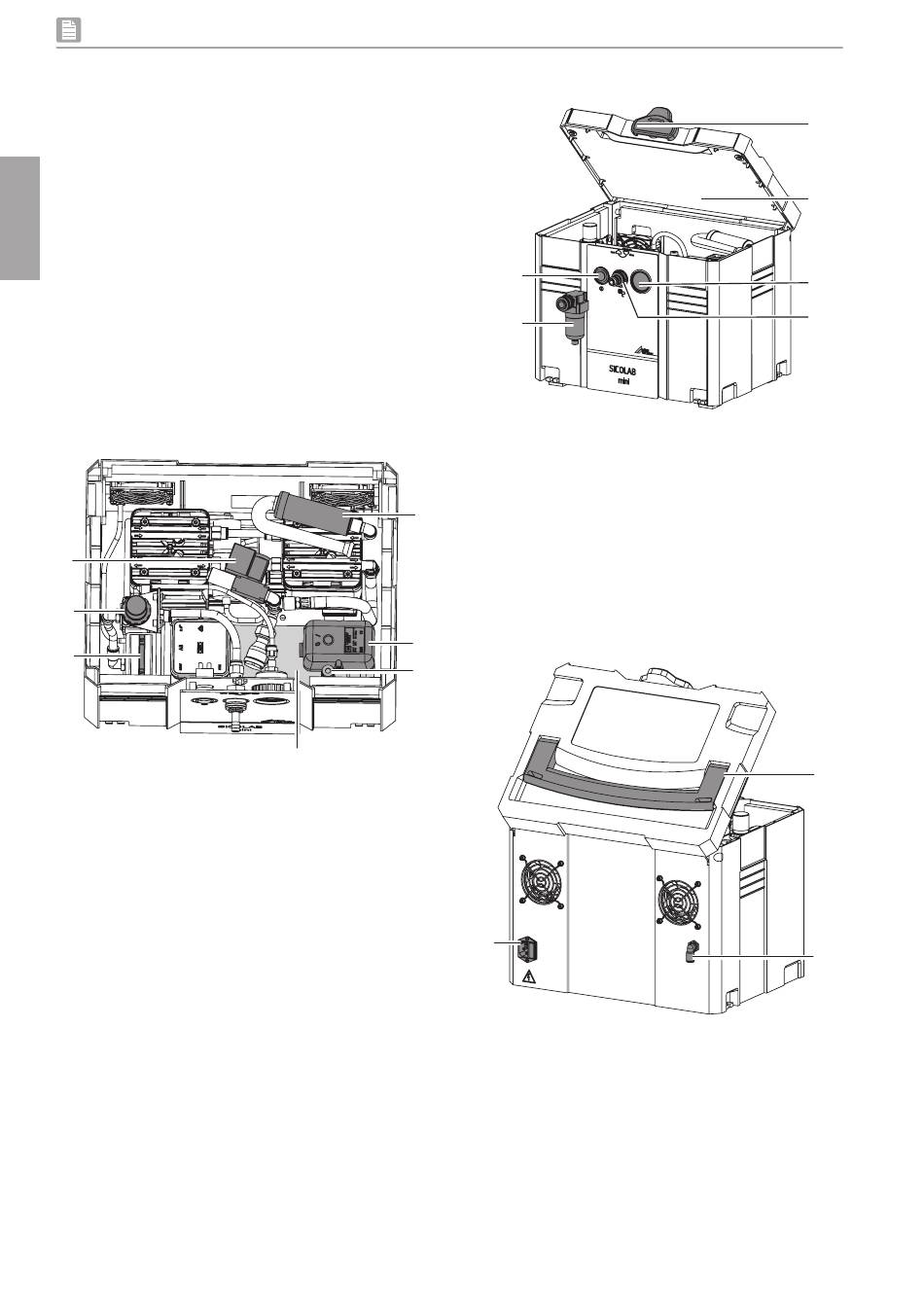

Bild 1: Ansicht Oberseite (ohne Geräteabde-
ckung)
1 Druckbehälter
2 Sicherheitsventil
3 Druckschalter
4 Ansaugfilter
5 Druckminderer mit Kondensatabscheider
und Feinfilter 5 µm
6 Magnetventil
7 Betriebsstundenzähler
10
4
3
2
1
9
24
Bild 2: SICOLAB mini ENDO Ansicht Vorder-
seite
8 Schnellkupplung
9 Ein-/Aus-Schalter
10 Manometer
11 Geräteabdeckung
12 Verriegelung der Geräteabdeckung
24 Feinfilter 0,01 µm
15
Bild 3: Ansicht Rückseite
13 Tragegriff
14 Kondensatablass
15 Kaltgerätestecker mit Sicherungen
12
11
10
8
13
14
