WLAN-Adapter installieren
4. Intesis WLAN-Adapter an geeigneter Stelle mit Schrauben montieren.
Hierfür die Abdeckung am WLAN-Adapter entfernen.
Hinweis VORSICHT
Kabellänge beachten.
Bei der externen Montage beachten, dass das Verbindungskabel maximal 1,2 m lang ist.
1 2

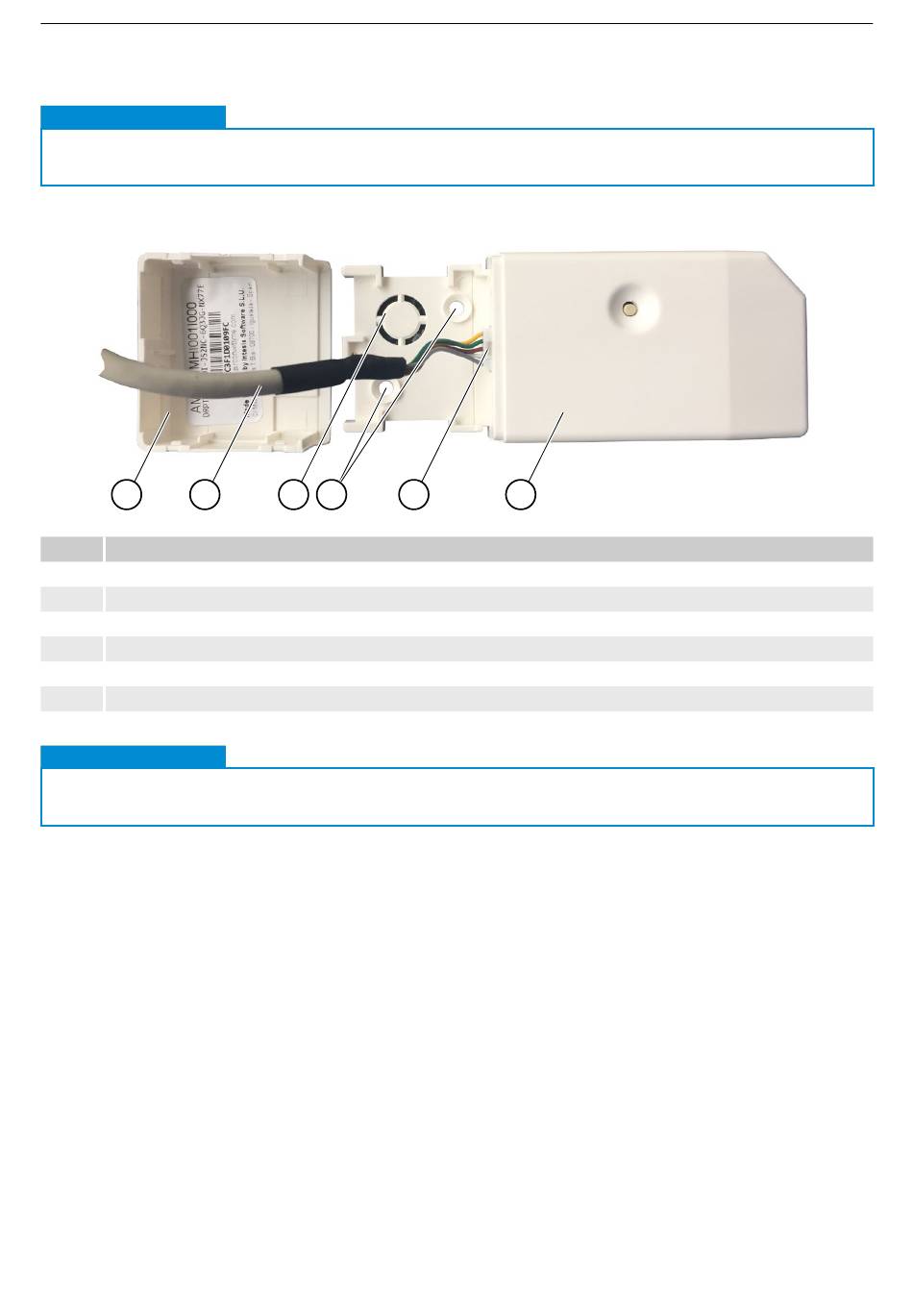

Pos. Benennung
1 Abdeckung
2 Verbindungskabel
3 Knock-Out-Loch für die Kabeldurchführung (optional)
4 Bohrungen für die Montage
5 Anschluss für das Verbindungskabel
6 Intesis WLAN-Adapter
VORSICHT
Hinweis
Knock-Out-Loch.
Optional ist das Verlegen des Verbindungskabels durch das Knock-Out-Loch möglich.
5. Stecker des Verbindungskabels auf den Steckplatz am WLAN-Adapter stecken.
6. Abdeckung wieder aufsetzen.
Ergebnis
– Der Intesis WLAN-Adapter ist montiert und kann konfiguriert werden.
