Intesis WLAN-Adapter
5.4.2.
WLAN-Adapter extern montieren
Hinweis
VORSICHT
Vorteile der externen Montage:
Einfacherer Zugriff auf Reset-Taste und Status-LED möglich.
Voraussetzung
– Betreffende Anlage ist spannungsfrei geschaltet und gegen Wiedereinschalten gesichert.
Hinweis
VORSICHT
Kabellänge beachten.
Bei der externen Montage beachten, dass das Verbindungskabel maximal 1,2 m lang ist.
Vorgehensweise
1. Verkleidung des Innengeräts entfernen.

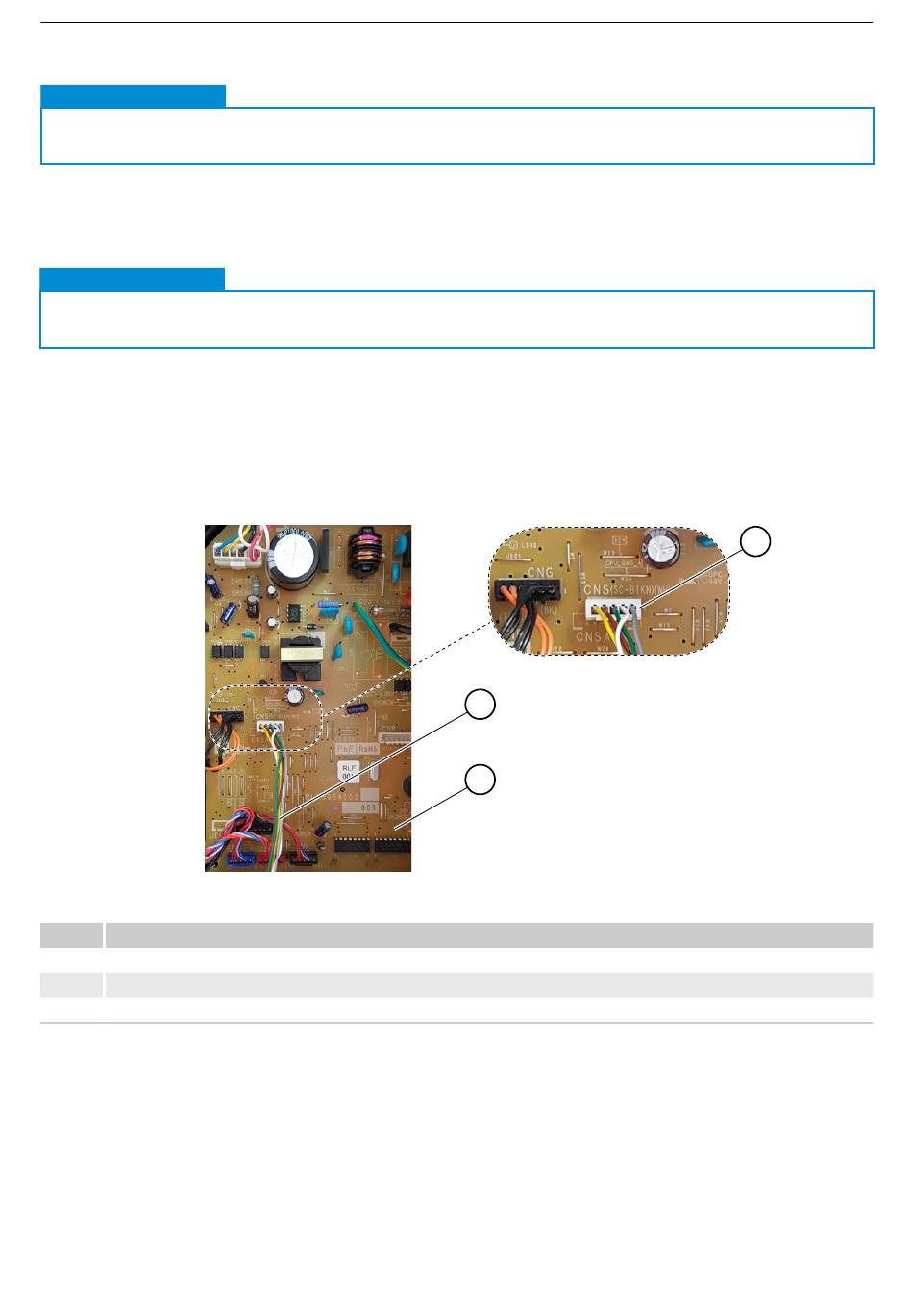

2. Stecker des Verbindungskabels auf den CNS-Steckplatz auf der Innengeräteplatine stecken.
(Bauartlich bedingt ist ein Verwechseln der Stecker ausgeschlossen.)
Pos.
Benennung
1
Innengeräteplatine (Beispiel: Wandgerät von Mitsubishi Heavy Industries)
2
Verbindungskabel
CNS-Kontakt (Steckkontakt für Verbindungskabel)
3
3. Verbindungskabel im Innengerät verlegen und nach hinten/unten/zur Seite herausführen.
© STULZ GmbH, Hamburg
(Innengeräteplatine)
2
1
17
-
-
WLAN-Adapter installieren
3
DE / 11-2017 / 1000776
