Kurzanleitung

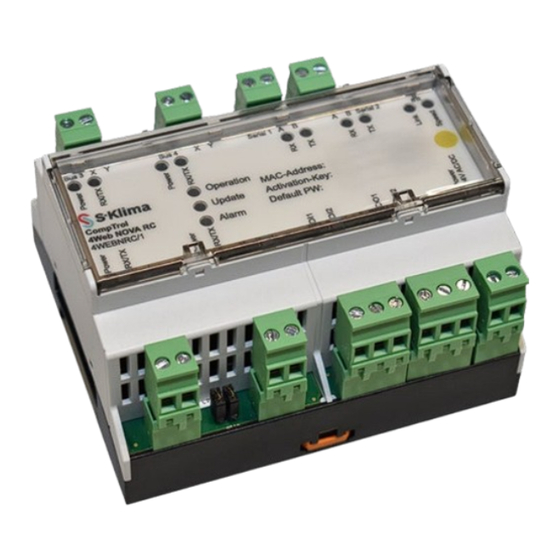

CompTrol 4Web NOVA RC
Für das Erweiterungsmodul 4WEBNRC V1.2
Originalanleitung
Vor Gebrauch sorgfältig lesen!
Aufbewahren für späteres Nachschlagen!
Ausgabe 22-01-2024 – 1001002 Deutsch
Stand 29-02-2024
Support-App von S-Klima –
einfache Fehlerlösung via Smartphone
• Umfangreiche Fehlercodeanalyse - auch offline
• Kältemittelrechner für Inbetriebnahme und Neubefüllung
• Support-Anfrage zur Anforderung eines Rückrufs
Kostenloser Download der App im Apple App Store und bei Google Play.
Werbung
Verwandte Anleitungen für S-Klima CompTrol 4Web NOVA RC
Inhaltszusammenfassung für S-Klima CompTrol 4Web NOVA RC
- Seite 1 Kurzanleitung CompTrol 4Web NOVA RC Für das Erweiterungsmodul 4WEBNRC V1.2 Originalanleitung Vor Gebrauch sorgfältig lesen! Aufbewahren für späteres Nachschlagen! Ausgabe 22-01-2024 – 1001002 Deutsch Stand 29-02-2024 Support-App von S-Klima – einfache Fehlerlösung via Smartphone • Umfangreiche Fehlercodeanalyse - auch offline •...
- Seite 2 Besondere Hinweise zur optimalen Nutzung des Produkts Mängelhaftungsansprüche Die Befolgung der Montage- und Bedienungshinweise in dieser Kurzanleitung ist die Vorausset- zung für den störungsfreien Betrieb der CompTrol 4Web NOVA RC und für die Erfüllung eventuel- ler Mängelhaftungsansprüche. Haftungsausschluss Die Beachtung der Montage- und Bedienungshinweise in dieser Kurzanleitung ist Voraussetzung für den sicheren Betrieb des Produkts sowie für das Erreichen der angegebenen Produkteigen-...
- Seite 3 Benutzerverwaltung und Konfiguration ● Die CompTrol 4Web NOVA RC auf einer Hutschiene in einem Schaltschrank oder in einem ge- schlossenen Gehäuse installieren. Die CompTrol 4Web NOVA RC ist ausschließlich für den Ein- satz im Innenbereich geeignet und darf nur mit den unterstützten Produkten verwendet werden.
- Seite 4 – Erweiterungsmodul CompTrol 4Web NOVA RC – Kurzanleitung CompTrol 4Web NOVA RC Die Kurzanleitung der CompTrol 4Web NOVA RC steht auf der S-Klima-Website zum Download zur Verfügung: www.s-klima.de/downloads. Kurzanleitung CompTrol 4Web NOVA RC | Ausgabe 22-01-2024 | Stand 29-02-2024 | 1001002...
- Seite 5 RX-LED: Die LED zeigt ein empfangenes Datenpaket an der RX (gelb), TX (grün) RS485-Schnittstelle an. TX-LED: Die LED zeigt ein gesendetes Datenpaket an der RS485-Schnitt- stelle an. Kurzanleitung CompTrol 4Web NOVA RC | Ausgabe 22-01-2024 | Stand 29-02-2024 | 1001002...
- Seite 6 LED DI2: Leuchtet grün, wenn DIN2 aktiv. Digitaleingänge DIN1 Anschluss 1: Erde und DIN2 Anschluss 2: DI1 + (X401) Anschluss 3: DI2 + 24 V AC/DC +/- 10% Kurzanleitung CompTrol 4Web NOVA RC | Ausgabe 22-01-2024 | Stand 29-02-2024 | 1001002...
- Seite 7 Anwendung wurde gestartet, aber eine Benach- blinkt 2x, danach blinkt Pause richtigung mit Priorität Alarm liegt vor. Tabelle 1: Status-LEDs Operation, Update und Alarm der CompTrol 4Web NOVA RC Kurzanleitung CompTrol 4Web NOVA RC | Ausgabe 22-01-2024 | Stand 29-02-2024 | 1001002...
- Seite 8 Bei Berührung spannungsführender Teile besteht unmittelbare Lebensgefahr durch Stromschlag. Vor Beginn der Montage die Gesamtanlage spannungsfrei schalten. ● Die CompTrol 4Web NOVA RC darf nur in einem Schaltschrank mit Hutschiene im Innenbe- ● reich entsprechend den technischen Daten montiert werden.
- Seite 9 Die folgenden Abbildungen zeigen die Mindestabstände der CompTrol 4Web NOVA RC zu Wän- den oder anderen Gegenständen bei Hutschienenmontage im Schaltschrank. Alle Maßangaben in mm. Abbildung 3: Draufsicht und Seitenansicht der CompTrol 4Web NOVA RC mit Darstellung der Montagefreiräume Kurzanleitung CompTrol 4Web NOVA RC | Ausgabe 22-01-2024 | Stand 29-02-2024 | 1001002...
- Seite 10 Anschließen CompTrol 4Web NOVA RC auf Hutschiene montieren Hinweis Bei der Montage die Angaben zu Technischen Daten beachten in „4 CompTrol 4Web NOVA RC im Überblick“ auf Seite 5. Voraussetzung – Betreffende Anlage und betreffende Signalleitungen müssen spannungsfrei geschaltet sein.
- Seite 11 – Betreffende Anlage und betreffende Signalleitungen müssen spannungsfrei geschaltet sein. Vorgehen 1. CompTrol 4Web NOVA RC je nach Innengeräteserie und Verwendung eines optionalen Ener- giezählers anschließen (siehe „Anschlussschema“ auf Seite 12). 2. CompTrol 4Web NOVA RC mit Trafo oder Netzteil verbinden.
- Seite 12 Anschließen 3. CompTrol 4Web NOVA RC mit dem lokalen Netzwerk (LAN) verbinden. 4. Anschlussbelegung kontrollieren. ; Die CompTrol 4Web NOVA RC ist montiert und kann in Betrieb genommen werden. Anschlussschema Abbildung 4: Anschlussschema IG = Innengerät; * bei Wechselspannung Trafo oder bei Gleichspannung Netzteil...
- Seite 13 Im Netzwerk einrichten und Software-Oberfläche starten 7 Im Netzwerk einrichten und Software-Oberfläche starten Voraussetzung Die CompTrol 4Web NOVA RC ist mit einem Netzwerk verbunden und der lokale PC befindet ● sich im selben Netzwerk. Hinweis Die folgende Beschreibung bezieht sich auf den Browser Microsoft Edge in der Version 120.0.2210.121 (Offizieller Build) (64-Bit).
- Seite 14 4. Im Anmeldefenster im Eingabefeld Benutzer den Standardbenutzernamen admin und im Ein- gabefeld Passwort das Standardbenutzerpasswort eingeben, das im Feld Default PW des Einlegers auf der CompTrol 4Web NOVA RC angegeben ist. Kurzanleitung CompTrol 4Web NOVA RC | Ausgabe 22-01-2024 | Stand 29-02-2024 | 1001002...
- Seite 15 ; Das Menü Konfiguration wird angezeigt. 8. Den Menüpunkt Netzwerk wählen. ; Ein Drop-down-Menü wird angezeigt. Abbildung 10: Schaltfläche Herunterladen im Drop-down-Menü Netzwerk 9. Den Menüpunkt Zertifikat-Konfiguration wählen. Kurzanleitung CompTrol 4Web NOVA RC | Ausgabe 22-01-2024 | Stand 29-02-2024 | 1001002...
- Seite 16 16. Die Schaltfläche Weiter wählen. 17. Die Schaltfläche Durchsuchen und die gewünschte Zertifikatdatei wählen. 18. Die Schaltfläche Weiter wählen. ; Das Menü Zertifikatspeicher wird angezeigt. 19. Einen Zertifikatspeicher wählen. Kurzanleitung CompTrol 4Web NOVA RC | Ausgabe 22-01-2024 | Stand 29-02-2024 | 1001002...
- Seite 17 21. Die Schaltfläche Fertig stellen wählen. ; Eine Meldung wird angezeigt, in der der Importvorgang als erfolgreich bestätigt wird. 22. Den Browser neu starten. 23. Den Hostnamen (URL) der CompTrol 4Web NOVA RC eingeben und die Software neu starten. 24. Das Symbol im Browserfenster wählen.
- Seite 18 Abbildung 17: Menüpunkt Zonen im Menü Konfiguration Zusätzlich zur CompTrol 4Web NOVA RC kann eine Kabelfernbedienung RC-EX3A oder RC-E5 verwendet werden. Dabei muss entweder die CompTrol 4Web NOVA RC oder die Kabelfernbe- dienung als Master oder Slave eingestellt werden. Dazu die nachstehenden Abschnitte beachten.
- Seite 19 Die Master- und Slave-Einstellungen wurden vorgenommen (siehe „8 XY-Fernbedienungsbus ● einrichten“ auf Seite 17). Nach dem Start der CompTrol 4Web NOVA RC wird das Hauptmenü Übersicht angezeigt. Dort sind die maximal 4 eingerichteten Zonen zu sehen. Zu jeder Zone werden wichtige Werte und Einstellungen angezeigt.
- Seite 20 Ventilatorstufe und Luftstromrichtung automatisch so gesteuert werden, dass der gesamte Innenraum gleichmäßig klimatisiert wird (nur Wandgeräte SRK und FDK). Wenn alle Einstellungen vorgenommen wurden, die Schaltfläche Speichern wählen. Kurzanleitung CompTrol 4Web NOVA RC | Ausgabe 22-01-2024 | Stand 29-02-2024 | 1001002...
- Seite 21 Fehlerbehebung 10 Fehlerbehebung In der folgenden Tabelle sind mögliche Fehler der CompTrol 4Web NOVA RC beschrieben, die auf Fehler an der Platine oder auf falsche Anmeldedaten zurückzuführen sind. Störung Mögliche Ursache und Abhilfe CompTrol 4Web NOVA RC initialisiert Die Spannungsversorgung der CompTrol 4Web NOVA ist unterbro- sich nicht.
- Seite 22 64 (4 Zonen mit jeweils max. 16 Innengeräten) Kabelanforderungen siehe „Kabelanforderungen“ auf Seite 10 Arbeitstemperatur 0 °C bis +50 °C Demontage durch Zurückziehen des Schnappriegels Tabelle 4: Technische Daten Kurzanleitung CompTrol 4Web NOVA RC | Ausgabe 22-01-2024 | Stand 29-02-2024 | 1001002...
- Seite 23 Die CompTrol 4Web NOVA RC erfüllt alle relevanten Richtlinien und Normen. Die Konformitätserklärung steht auf der S-Klima-Website zum Download zur Verfügung: www.s-klima.de/downloads. 16 Kontakt STULZ GmbH / Geschäftsbereich S-Klima / Holsteiner Chaussee 283 / 22457 Hamburg www.s-klima.de Kurzanleitung CompTrol 4Web NOVA RC | Ausgabe 22-01-2024 | Stand 29-02-2024 | 1001002...
- Seite 24 Mehr Informationen erhalten Sie unter www.s-klima.de www.s-klima.de Stulz GmbH / Geschäftsbereich S-Klima Holsteiner Chaussee 283 / 22457 Hamburg www.s-klima.de...
