67059-10-10.qxd:57022
04/11/10

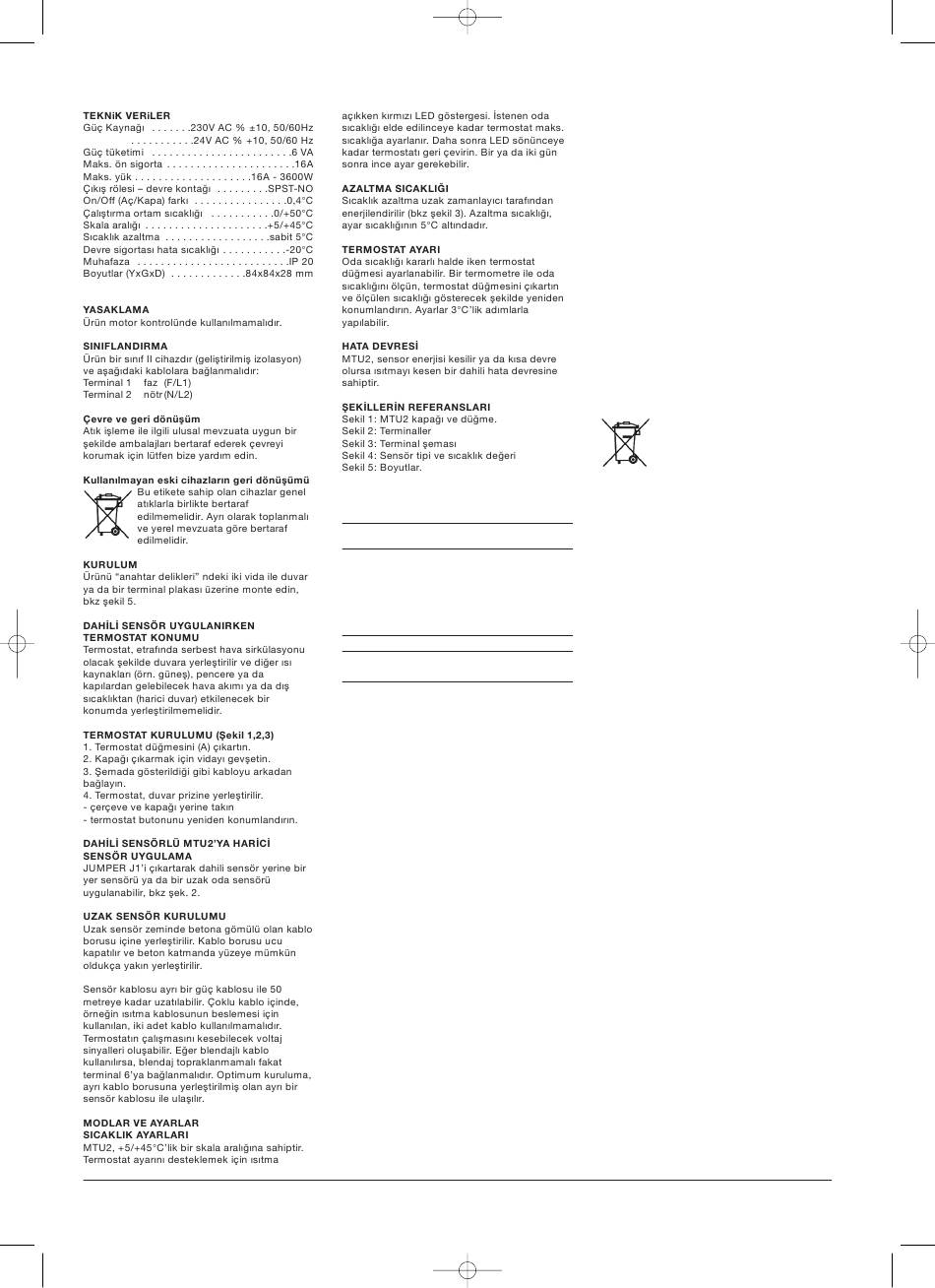

T ermostat herhangi bir bakım gerektirmez.
14:56
Side 7
Українська
Настінний електронний термостат MTU2.
Термостат може бути встановлений у
діапазоні +5/+45°C. Світодіодна індикація
електричного підігріву.
МОДЕЛЬНИЙ РЯД
~230В
MTU2-1999-FHH
датчиком
МАРКУВАННЯ СЕ
OJ Electronіcs A/S з повною відповідальністю
заявляє, що даний виріб відповідає вимогам
директиви Ради Європи 89/336 та її
наступних змін (електромагнітна сумісність),
а також вимогам директиви 73/23 до
електротехнічного встаткування, що
використовується в певному діапазоні напруг
живильної мережі. Застосовані стандарти: EN
61000-6-3,
EN 61000-6-2, EN 60 730-1 і EN 60730-2-9.
Живлення даного пристрою дозволяється
включати лише у випадку, коли вся система
відповідає вимогам директив.
Коли виріб є установленим та вмонтованим
відповідно до даної інструкції та діючих норм
встановлення, він забезпечується гарантією
заводу-виробника.
Якщо виріб зазнав фізичних пошкоджень,
наприклад, при транспортуванні, його
експлуатаційна придатність підлягає
перевірці кваліфікованим персоналом для
подальшого монтажу та підключення до
мережі.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Напруга~ . . . . . . . . . . . . .230 В ±10%, 50/60Гц
Споживча потужність . . . . . . . . . .5 ВА
Макс. струм . . . . . . . . . . . . . . . . . . . . . . . . .16A
Макс. навантаження: . . . . . . . . . . . .2A – 450Вт
Вихідне реле, розімкнуте згідно вимогSPST-
NO
Вмик./вимк. диференціал . . . . . . . . . . . . .0,4°C
Температура навколишнього
середовища . . . . . . . . . . . . . . . . . . . . .0/+50°C
Діапазон регулювання . . . . . . . . . . . .+5/+45°C
© 2010 OJ Electronics A/S
Зниження температури . . . . . . . . . . .фікс. 5°C
Спрацювання захисту при . . . . . . . . . . . .-20°C
Клас захисту корпусу . . . . . . . . . . . . . . . .IP 20
Розміри (ВхШхД) . . . . . . . . . . . . .84x84x28 мм
Термостат не потребує обслуговування.
ЗАБОРОНЯЄТЬСЯ
Пристрій не можна використовувати для
управління моторами.
КЛАСИФІКАЦІЯ
Даний пристрій відноситься до класу ІІ (з
посиленою ізоляцією) та повинен бути
під'єднаний до наступних кабелів:
Клема 1
Клема 2
Захист навколишнього середовища та
утилізація
Утилізацію упакування необхідно проводити
згідно законодавчих вимог, щоб не завдавати
шкоди довкіллю.
Утилізація застарілого обладнання
законодавства.
ВСТАНОВЛЕННЯ
Пристрій встановлюється на стіну або на
контактну колодку за допомогою двох
шурупів, що входять у відповідні отвори із
прорізом (див. мал. 5).
ПОЛОЖЕННЯ ТЕРМОСТАТУ ПРИ
ВИКОРИСТАННІ ВМОНТОВАНОГО
ДАТЧИКА
Термостат встановлюється на стіну в зонах
вільної циркуляції повітря. При цьому реко-
мендується уникати джерел тепла - прямих
сонячних променів, потоків повітря від вікон
з вмонтованим
або дверей, а також зовнішніх стін, що
можуть нагріватися.
ВСТАНОВЛЕННЯ ТЕРМОСТАТУ (мал. 1,2,3)
1. Зніміть ручку керування (А).
2. Послабте гвинт, щоб зняти кришку.
3. Підключіть кабелі з заднього боку, як
показано на схемі.
4. Помістіть термостат у настінну коробку
- встановіть рамку та кришку
- відведіть назад ручку керування.
ВИКОРИСТАННЯ ЗОВНІШНЬОГО ДАТЧИКА
З MTU2, ЩО МАЄ ВМОНТОВАНИЙ ДАТЧИК
Замість вмонтованого, може використатися
датчик температури підлоги або віддалений
кімнатний датчик. Для цього потрібно
видалити перемичку J1, див. мал. 2.
ВСТАНОВЛЕННЯ ВІДДАЛЕНОГО ДАТЧИКА
Віддалений датчик встановлюється в трубку,
що занурюється в бетонний розчин підлоги.
Кінець трубки герметизується та
розміщується якнайближче до поверхні
підлоги.
Датчик може бути виведений від блоку керу-
вання на відстань до 50 метрів за допомогою
окремого кабелю. Неприпустимим є викори-
стання двох вільних жил багатожильного
кабелю, якщо по ньому подається живлення
нагрівальних елементів. При цьому можуть
виникнути паразитні сигнали, що порушують
нормальне функціонування термостату. При
використанні екранованого кабелю його
екран не заземлюють, а приєднують до клеми
6. Оптимально використати окремий кабель
датчика, що розміщується в окремий
кабельний канал.
фаза
(F/L1)
нуль
(N/L2)
Пристрої з даним маркуванням не
слід утилізувати з побутовими
відходами. Устаткування повинне
бути зібрано окремо й утилізоване
відповідно до місцевого
7
