Inhaltszusammenfassung für OJ Electronics MTD3

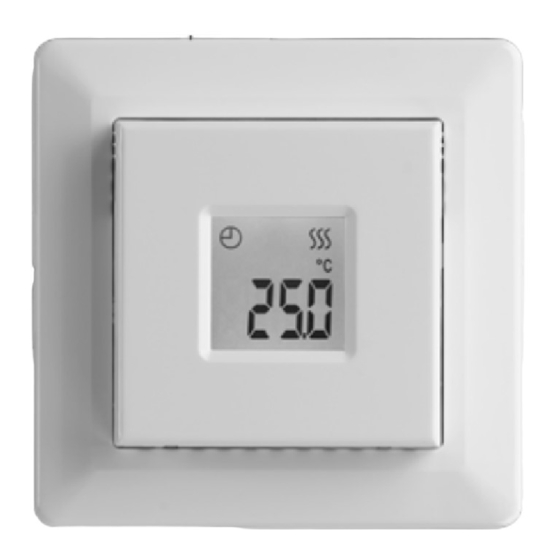

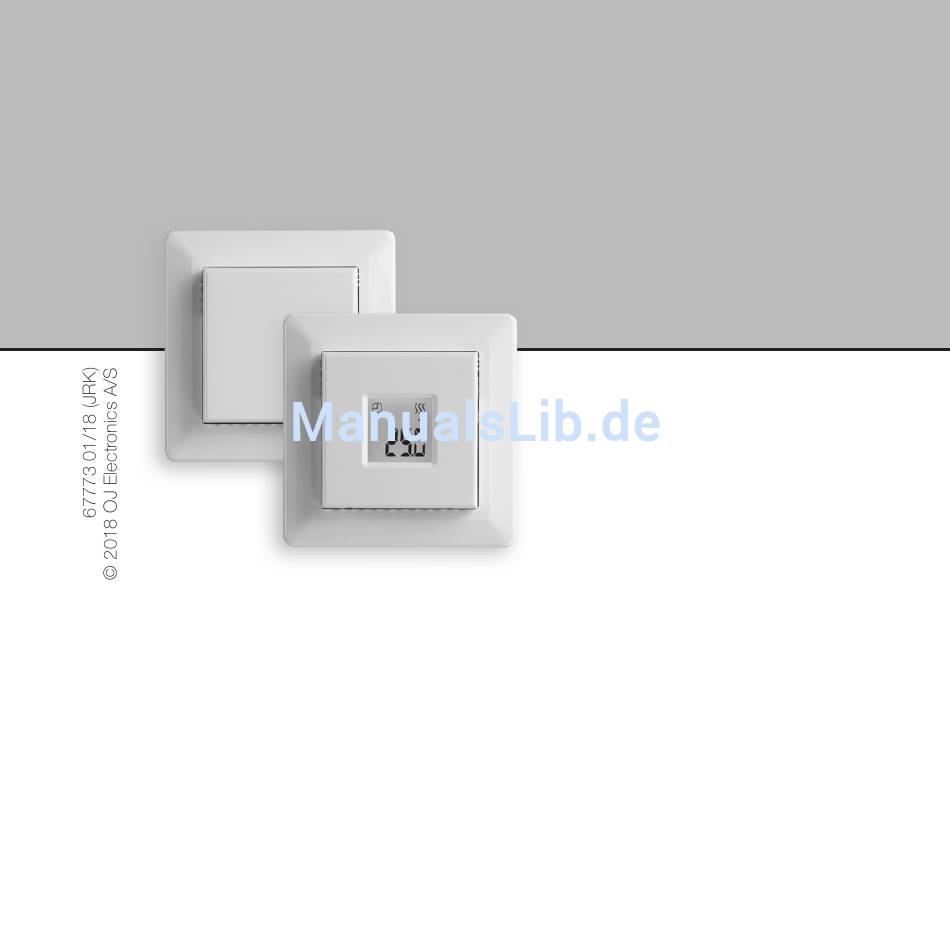

- Seite 1 Anleitung Thermostat MTD3 Deutsch...
-
Seite 2: Inhaltsverzeichnis
8 Montage des Thermostats .................16 9 Bedienung des Thermostats ..............18 10 Menüstruktur ....................20 11 Fehlercodes ....................21 OJ Electronics A/S erklärt hiermit, dass das Produkt mit den folgenden Richtlinien des europäischen Parlaments übereinstimmt: NSR – Niederspannungsrichtlinie EMV – Elektromagnetische Verträglichkeit RoHS – Beschränkung der Verwendung bestimmter gefährlicher Stoffe WEEE –... -
Seite 3: Technische Daten
Fühlertyp ................NTC 12 kΩ bei 25 °C Max. Fühlerverlängerung ................10 m Temperaturbereich................+0/+40 °C Regelprinzip ..................EIN/AUS Regelungszweck ......Thermostat für elektrische Fußbodenheizung Reglerbauweise ..................PWM/PI Aktionstyp...................... 1.B Leistungsaufnahme, Standby ..............< 0,5 W Display ..................Segmentanzeige © 2018 OJ Electronics A/S © 2018 OJ Electronics A/S... - Seite 4 Anleitung MTD3 © 2018 OJ Electronics A/S...
-
Seite 5: Lieferumfang
MTD3 Anleitung 2. LIEFERUMFANG • Thermostat • Bodenfühler © 2018 OJ Electronics A/S © 2018 OJ Electronics A/S... - Seite 6 Anleitung MTD3 © 2018 OJ Electronics A/S...
-
Seite 7: Wichtige Sicherheitsanweisungen
• Änderungen oder Modifikationen an diesem Thermostat führen zum Erlöschen der Herstellerhaftung. • Wird keine Wärme benötigt, kann eine maximale Lebensdauer des Produkts gewährleistet werden, indem das Produkt nicht ausgeschaltet, sondern auf die niedrigstmögliche Einstellung/Frostschutz gestellt wird. © 2018 OJ Electronics A/S... - Seite 8 Anleitung MTD3 © 2018 OJ Electronics A/S...
-
Seite 9: Installation Des Fühlers
• Diese Dokumentation wurde ursprünglich in englischer Sprache verfasst. Andere Sprachversionen sind Übersetzungen der originalen Dokumentation. • Der Hersteller ist für Fehler in der Dokumentation nicht haftbar zu machen. OJ Electronics behält sich das Recht vor, unangekündigte Änderungen vorzunehmen. 4. INSTALLATION DES FÜHLERS •... - Seite 10 Anleitung MTD3 © 2018 OJ Electronics A/S...
-
Seite 11: Standortauswahl Für Den Thermostat
5. STANDORTAUSWAHL FÜR DEN THERMOSTAT • Der Thermostat muss in einer Höhe von 1,4–1,6 m über dem Boden so angebracht werden, dass die Luft frei um ihn herum zirkulieren kann. Zugluft, direkte Sonneneinstrahlung und andere Wärmequellen müssen vermieden werden. © 2018 OJ Electronics A/S... - Seite 12 Anleitung MTD3 © 2018 OJ Electronics A/S...
-
Seite 13: Montagevorbereitungen Für Thermostat
• Den Schraubendreher nach außen drücken und dabei die linke untere Seite des Thermostats vorsichtig einige Millimeter zu Ihnen ziehen. • Wenn die Unterseite der Abdeckung lose ist, die Abdeckung vorsichtig vom hinteren Teil abnehmen. © 2018 OJ Electronics A/S... - Seite 14 Anleitung MTD3 230VAC MAX LOAD SENSOR 50 Hz L1/L3 T35 IP21 Made in Denmark Stenager 13b DK-6400 © 2018 OJ Electronics A/S © 2018 OJ Electronics A/S...
-
Seite 15: Anschlüsse
Klemme 3: Last: (L / L1) nur ohmsche Last Klemme 4: Last: (N / L2) nur ohmsche Last Klemme S: Nachtabsenkung (Vollwelle) / Frostschutz (Halbwelle) Klemme 5: Fühler (keine Polarität) Klemme 6: Fühler (keine Polarität) © 2018 OJ Electronics A/S © 2018 OJ Electronics A/S... - Seite 16 Anleitung MTD3 © 2018 OJ Electronics A/S...
-
Seite 17: Montage Des Thermostats
EIN/AUS-Schaltstift im Thermostat in der unteren Stellung sind. • Die Abdeckung mit leichtem, gleichmäßigen Druck einrasten lassen. Warnung! Keinen Druck direkt auf dem Display ausüben. • Es darf NICHT versucht werden, den Thermostat zu öffnen. © 2018 OJ Electronics A/S © 2018 OJ Electronics A/S... - Seite 18 Anleitung MTD3 http://downloads.mythermostat.info/7C1jRQlM © 2018 OJ Electronics A/S...
-
Seite 19: Bedienung Des Thermostats
• Die Hoch/Runter-Pfeile zum Durchsuchen des Menü und zum Umschalten zwischen verschiedenen Optionen in Untermenüs verwenden. Für die vollständige Bedienungsanleitung den QR-Code auf der anderen Seite scannen oder die URL in einem Browser eingeben. © 2018 OJ Electronics A/S © 2018 OJ Electronics A/S... -
Seite 20: Menüstruktur
CYC: 15–60 CYHi: 10–60 AUt: CYLo: 10–30 0–30 min ModE: oFF; 5:2; 6:1; 7:0; 0:7 dAY: Non; tuE; UEd; thu; Fri; SAt; Sun TiMe hour: 0–23 Min: 0–59 Keine DonE Änderungen speichern und Menü verlassen © 2018 OJ Electronics A/S... -
Seite 21: Fehlercodes
Recycling von Altgeräten Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden, sondern sind in Übereinstimmung mit den örtlich geltenden Vorschriften getrennt zu sammeln und zu entsorgen. © 2018 OJ Electronics A/S © 2018 OJ Electronics A/S... - Seite 22 Die OJ-Marke ist eine eingetragene Marke im Eigentum der Firma OJ Electronics A/S · © 2018 OJ Electronics A/S...
