Whispbar K421W Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок

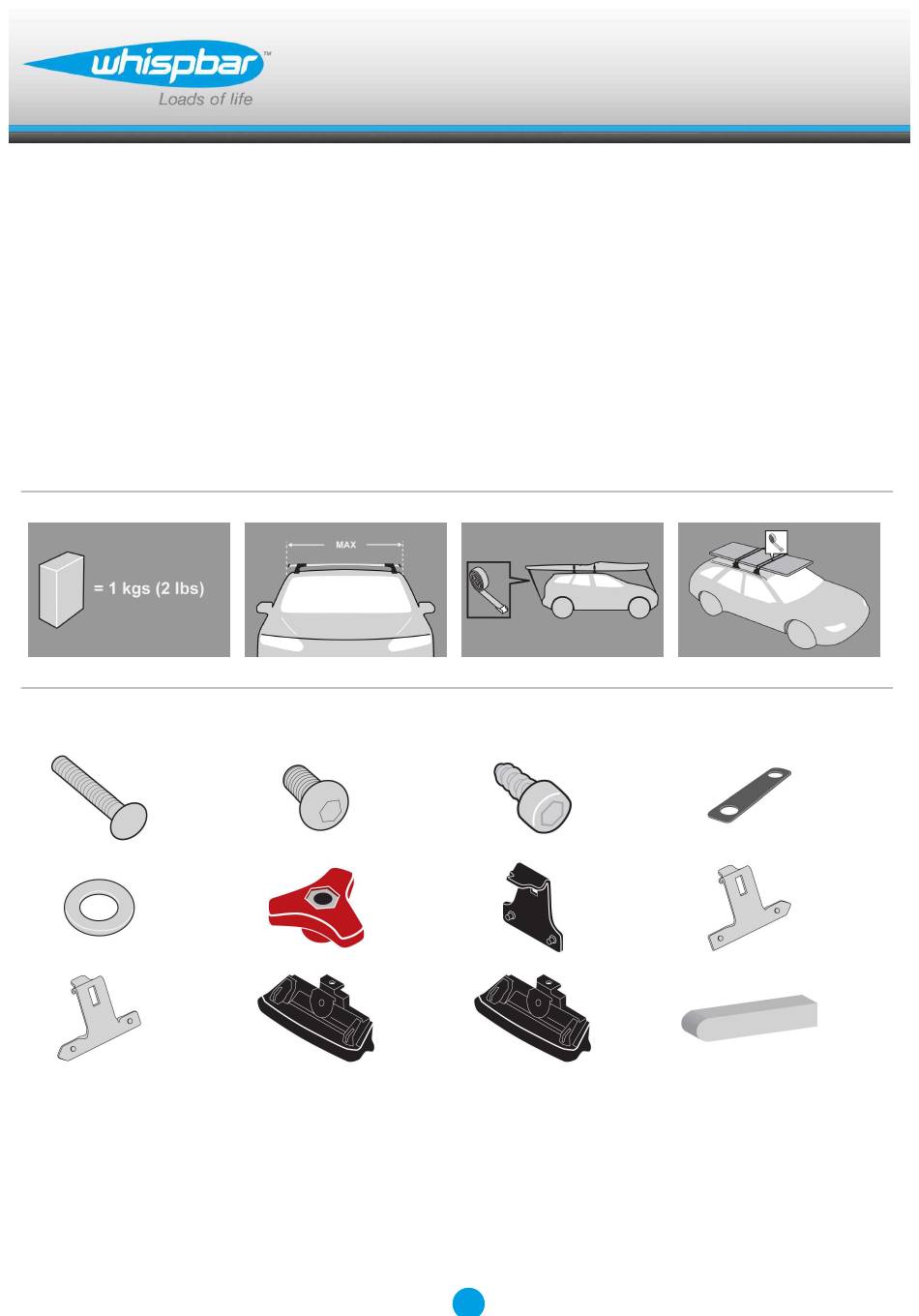

Revision No: 8C
x 4
x 4
x 1
x 4
x 4
x 2
1
Fitting Kit
x 8
x 2
x 2
K421W
x 4
x 1
x 2
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K421W
Inhaltszusammenfassung für Whispbar K421W
- Seite 1 K421W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 13 Fitting Kit K421W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 14 Fitting Kit K421W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Beide Stangen auf Länge einstellen. (siehe Rückseite dieser Anleitung)
- Seite 15 Fitting Kit K421W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Entfernen Sie beide Stifte aus jedem Schenkel. Nutzen Sie als Hilfsmittel das zugespitzte Ende des Schraubenschlüssels, der sich unter der linken Abdeckung befindet.
- Seite 16 Fitting Kit K421W Fuß vom Schenkel nehmen. Lose Teile sicher aufbewahren! Montage bei allen Beinen wiederholen. Vier Fußeinheiten auswählen (links und rechts) und in die linken bzw. rechten Gepäckträgerschenkel einsetzen. Fuß aus dem Kit in den Schenkel setzen. Einfach runter drücken! Sicherstellen, dass der Fuß...
- Seite 17 Fitting Kit K421W BITTE BEACHTEN: Ausschließlich vordere Querträger Nur Querträger Typ A Schaum, wie gezeigt in den Träger einfüllen Wenn nötig, zurecht schneiden Einheit mit zwei Schneidschrauben M5 x 12 mm auf dem Fuß sichern. Nicht zu fest anziehen! Befestigung An jeder anvisierten Position zwei Löcher...
- Seite 18 Fitting Kit K421W BITTE BEACHTEN: Ausschließlich vordere Querträger Achten Sie darauf, dass der Klemmpunkt nach vorne Richtung Fahrzeug weist. Sicherheitsstreifen wie gezeigt anbringen. Wenn nötig, zurecht schneiden. Es ist wichtig, die Klammern an der richtigen Position am Fahrzeug anzubringen. Die Buchstaben beziehen sich auf die in die Klammern eingestanzten Teilenummern.
- Seite 19 Fitting Kit K421W Sicherstellen, dass die beiden Stifte der Klammer richtig in die Öffnungen der Dachschiene passen. Legen Sie eine Hand auf den Fuß und üben Sie Druck aus. Klammern durch die Öffnungen im Fuß stecken. Schlossschraube durch Klammer und Fuß...
- Seite 20 Fitting Kit K421W Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.). Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 21: Sicherheitshinweise & Tipps
Fitting Kit K421W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 22 Fitting Kit K421W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
- Seite 77 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
