Whispbar K441W Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de transporte.
RU
Установочные Инструкции для Поперечных Балок

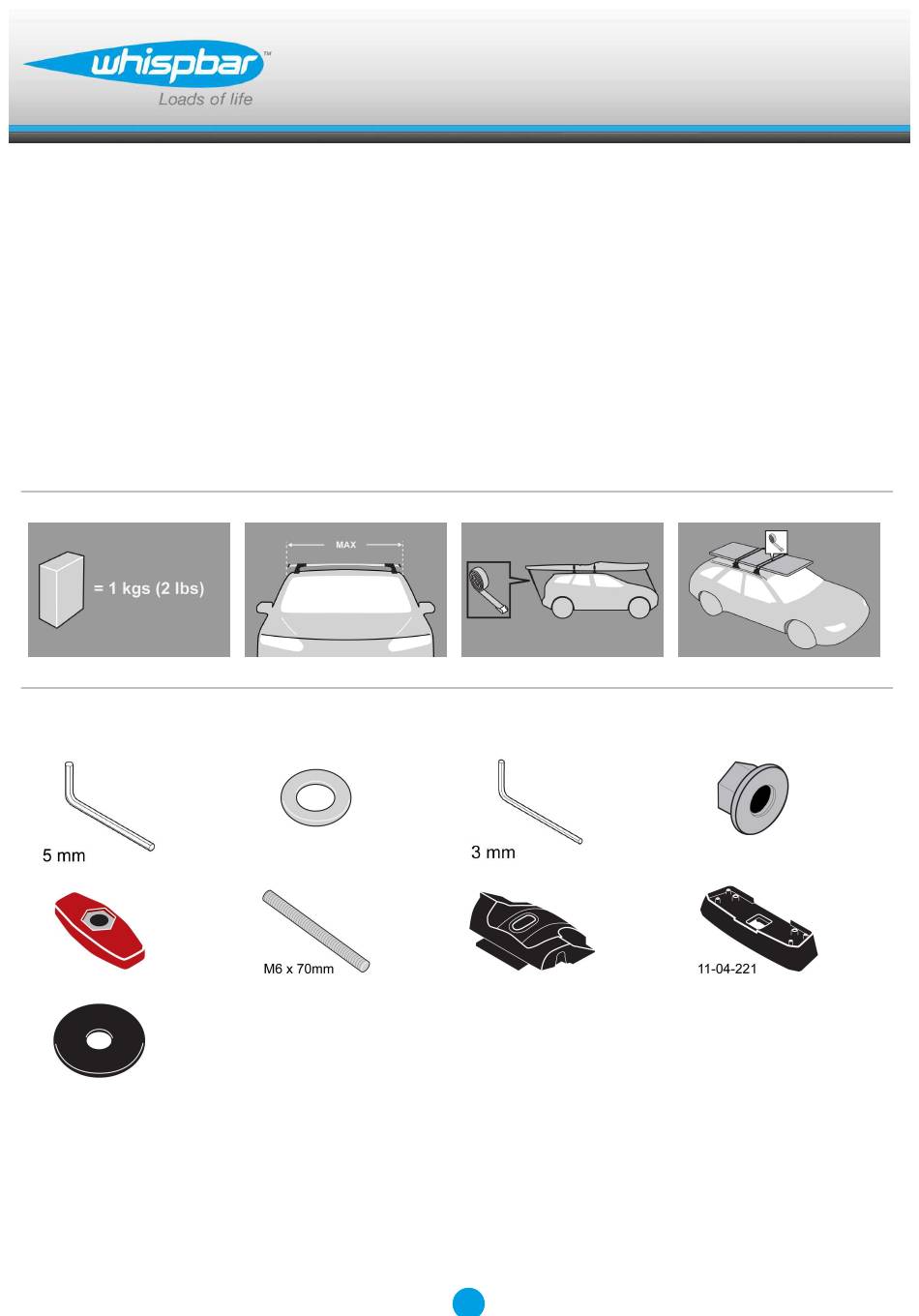

Revision No: 8C
x 1
x 4
x 4
x 4
x 4
1
Fitting Kit
x 1
x 4
K441W
x 4
x 4
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K441W
Inhaltszusammenfassung für Whispbar K441W
- Seite 1 K441W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 12 Fitting Kit K441W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 13 Fitting Kit K441W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Beide Stangen auf Länge einstellen. (Siehe hierzu die Anleitung zum Einstellen der Querträger!)
- Seite 14 Fitting Kit K441W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Dies an allen vier Punkten wiederholen.
- Seite 15 Fitting Kit K441W Achten Sie darauf, dass die Pads in die Öffnungen unter den Füßen passen. Montage bei allen Beinen wiederholen. Befestigung NUR VW T5 TRANSPORTER: Entfernen Sie die Fixpunkthutmutter mit einem 5mm Innensechskantschlüssel NUR SUBARU FORESTER: Abdeckungen der Befestigungspunkte am Fahrzeug entfernen.
- Seite 16 Fitting Kit K441W NUR SUBARU FORESTER: NUR VW T5 TRANSPORTER: Befestigen Sie den Gewindestift 55mm oberhalb des Vandachs. Als zusätzlichen Wetterschutz tragen Sie Silikondichtungsmittel in und um die Befestigungsbohrungen und den Gewindestift auf (Dichtungsmittel ist nicht im Lieferumfang enthalten). NUR VW T5 TRANSPORTER: Setzen Sie zuerst die Gummischeibe und anschließend die Stahlscheibe auf den...
-
Seite 17: Alle Fahrzeuge
Fitting Kit K441W NUR VW T5 TRANSPORTER: Setzen Sie die M6 Flanschmutter über den Gewindestift und ziehen Sie sie fest. Überprüfen Sie erneut, ob die Höhe des Gewindestifts noch immer 55mm beträgt. ALLE FAHRZEUGE: Querträger auf die Gewindestifte stecken. Setzen Sie die Gummifußpads in die Dachrille ein. - Seite 18 Fitting Kit K441W Vergewissern Sie sich, dass sich der rote Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Dies an allen vier Punkten wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s.
-
Seite 19: Sicherheitshinweise & Tipps
Fitting Kit K441W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 20 Fitting Kit K441W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
- Seite 70 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
