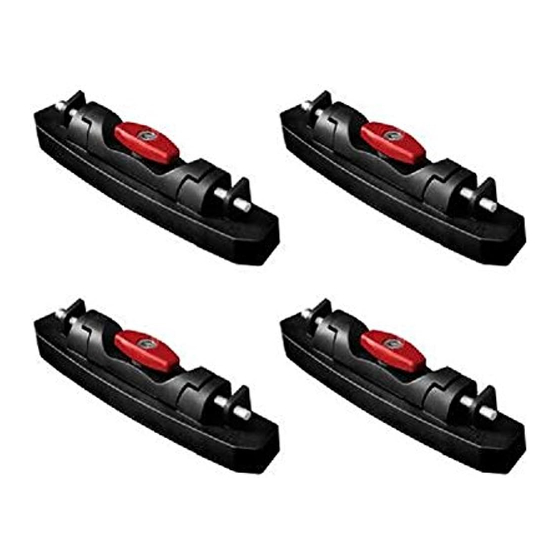

Whispbar K450W Montageanleitung
Basisträgersystem
Vorschau ausblenden
Andere Handbücher für K450W:
- Montageanleitung (82 Seiten) ,
- Montageanleitung (82 Seiten)
Verfügbare Sprachen
Verfügbare Sprachen
EN
Fitting Instructions for Basic Carrier
DE
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
FR
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
Revision No: 11
x 1
x 4
x 8
x 4
1
Fitting Kit
x 8
x 1
K450W
x 4
x 4
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K450W
Inhaltszusammenfassung für Whispbar K450W

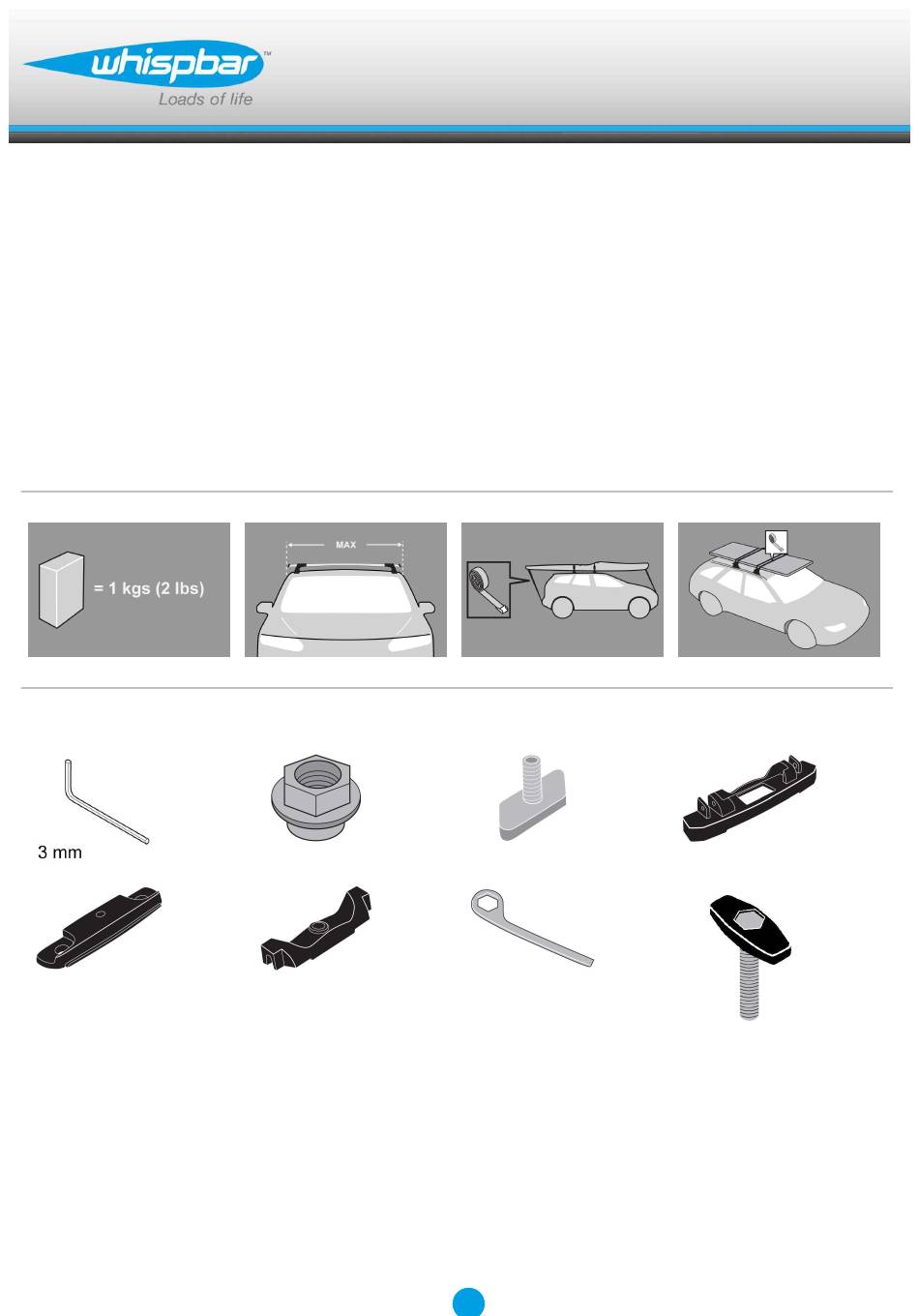

- Seite 1 K450W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 12 Fitting Kit K450W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 13 Fitting Kit K450W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Klemmblock nach hinten drücken und so...
- Seite 14 Fitting Kit K450W Entfernen Sie beide Stifte aus jedem Schenkel. Nutzen Sie als Hilfsmittel das zugespitzte Ende des Schraubenschlüssels, der sich unter der linken Abdeckung befindet. Fuß vom Schenkel nehmen. Lose Teile sicher aufbewahren! Montage bei allen Beinen wiederholen. Fuß aus dem Kit in den Schenkel setzen.
- Seite 15 Fitting Kit K450W Stecken Sie die Stifte durch den Fuß in den Trägerschenkel. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen. Entfernen Festkomma-Abdeckung BEFESTIGUNG AUSSCHLIESSLICH AM FORD RANGER WILDTRAK...
- Seite 16 Fitting Kit K450W Bringen Sie den Bolzen in der Führungsschiene an, indem Sie ihn vom Anfang oder Ende der Schiene einschieben. Drehen Sie beide im Uhrzeigersinn, bis sie in der Mitte der Schiene einrasten. Verwenden Sie 4 T-Bolzen pro Schiene...
- Seite 17 Fitting Kit K450W Legen Sie das Schienen-Pad über den T- Bolzen Ziehen Sie mit der Hand die Mutter über den T-Bolzen Dies an allen vier Punkten wiederholen. Verwenden Sie den 3mm Innensechskantschlüssel, um den T-Bolzen in der richtigen Position zu halten. Gehen Sie sicher, dass der T-Bolzen richtigen Halt hat.
- Seite 18 Fitting Kit K450W Platzieren Sie die Querträger über der Montagevorrichtung an den Trägern. Flügelmutter festziehen. Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Dies an allen vier Punkten wiederholen.
- Seite 19 Fitting Kit K450W Stellschraube mit 3 Nm / 2.2 ft lb anziehen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.). ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 20: Sicherheitshinweise & Tipps
Fitting Kit K450W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 21 Fitting Kit K450W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
