Whispbar K420W Montageanleitung
  1. Anleitungen
  2. Marken
  3. Whispbar Anleitungen
  4. Autozubehör
  5. K420W
  6. Montageanleitung

Whispbar K420W Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 12

Quicklinks

Diese Anleitung herunterladen
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema de transporte.
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de transporte.
RU
Установочные Инструкции для Поперечных Балок
Revision No: 5C
x 1
x 2
x 4
x 2
1
Fitting Kit
x 4
K420W
x 4

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Whispbar K420W

Inhaltszusammenfassung für Whispbar K420W

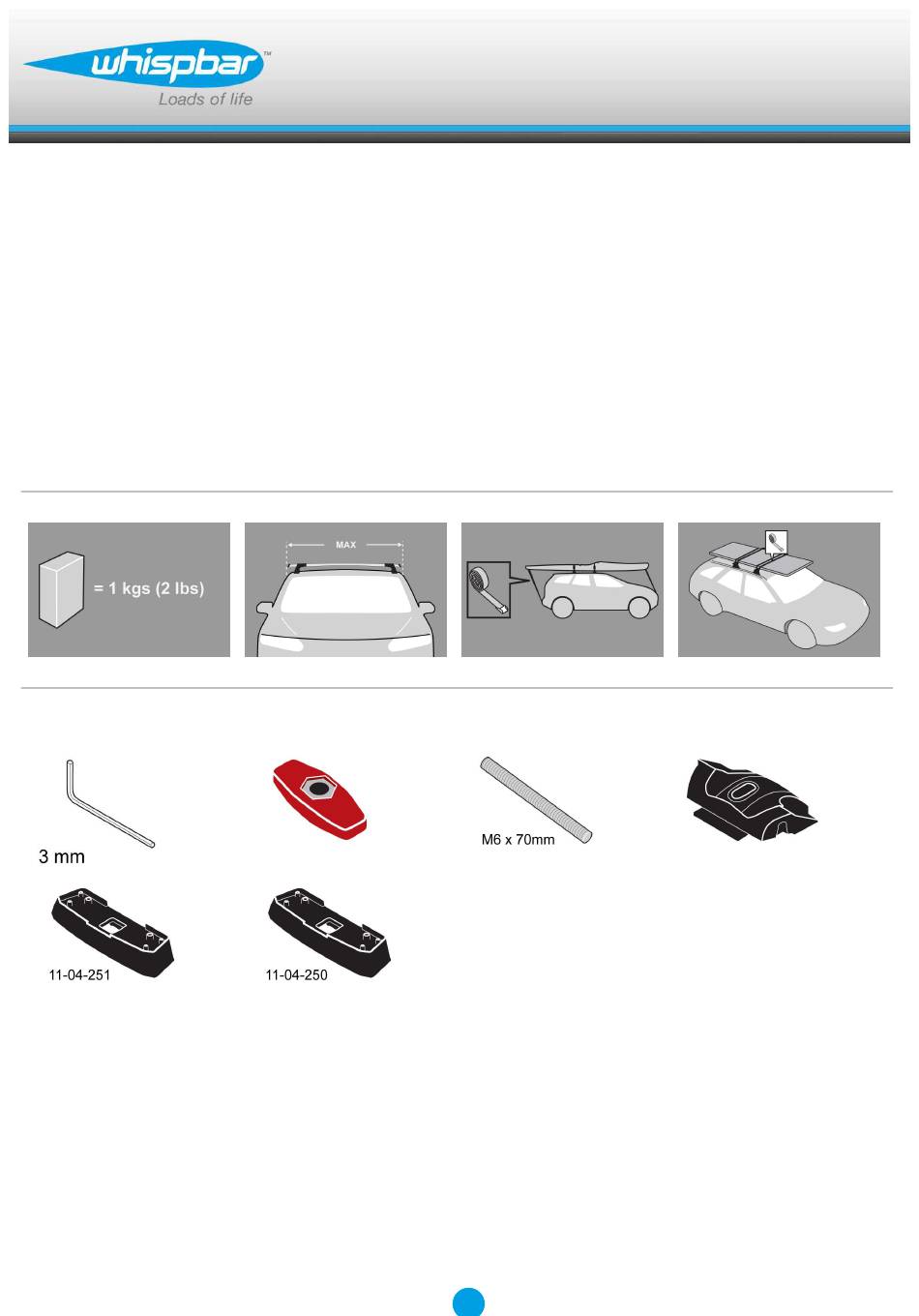

  • Seite 1 K420W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
  • Seite 2 Fitting Kit K420W MAX kgs (lbs) Ford Focus , 5dr Hatch 08-11 75 kgs (165 lbs) 75 kgs (165 lbs) Focus , 5dr Hatch 08-11 75 kgs (165 lbs) 75 kgs (165 lbs) Focus , 5dr Hatch Jul 08-11 75 kgs (165 lbs)

  • Seite 3: First Time Installation

    Fitting Kit K420W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D.
  • Seite 4 Fitting Kit K420W Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment. Ensure each end of the crossbar is adjusted equally. Adjust crossbar in or out to suit vehicle.
  • Seite 5 Fitting Kit K420W Tighten adjusting screw to 5 Nm (3.7 ft lb). Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Select plastic internal block (from fitting kit) and insert into foot.
  • Seite 6 Fitting Kit K420W Refer to the underside of the pad for the part number. Letters refer to the pad part numbers and position. Pad Part Number: A = 11-04-250 B = 11-04-251 Fit rubber pads (supplied with fitting kit) to foot.
  • Seite 7 Fitting Kit K420W Fitment Remove fixed-point covers by turning the plastic screw with flat-head screw driver (1). Remove sealant (2) to reveal plastic screw (3). Caution: Do not damage the screw head. Remove the plastic screw (3) with a Philips-head screw driver.
  • Seite 8 Fitting Kit K420W Tighten the red plastic knob. The side with the nut showing should be facing up. Ensure the red plastic knob is in the position shown when fully tightened. Repeat for all legs. Check crossbar is securely attached to the vehicle.
  • Seite 9 Fitting Kit K420W CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.

  • Seite 10: Maintenance

    Fitting Kit K420W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order.
  • Seite 11 Fitting Kit K420W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
  • Seite 12 Fitting Kit K420W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
  • Seite 13 Fitting Kit K420W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Querträger auf erforderliche Breite einstellen.
  • Seite 14 Fitting Kit K420W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
  • Seite 15 Fitting Kit K420W Die Teilenummer finden Sie auf der Unterseite des Pads. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Pad-Teilenummer: A = 11-04-250 B = 11-04-251 Gummidichtung aus dem Montagekit auf das Fußteil stecken. Achten Sie darauf, dass die Pads in die Öffnungen unter den Füßen passen.
  • Seite 16 Fitting Kit K420W Befestigung Entfernen Sie die Fixpunktabdeckungen, indem Sie die Kunststoffschraube mit dem Flachkopfschraubendreher lösen (1). Entfernen Sie zum Freilegen der Kunststoffschraube (3) das Dichtungsmittel (2) . Achtung: Den Schraubenkopf bitte nicht beschädigen. Entfernen Sie die Kunststoffschraube (3) mit einem Kreuzschlitzschraubendreher.
  • Seite 17 Fitting Kit K420W Rote Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. Vergewissern Sie sich, dass sich der rote Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Montage bei allen Beinen wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind.
  • Seite 18 Fitting Kit K420W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!

  • Seite 19: Sicherheitshinweise & Tipps

    Fitting Kit K420W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min.
  • Seite 20 Fitting Kit K420W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.

  • Seite 21: Primera Instalación

    Fitting Kit K420W Primera instalación Retire las piezas del embalaje y confirme su contenido. Póngase en contacto con su vendedor en el caso de que falten piezas o éstas estén dañadas. Este kit se adecua a los tipos A, B, C y D.
  • Seite 22 Fitting Kit K420W Utilice la llave Allen para desatornillar los tornillos de ajuste en 10 vueltas. Presione el tornillo de ajuste y tire de los pies de la barra hacia fuera. Consulte las instrucciones de montaje de las barras para su ajuste.
  • Seite 23 Fitting Kit K420W Apriete el tornillo de ajuste a 5Nm (3.7 ft lb). Retire las pieza central asegurando el pié de la barra con los dedos empujando firmemente con lo pulgares la pieza centralhasta salir del interior del pie de la barra.
  • Seite 24 Fitting Kit K420W La referencia de la almohadilla está en la parte de abajo de la misma. Las letras se refieren a la referencia de las almohadillas. Referencia de almohadilla: A = 11-04-250 B = 11-04-251 Ajuste las almohadillas de goma a la base del pie de la barra (suministradas con el kit de fijación).

  • Seite 25: Montaje

    Fitting Kit K420W Montaje Retire las cubiertas de los puntos de fijación, girando el tornillo de plástico con un destornillador plano (1). Retire el aislamiento (2) para visualizar el tornillo de plástico (3). Retire el tornillo de plástico (3) con una llave Phillips.
  • Seite 26 Fitting Kit K420W Apriete la rosca roja de plástico. El lado con la tuerca visible debe estar hacia arriba. Asegúrese de que la rosca roja de plástico esté en la posición demostrada. Repita para todos los pies de barra. Asegúrese de que la barra esté fijada al vehículo de forma segura.
  • Seite 27 Fitting Kit K420W ATENCIÓN: Verifique regularmente si los tornillos están apretados.

  • Seite 28: Mantenimiento

    Fitting Kit K420W Mantenimiento Limpie el techo del vehículo y las superfícies del producto que estarán en contacto con el techo. Siga las instrucciones de montaje para la instalación del producto en su vehículo. Asegúrese de que todos los pasos se siguen correctamente.
  • Seite 29 Fitting Kit K420W Transportar carga en el techo del vehículo cambia el comportamiento del mismo. Especial atención al efecto de viento cruzado, cambios de dirección y situaciones de frenado. Evite las aceleraciones y desaceleraciones rápidas. Conduzca con precaución. Tenga en cuenta que la altura total del vehículo se incrementa cuando se llevan...

  • Seite 30: Première Installation

    Fitting Kit K420W Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ce kit correspond aux types A, B, C et D. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et...
  • Seite 31 Fitting Kit K420W Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler.
  • Seite 32 Fitting Kit K420W Serrer la vis de réglage jusqu'à 5 Nm (3.7 ft lb). Ôter le collier de serrage en plastique en saisissant la patte de la barre avec les doigts puis pousser fermement avec les pouces jusqu'à ce que le collier de serrage passe derrière la patte.
  • Seite 33 Fitting Kit K420W Consulter le dessous du coussin pour connaître le numéro de pièce. Les lettres font référence aux numéros de pièces des coussins et à leur position. Numéro de pièce du coussin : A = 11-04-250 B = 11-04-251 Placer des coussins en caoutchouc (fournis dans le kit de montage) sur le pied.

  • Seite 34: Montage

    Fitting Kit K420W Montage Retirer les couvercles à point fixe en tournant la vis en plastique avec un tournevis plat (1). Retirer le produit d'étanchéité (2) pour révéler la vis en plastique (3). Attention : Ne pas endommager la tête de la vis.
  • Seite 35 Fitting Kit K420W Serrer le bouton en plastique rouge. Le côté avec l'écrou apparent doit etre tourné vers l'avant. Veiller à ce que le bouton en plastique rouge soit dans la position indiquée lorsqu'il est totalement serré. Répéter l'opération pour tous les pieds.
  • Seite 36 Fitting Kit K420W ATTENTION : Vérifier régulièrement que les vis sont bien serrées...
  • Seite 37 Fitting Kit K420W Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
  • Seite 38 Fitting Kit K420W Un système de galerie de toit chargé peut altérer les performances de votre véhicule. Soyez particulièrement conscients des effets de vents latéraux, le changement de direction, et du freinage. Évitez accélération et de décélération. Conduisez prudemment Noter que la hauteur totale du véhicule augmente lorsque les charges sont transportées en position verticale.
  • Seite 39 Fitting Kit K420W Montering første gang Pakk ut delene og kontroller innholdet. Kontakt din forhandler hvis deler mangler eller er skadet. Dette monteringssettet passer type A, B, C og D. Denne bruksanvisningen viser montering av stativ type A. den gjelder også for type B, C og D.
  • Seite 40 Fitting Kit K420W Bruk unbracoskrutrekker for å skru ut justeringsskruen 10 omdreininger. Trykk inn justeringsskruen og dra ut fttene på stativet. Bruk bruksanvisningen for riktig justering av stativet. Forsikre deg om at stativet er justert likt i hver ende i forhold til.
  • Seite 41 Fitting Kit K420W Trekk til justeringskruen med et moment på 5Nm / 3.7 ft lb. Demonter brakettklossen ved å presse bakover. Velg plastblokk for bruk i foten (ligger med monteringssettet) og plasser i foten. Repeter for alle føtter.
  • Seite 42 Fitting Kit K420W Se undersiden av gummifoten for korrekt delenummer. Bokstavene referer til delenummer på fot og posisjon. Delenummer gummifot: A = 11-04-250 B = 11-04-251 Monter gummiføttene (kommer med monteringssettet) til foten. Gummiføttene kan variere i utførelse i forhold til bildet.
  • Seite 43 Fitting Kit K420W Montering Ta av festepunktdekslene ved å dreie plastskruen med den flathodede skrutrekkeren (1). Ta av pakningen (2) for at plastskruen (3) skal bli synlig. Forsiktig: Ikke skad skruehodet. Ta ut plastskruen (3) med et stjerneskrujern. Velg settskruen og skru den inn i permanentfeste.
  • Seite 44 Fitting Kit K420W Skru til den røde delen. Enden med mutteren skal være opp. Forsikre deg om at den røde delen er i posisjonen som vist på bildet når den skues til. Repeter for alle føtter. Forsikre om at takstativet er sikkert festte til bilen.
  • Seite 45 Fitting Kit K420W Advarsel: undersøk regelmessig at skruer er festet og strammet korrekt.
  • Seite 46 Fitting Kit K420W Vedlikehold Rengjør grundig taket og alle overflater på produktet som kommer i kontakt med taket på bilen. Følg bruksanvisningen når du monterer produktet på bilen. Sørg for at trinn følges i rett rekkefølge. Avstanden mellom stengene skal være minimum 700 mm hvis noe annet ikke er spesifisert i bruksanvisningen.
  • Seite 47 Fitting Kit K420W Smør låsene og juster skruer hvis nødvendig med jevne intervaller. Demonter produktet hvis det ikke er bruk. Sørg for å lagre alle løse deler forsvarlig. Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.no...

  • Seite 48: Primeira Instalação

    Fitting Kit K420W Primeira instalação Retire as peças da embalagem e confirme o conteúdo. Contacte a sua loja no caso de faltarem peças ou na eventualidade de estarem danificadas. Este kit serve o tipo A, B, C e D. Estas instruções mostram a barra de tejadilho tipo A montada.
  • Seite 49 Fitting Kit K420W Utilize a chave hexagonal para desapertar o parafuso de ajuste. 10 voltas. Pressione o parafuso de ajuste e puxe os pés da barras para fora. Consulte as Instruções de Montagem das barras de tejadilho para o ajuste da barra.
  • Seite 50 Fitting Kit K420W Aperte parafuso de ajuste a 5Nm / 3.7 ft lb. Retire a peça central segurando o pé da barra com os dedos e empurrando firmemente com os polegares a peça central até esta sair pelo interior do pé da barra.
  • Seite 51 Fitting Kit K420W A referência da almofada está na parte debaixo da mesma. As letras dizem respeito à referência das almofadas e sua posição. Referência da almofada do pé da barra: A = 11-04-250 B = 11-04-251 Ajuste as almofadas de borracha à base do pé...
  • Seite 52 Fitting Kit K420W Montagem Retire as tampas de cobertura dos pontos de fixação, rodando o parafuso plástico com uma chave de fendas (1). Remova o isolamento (2) para visualizar o parafuso plástico (3). Retire o parafuso plástico (3) com uma chave de estrela.
  • Seite 53 Fitting Kit K420W Aperte a rosca plástica vermelha. O lado com a porca visivel deve estar virado para cima. Certifique-se que a rosca plástica de cor vermelha está na posição demonstrada quando totalmente apertada. Repita operação para todos os pés das barras.
  • Seite 54 Fitting Kit K420W ATENÇÃO: Verifique regularmente se os parafusos estão apertados.
  • Seite 55 Fitting Kit K420W Manutenção Limpe o tejadilho do carro e as superficies do produto que estarão em contacto com o tejadilho. Siga as Instruções de Montagem para a colocação do produto no seu veículo. Certifique-se que todos os passos são seguidos correctamente.
  • Seite 56 Fitting Kit K420W Transportar carga no tejadilho do veículo pode alterar o comportamento do mesmo. Tenha especial atenção para o efeito dos ventos laterais, mudanças de direcção e situações de travagem. Evite acelerações e desacelerações rápidas. Conduza com precaução. Note que a altura total do veículo aumenta quando são transportadas cargas verticais.

  • Seite 57: Первая Установка

    Fitting Kit K420W Первая Установка Распакуйте установочный комплект и проверьте наличие всех компонентов. В случае отсутствия или повреждения каких либо компонентов обратитесь к вашему представителю Prorack Данный установочный набор подходит к типу A, B, C и D. Данные инструкции показывают...
  • Seite 58 Fitting Kit K420W Используйте шестигранную отвертку чтобы открутить регулировочный винт. Около 10-ти оборотов. Держите регулировочный винт нажатым и потяните упоры поперечных балок на себя. Полное описание регулировки упоров описано в инструкции багажника. Постарайтесь отрегулировать упоры так чтобы они были расположенны на...
  • Seite 59 Fitting Kit K420W Затяните регулировочный винт до 5Nm / 3.7 ft lb. Снимите пластиковый зажимной блок, обхватив ножки поперечины пальцами и с усилием нажимая большими пальцами на зажимной блок, пока он не выпадет с тыльной стороны ножек. Возьмите пластиковый внутренний блок...
  • Seite 60 Fitting Kit K420W Номер детали находится на нижней поверхности резиновой подкладки Буквами обозначены номера деталей Номер Резиновой Подкладки: A = 11-04-250 B = 11-04-251 Установите резиновые подкладки (предоставленные с установочном наборе ) на ножки упоров багажника. Внешний вид подкладок может...
  • Seite 61 Fitting Kit K420W Установка Удалите заглушки штатных отверстий, выкрутив пластиковые болты с помощью плоской отвертки (1). Удалите изоляцию (2), чтобы обнажить пластиковые болты (3). Осторожно: старайтесь не повредить головки пластиковых болтов. Удалите пластиковые болты (3) с помощью крестовой отвертки Philips.
  • Seite 62 Fitting Kit K420W Плотно закрутите красную пластиковую регулировочную ручку. Деталь крепится гайкой наружу. Когда красная ручка затянута, она должна находится в положении идентичном показанному на картинке Повторите на всех упорах. Проверьте, что багажник надежно установлен на автомобиле Используйте ключи чтобы установить и...
  • Seite 63 Fitting Kit K420W ВНИМАНИЕ! Регулярно проверяйте тугость винтов...
  • Seite 64 Fitting Kit K420W Эксплуотация Крыша автомобиля, а также все компоненты набора которые будут с ней соприкосатся должны быть чистыми Следуйте инструкции при установке продукции на ваш автомобиль. Установите поперечные балки с минимальным промежутком 700мм (27 1/2") если в инструкциях не указаны...
  • Seite 65 Fitting Kit K420W Багажник с нагрузкой может повлиять на характеристики вашего автомобиля. Старайтесь вести ваш автомобиль аккуратно, не превышая скорость и избегая резких разгонов, торможений и поворотов. Помните что багажник с грузом влияет на высоту вашего автомобиля. Всё оборудование с установленными на...
  • Seite 66 Fitting Kit K420W Focus, 5dr Hatch 08-11 (ZA) -210mm 500mm 884mm 860mm -8 -1/4ths" 19 11/16ths" 34 13/16ths" 33 7/8ths" Focus, 5dr Hatch 08-11 (EU) -210mm 500mm 884mm 860mm -8 -1/4ths" 19 11/16ths" 34 13/16ths" 33 7/8ths" Focus, 5dr Hatch Jul 08-11 (NZ)
  • Seite 67 Yakima will issue to the original retail purchaser, at Yakima’s option, either a refund equal to the purchase price paid for the product, or a credit to be used toward the purchase of new Whispbar products or rack components.

  • Seite 68: Warranty & Disclaimer

    Make a claim as soon as practicable by contacting the Whispbar dealer from whom you purchased the product, who will give you instructions on how to proceed. If you are unable to contact the Whispbar dealer, or the dealer is not able to remedy the defect, you should contact Yakima as soon as practicable at: Call: 0800 4776 722 (NZ) or 1800 143 548 (AU) Email: warranty@yakima.co.nz or warranty@yakima.com.au...
  • Seite 69 Yakima or the Whispbar dealer will be borne by you. Following receipt of the product and purchase invoice or receipt, Yakima or the Whispbar dealer must inspect the product to determine whether the claim falls within the warranty. If: 4.1 the claim falls within the warranty, Yakima will remedy any defects in materials or workmanship becoming apparent during the...
  • Seite 70 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
  • Seite 71 GARANTÍA LIMITADA DE POR VIDA SI NECESITA ASISTENCIA TÉCNICA O REPUESTOS Contacte un vendedor, visite el sitio www.whispbar.com o llame al (888)925-4621De lunes a viernes, 7:00 AM a 5:00 PM, hora del Pacífico Esta garantía limitada de por vida cubre todos los productos y accesorios de marca Whispbar, fabricados por Yakima Products, Inc.
  • Seite 72 En Whispbar estamos orgullosos de garantizar que todos nuestros productos son diseñados, probados y fabricados de acuerdo con las normas de calidad más exigentes. Además, todos los productos Whispbar vendidos en la UE disponen de una garantía de 5 años para los materiales y la mano de obra.
  • Seite 73 Whispbar auquel il a acheté le produit, qui lui donnera des instructions sur la marche à suivre. Si l'acheteur au détail original n'est pas en mesure de contacter le distributeur de la marque Whispbar, ou si le distributeur n'est pas à même de remédier au défaut, l'acheteur au détail original devra communiquer avec Yakima par e-mail à...
  • Seite 74 La garantie Whispbar couvre les systèmes de porte-charges, les coffres de toit et les accessoires fabriqués par Whispbar et commercialisés sous la marque Whispbar, pour une durée de cinq ans à compter de la date de la remise du produit à l'acheteur au détail d'origine.
  • Seite 75 Whispbar 5 års garanti (EU) I Whispbar setter vi vår ære i å sørge for at alle produktene våre er konstruert, testet og produsert etter de høyeste kvalitetsstandardene. Alle Whispbar-produkter som selges i EU har dessuten 5 års garanti på materialer og utførelse.
  • Seite 76 A garantia da Whispbar, que abrange sistemas de transporte de cargas, caixas de tejadilho e acessórios produzidos pela Whispbar e vendidos com o nome comercial Whispbar, tem uma duração de cinco anos a partir da data de entrega do produto (sem defeitos a nível de material e acabamento) ao comprador final original.
  • Seite 77 I. Покрываемые гарантией продукты и область применения Компания Whispbar предоставляет гарантию на отсутствие дефектов материалов и качества изготовления производимых Whispbar и продаваемых с маркой Whispbar багажных систем, устанавливаемых на крыше багажников и аксессуаров на срок до 5 лет с момента поставки продукта первоначальному розничному покупателю.
