Whispbar K451W Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок

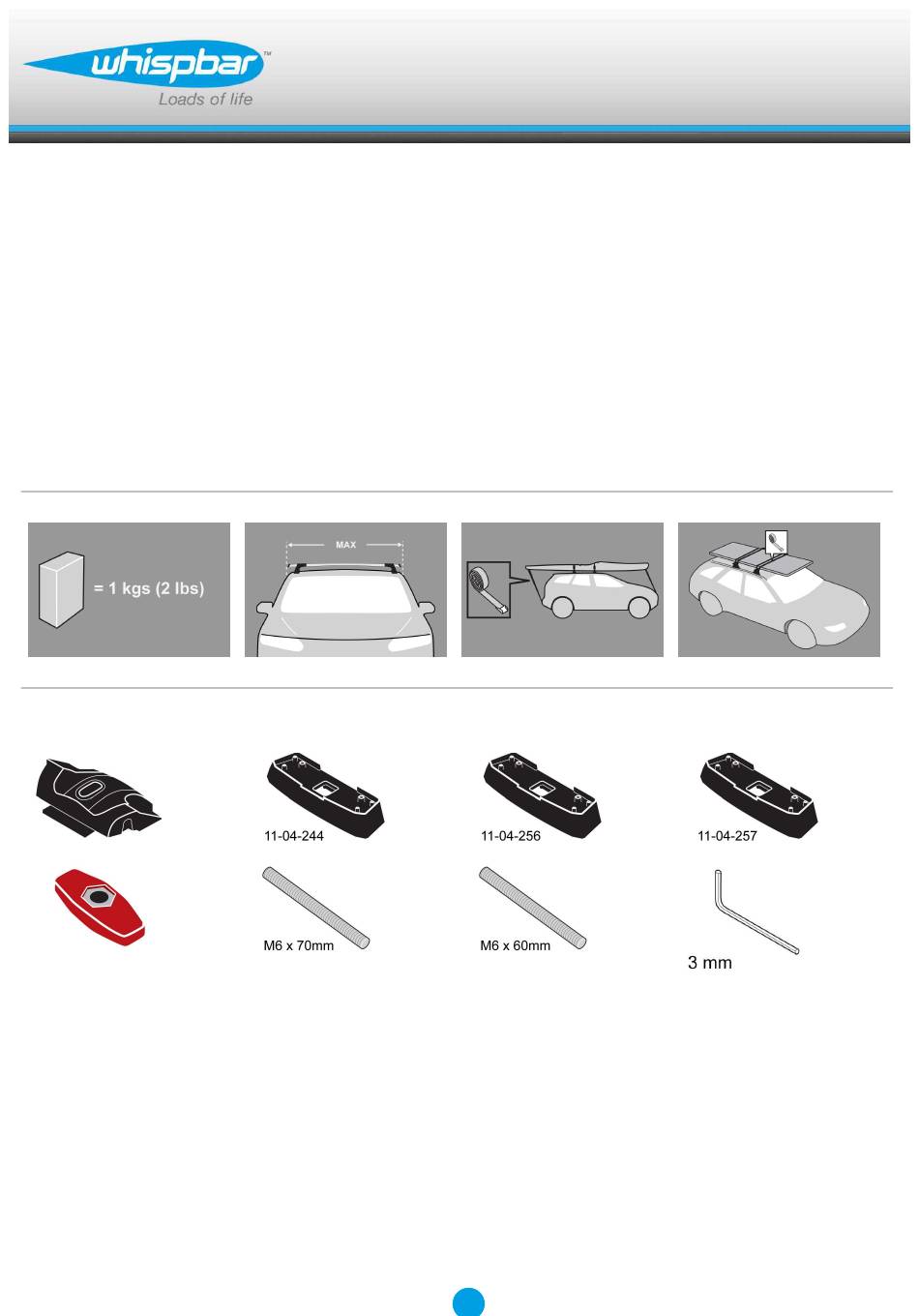

Revision No: 11K
x 4
x 4
x 2
x 4
1
Fitting Kit
x 1
x 4
K451W
x 1
x 1
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K451W
Inhaltszusammenfassung für Whispbar K451W
- Seite 1 K451W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 15 Fitting Kit K451W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 16 Fitting Kit K451W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Querträger auf erforderliche Breite einstellen.
- Seite 17 Fitting Kit K451W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Seite 18 Fitting Kit K451W Die Teilenummer finden Sie auf der Unterseite des Pads. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Pad-Teilenummer: A = 11-04-257 B = 11-04-256 C = 11-04-244 Gummidichtung aus dem Montagekit auf das Fußteil stecken. Achten Sie darauf, dass die Pads in die...
- Seite 19 Fitting Kit K451W Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Vier Gewindestifte in das Mittelloch eindrehen. Gewindestift Länge: Mazda = 60mm (2 3/8") Hyundai = 70mm (2 3/4") Nicht zu fest anziehen! Dies an allen vier Punkten wiederholen. Querträger auf die Gewindestifte stecken.
- Seite 20 Fitting Kit K451W Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. In der vollständig festgezogenen Position sollten die Knöpfe parallel zum Fahrzeug stehen. Dies an allen vier Punkten wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit...
- Seite 21 Fitting Kit K451W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 22: Sicherheitshinweise & Tipps
Fitting Kit K451W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 23 Fitting Kit K451W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
- Seite 72 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
