Whispbar K426W Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
D
Montageanleitung für
Basisträgersystem
ES Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB Fitting Instructions for Basic Carrier
NO Monteringsanvisning for takstativ
PT Instruções de Montagem para
sistema de transporte.
RU Установочные Инструкции для
Поперечных Балок

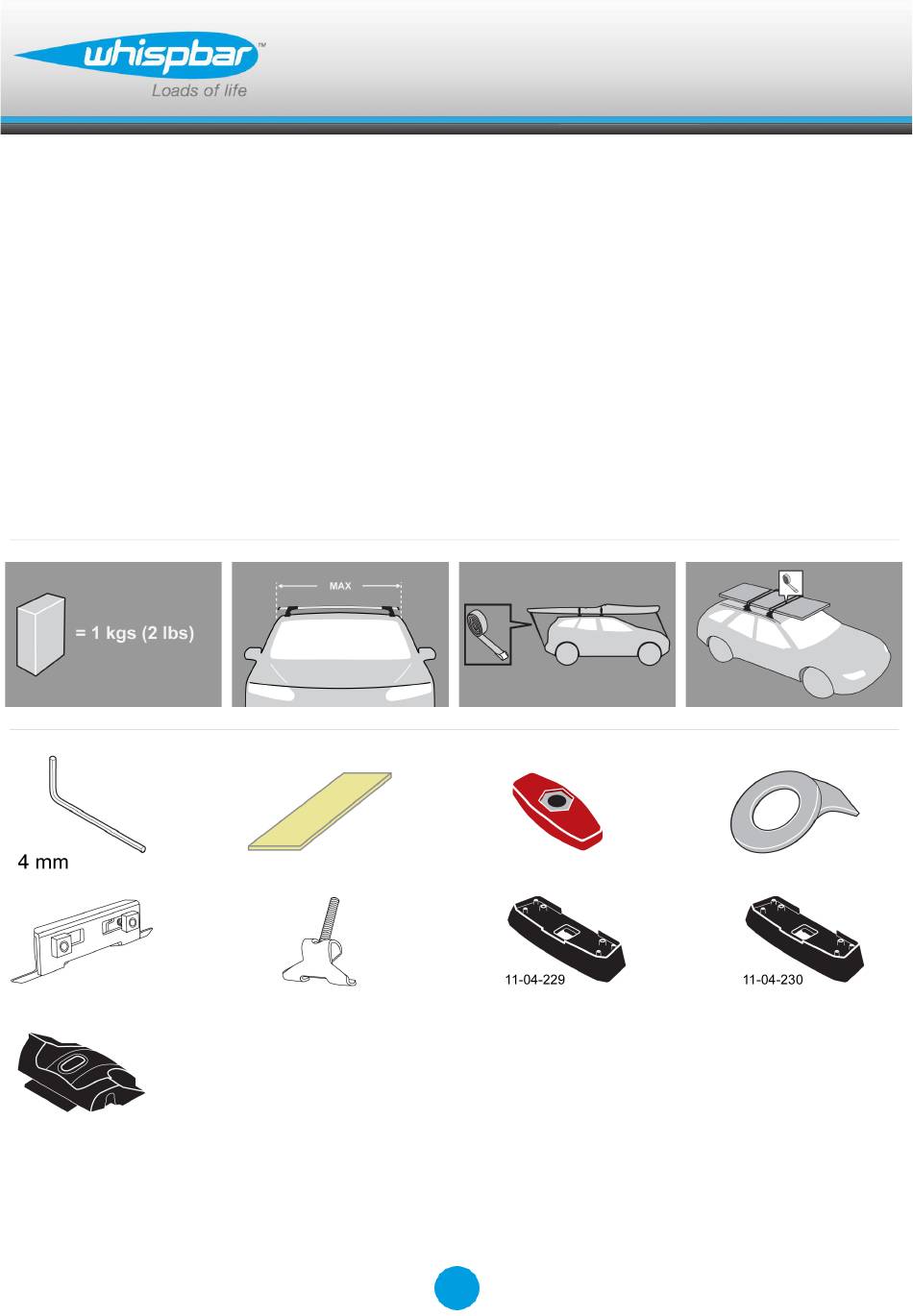

x 1
x 4
x 4
Revision No:
6C
x 2
x 4
1
Fitting Kit
x 4
x 2
K426W
x 4
x 2
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K426W
Inhaltszusammenfassung für Whispbar K426W
- Seite 1 K426W Fitting Kit Montageanleitung für Basisträgersystem ES Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier GB Fitting Instructions for Basic Carrier NO Monteringsanvisning for takstativ PT Instruções de Montagem para sistema de transporte. RU Установочные Инструкции для...
- Seite 3 Fitting Kit K426W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 4 Fitting Kit K426W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Beide Stangen auf Länge einstellen. (Siehe hierzu die Anleitung zum Einstellen der Querträger!)
- Seite 5 Fitting Kit K426W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Seite 6 Fitting Kit K426W Die Teilenummer finden Sie auf der Unterseite des Pads. Es ist wichtig, die pad an der richtigen Position am Fahrzeug anzubringen. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Pad-Teilenummer: A = 11-04-229 B = 11-04-230 Gummidichtung aus dem Montagekit auf das Fußteil stecken.
- Seite 7 Fitting Kit K426W Befestigung Schneiden Sie den Schutzstreifen wie abgebildet ab. Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Sicherheitsstreifen wie gezeigt anbringen. Wenn nötig, zurecht schneiden. Lösen Sie beide Schrauben an der Klemme, so dass sich zwischen Teil A und Teil B ein...
- Seite 8 Fitting Kit K426W Schieben Sie die Klammer auf den Fixierungspunkt und achten Sie dabei darauf, dass sie voll greift. Hinweis: Überschüssiges Dichtungsmittel muss eventuell entfernt werden, um die Teile korrekt anzupassen / zu befestigen. Achten Sie darauf, dass Teil B unter der Flanschrückführung einrastet und dass sich...
- Seite 9 Fitting Kit K426W Klemmen Sie den Sitz der Teile fest, wie abgebildet. Klemmen Sie den Sitz der Teile fest, wie abgebildet. Dies an allen vier Punkten wiederholen. Nehmen Sie vier Klammern und montieren Sie sie an die Innenseite der Fixierungspunkte am Fahrzeug.
- Seite 10 Fitting Kit K426W Ziehen Sie die Befestigungsschrauben auf beiden Seiten der Klemmen gleichmäßig an. Stellen Sie sicher, dass die Klammer innen aufrecht sitzt. Sicherstellen, dass der Dachträger in Fahrtrichtung zeigt (s. Abb.). Querträgerfuß über Klemmmontage Bolzen platzieren. Unterlegscheibe über dem Klammerngewinde wie in Abb.
- Seite 11 Fitting Kit K426W Rote Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. Vergewissern Sie sich, dass sich der rote Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Dies an allen vier Punkten wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind.
- Seite 12 Fitting Kit K426W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 13: Sicherheitshinweise & Tipps
Fitting Kit K426W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 14 Fitting Kit K426W Dachlasten verändern das Fahr- und Bremsverhalten Ihres Fahrzeugs! Vorsicht bei Seitenwind, Richtungswechseln, Bremsmanövern! Kein schnelles Beschleunigen und Abbremsen! Vorsicht! Dachlasten erhöhen die Gesamthöhe des Fahrzeugs! Dachträger während der Reise verschließen. Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen.
- Seite 90 V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu Garantiegeber ist Yakima Products, Inc., 15025 SW Koll Parkway, Beaverton, OR 97006 USA...
