Schalter Für Gabelausrichtautomatik - Toyota 7Fbef13 Bedienungsanleitung

(1)Anheben
(2)Absenken
(3)Vorwärtsneigung
(4)Rückwärtsneigung
(1) Entriegelungsbolzen der Hebesperre
112 (De-19)

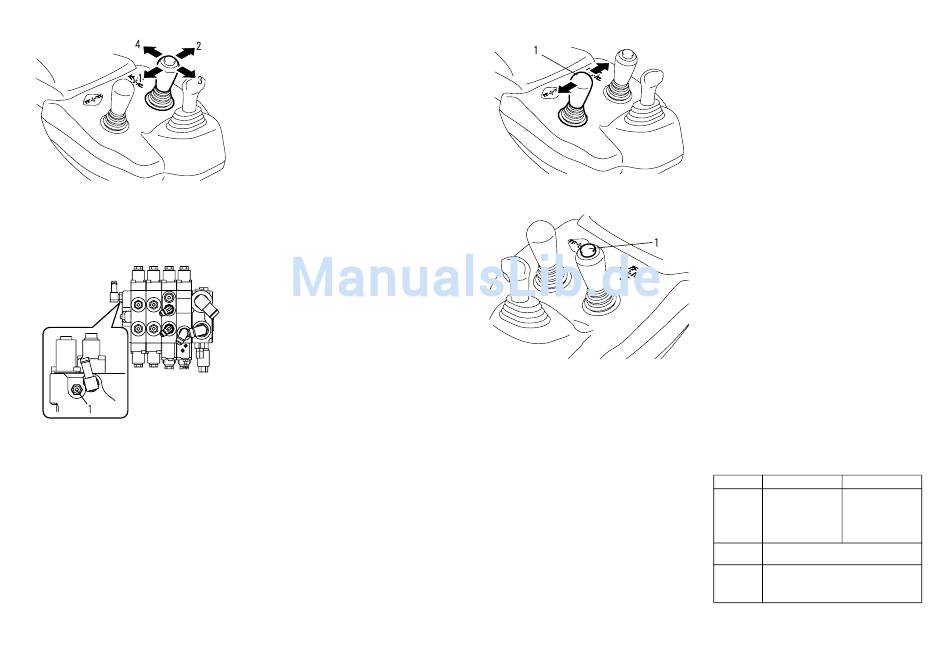

Lasthandhabungs-Joystick
Die Seiten- und Vorwärts- bzw. Rückwärtsbe-
wegungen des Joysticks entsprechen jeweils
dem Anheben/Absenken und dem Neigen.
Anheben......... Joystick nach rechts drücken.
Absenken ....... Joystick nach links drücken.
Vorwärtsneigung........ Joystick nach vorne
drücken.
Rückwärtsneigung..... Joystick nach hinten
ziehen.
Für ein gleichzeitiges Anheben und Neigen ist
die Bedienung auch in Schrägrichtung mög-
lich.
Hinweis:
• Sowohl beim Mini-Hebel-Modell als auch
beim Standard-Modell kann die Gabel
nicht abgesenkt werden, auch wenn der
Hubhebel betätigt wird, wenn der Zünd-
schalter ausgeschaltet ist. (Schlüsselbetä-
tigte Hebesperre)
• Wenn die OPS-Anzeige auf dem Bild-
schirm angezeigt wird, das Fahrpedal frei-
geben, sämtliche Hebel in
Neutralposition zurückstellen und auf dem
Sitz Platz nehmen. Sicherstellen, daß die
OPS-Anzeige erlischt.
• Bei aktiviertem OPS-System auf keinen
Fall den Neigungshebel betätigen. Je nach
Hubgerüst-Position könnte ein Rückwärts-
Neigungsbetrieb durch den Neigungshebel
eine Neigung des Hubgerüstes durch sein
eigenes Gewicht hervorrufen.
• Wenn die Gabel aufgrund einer Betriebs-
störung nicht abgesenkt werden kann, den
Entriegelungsbolzen der Hebesperre lösen.
• Wurde die Gabel durch Lösen des Entrie-
gelungsbolzens abgesenkt, so muß der Bol-
zen anschließend unbedingt wieder in seine
ursprüngliche Position gebracht und befe-
stigt werden.
(1) Joystick für Zusatzgeräte-Bedienung
ihre
(1) Schalter für Gabelausrichtautomatik
Joystick für Zusatzgeräte-Bedienung
Die Seiten- und Vorwärts- bzw. Rückwärtsbe-
wegungen entsprechen jeweils dem dritten und
vierten Mini-Hebelbetrieb.
Ein Bedienung in Schrägrichtung ist allerdings
nicht möglich.
Hinweis:
• Wenn die OPS-Anzeige auf dem Bild-
schirm angezeigt wird, das Fahrpedal frei-
geben, sämtliche Hebel in
Neutralposition zurückstellen und auf dem
Sitz Platz nehmen. Sicherstellen, daß die
OPS-Anzeige erlischt.
Schalter für Gabelausrichtautoma-
tik
Wenn die Hubgerüst-Neigung durch das Drük-
ken dieses Schalters von Rückwärts auf Vor-
wärts geändert wird, wird das Hubgerüst bei
gerade ausgerichteter Gabel automatisch
gestoppt. Dieser Schalter kann bei Niedrighub
auch für ein Reduzieren der Rückwärts-Nei-
gungsgeschwindigkeit verwendet werden.
Automatische Gabelausrichtsteuerung
Wenn die Gabel nach hinten geneigt ist, diesen
Schalter verwenden, um das Hubgerüst nach
vorne zu neigen, während der Schalter für die
Gabelausrichtautomatik gedrückt wird, um das
Hubgerüst automatisch zu stoppen, wenn die
Gabel gerade ausgerichtet ist. Diese Funktion
eignet sich für das Hineinschieben und Heraus-
ziehen der Gabel bei Stapelarbeiten.
Gabelbewegung beim Ändern der Hubgerüst-
Neigung von Rückwärts auf Vorwärts während
des Drückens des Schalters für die Gabelaus-
richtautomatik
Ohne Last Mit Last
Gabel hält in Horizon- Keine Neigung nach
talstellung an (Hubge- vorn
Große Hub- rüst ist in
höhe Vertikalstellung)
Keine Neigung nach
vorn
Geringe Gabel hält in Horizontalstellung an (Hubgerüst
Hubhöhe ist in Vertikalstellung)
Bis zur
maximalen
Keine Neigung nach vorn
Höhe anhe-
ben
