Steuerhebel - Toyota 7Fbef13 Bedienungsanleitung

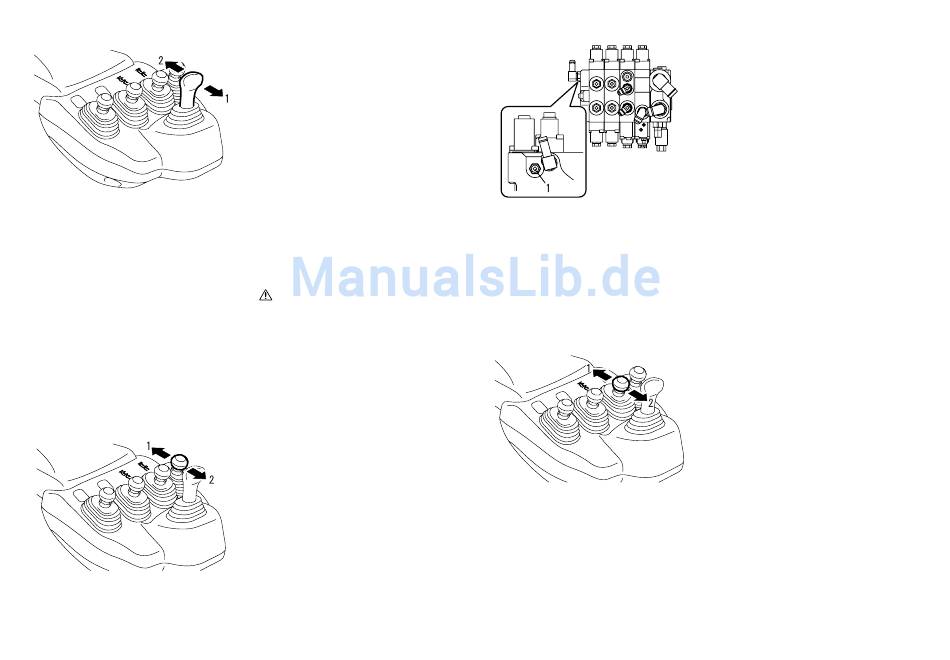

(1) Vorwärts
(2) Rückwärts
(1) Anheben
(2) Absenken
110 (De-17)
Mini-Hebel (OPT)
Hinweis:
Wenn niemand auf dem Sitz sitzt und der
Schalter nicht eingeschaltet ist, wird die Mate-
rialhandhabung deaktiviert.

Steuerhebel

Dieser Hebel wählt die Vorwärts- oder Rück-
wärtsfahrt aus. Die Neutralposition befindet
sich zwischen den Vorwärts- und Rückwärts-
positionen.
Vorwärts ........ Hebel nach vorne drükken.
Rückwärts ..... Hebel nach hinten ziehen.
Hinweis:
Wenn die OPS-Anzeige auf dem Bildschirm
angezeigt wird, das Fahrpedal freigeben, sämt-
liche Hebel in ihre Neutralposition zurückstel-
len und auf dem Sitz Platz nehmen.
Sicherstellen, daß die OPS-Anzeige erlischt.
Achtung
Das Fahrzeug vor dem Umschalten zu Vor-
warts oder Ruckwarts stoppen.
Hubhebel
Der Hubhebel dient zum Anheben bzw. Absen-
ken der Gabel.
Anheben......... Den Hebel ziehen
Absenken ....... Den Hebel nach vorne drücken
Die Anhebe- und Absenkgeschwindigkeit wer-
den durch den jeweiligen Auslenkwinkel des
Hubhebels gesteuert.
(1) Entriegelungsbolzen der Hebesperre
(1) Vorwärts
(2) Rückwärts
Hinweis:
• Sowohl beim Mini-Hebel-Modell als auch
beim Standard-Modell kann die Gabel
nicht abgesenkt werden, auch wenn der
Hubhebel betätigt wird, wenn der Zünd-
schalter ausgeschaltet ist. (Schlüsselbetä-
tigte Hebesperre)
• Wenn die OPS-Anzeige auf dem Bild-
schirm angezeigt wird, das Fahrpedal frei-
geben, sämtliche Hebel in
Neutralposition zurückstellen und auf dem
Sitz Platz nehmen. Sicherstellen, daß die
OPS-Anzeige erlischt.
• Wenn die Gabel aufgrund einer Betriebs-
störung nicht abgesenkt werden kann, den
Entriegelungsbolzen der Hebesperre lösen.
• Wurde die Gabel durch Lösen des Entrie-
gelungsbolzens abgesenkt, so muß der Bol-
zen anschließend unbedingt wieder in seine
ursprüngliche Position gebracht und befe-
stigt werden.
Neigungshebel
Dieser Hebel neigt das Hubgerüst nach vorn
oder nach hinten.
Vorwärts......... Den Hebel nach vorne drücken
Rückwärts...... Den Hebel ziehen
Vorwärts- und Rückwärtsneigungsgeschwin-
digkeit werden durch den Winkel dieses
Hebels gesteuert.
Hinweis:
• Wenn die OPS-Anzeige auf dem Bild-
schirm angezeigt wird, das Fahrpedal frei-
geben, sämtliche Hebel in
Neutralposition zurückstellen und auf dem
Sitz Platz nehmen. Sicherstellen, daß die
OPS-Anzeige erlischt.
• Bei aktiviertem OPS-System auf keinen
Fall den Neigungshebel betätigen. Je nach
Hubgerüst-Position könnte ein Rückwärts-
Neigungsbetrieb durch den Neigungshebel
eine Neigung des Hubgerüstes durch sein
eigenes Gewicht hervorrufen.
