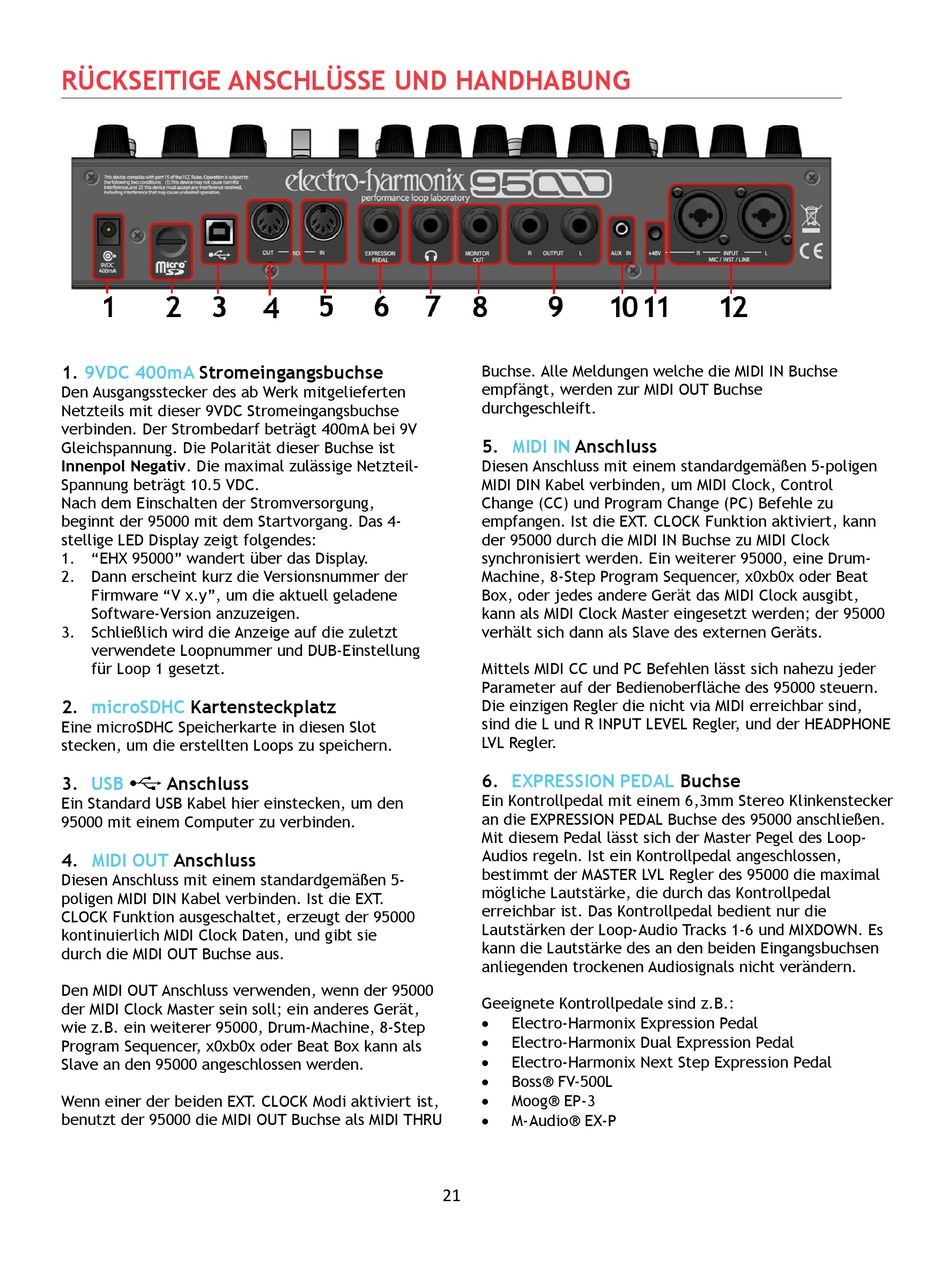

RÜCKSEITIGE ANSCHLÜSSE UND HANDHABUNG
1. 9VDC 400mA Stromeingangsbuchse
Den Ausgangsstecker des ab Werk mitgelieferten
Netzteils mit dieser 9VDC Stromeingangsbuchse
verbinden. Der Strombedarf beträgt 400mA bei 9V
Gleichspannung. Die Polarität dieser Buchse ist
Innenpol Negativ. Die maximal zulässige Netzteil-
Spannung beträgt 10.5 VDC.
Nach dem Einschalten der Stromversorgung,
beginnt der 95000 mit dem Startvorgang. Das 4-
stellige LED Display zeigt folgendes:
1. "EHX 95000" wandert über das Display.
2. Dann erscheint kurz die Versionsnummer der
Firmware "V x.y", um die aktuell geladene
Software-Version anzuzeigen.
3. Schließlich wird die Anzeige auf die zuletzt
verwendete Loopnummer und DUB-Einstellung
für Loop 1 gesetzt.
2. microSDHC Kartensteckplatz
Eine microSDHC Speicherkarte in diesen Slot
stecken, um die erstellten Loops zu speichern.
3. USB Anschluss
Ein Standard USB Kabel hier einstecken, um den
95000 mit einem Computer zu verbinden.
4. MIDI OUT Anschluss
Diesen Anschluss mit einem standardgemäßen 5-
poligen MIDI DIN Kabel verbinden. Ist die EXT.
CLOCK Funktion ausgeschaltet, erzeugt der 95000
kontinuierlich MIDI Clock Daten, und gibt sie
durch die MIDI OUT Buchse aus.
Den MIDI OUT Anschluss verwenden, wenn der 95000
der MIDI Clock Master sein soll; ein anderes Gerät,
wie z.B. ein weiterer 95000, Drum-Machine, 8-Step
Program Sequencer, x0xb0x oder Beat Box kann als
Slave an den 95000 angeschlossen werden.
Wenn einer der beiden EXT. CLOCK Modi aktiviert ist,
benutzt der 95000 die MIDI OUT Buchse als MIDI THRU
Buchse. Alle Meldungen welche die MIDI IN Buchse
empfängt, werden zur MIDI OUT Buchse
durchgeschleift.
5. MIDI IN Anschluss
Diesen Anschluss mit einem standardgemäßen 5-poligen
MIDI DIN Kabel verbinden, um MIDI Clock, Control
Change (CC) und Program Change (PC) Befehle zu
empfangen. Ist die EXT. CLOCK Funktion aktiviert, kann
der 95000 durch die MIDI IN Buchse zu MIDI Clock
synchronisiert werden. Ein weiterer 95000, eine Drum-
Machine, 8-Step Program Sequencer, x0xb0x oder Beat
Box, oder jedes andere Gerät das MIDI Clock ausgibt,
kann als MIDI Clock Master eingesetzt werden; der 95000
verhält sich dann als Slave des externen Geräts.
Mittels MIDI CC und PC Befehlen lässt sich nahezu jeder
Parameter auf der Bedienoberfläche des 95000 steuern.
Die einzigen Regler die nicht via MIDI erreichbar sind,
sind die L und R INPUT LEVEL Regler, und der HEADPHONE
LVL Regler.
6. EXPRESSION PEDAL
Ein Kontrollpedal mit einem 6,3mm Stereo Klinkenstecker
an die EXPRESSION PEDAL Buchse des 95000 anschließen.
Mit diesem Pedal lässt sich der Master Pegel des Loop-
Audios regeln. Ist ein Kontrollpedal angeschlossen,
bestimmt der MASTER LVL Regler des 95000 die maximal
mögliche Lautstärke, die durch das Kontrollpedal
erreichbar ist. Das Kontrollpedal bedient nur die
Lautstärken der Loop-Audio Tracks 1-6 und MIXDOWN. Es
kann die Lautstärke des an den beiden Eingangsbuchsen
anliegenden trockenen Audiosignals nicht verändern.
Geeignete Kontrollpedale sind z.B.:

Electro-Harmonix Expression Pedal

Electro-Harmonix Dual Expression Pedal

Electro-Harmonix Next Step Expression Pedal

Boss® FV-500L

Moog® EP-3

M-Audio® EX-P
21
