Installation and Assembly:

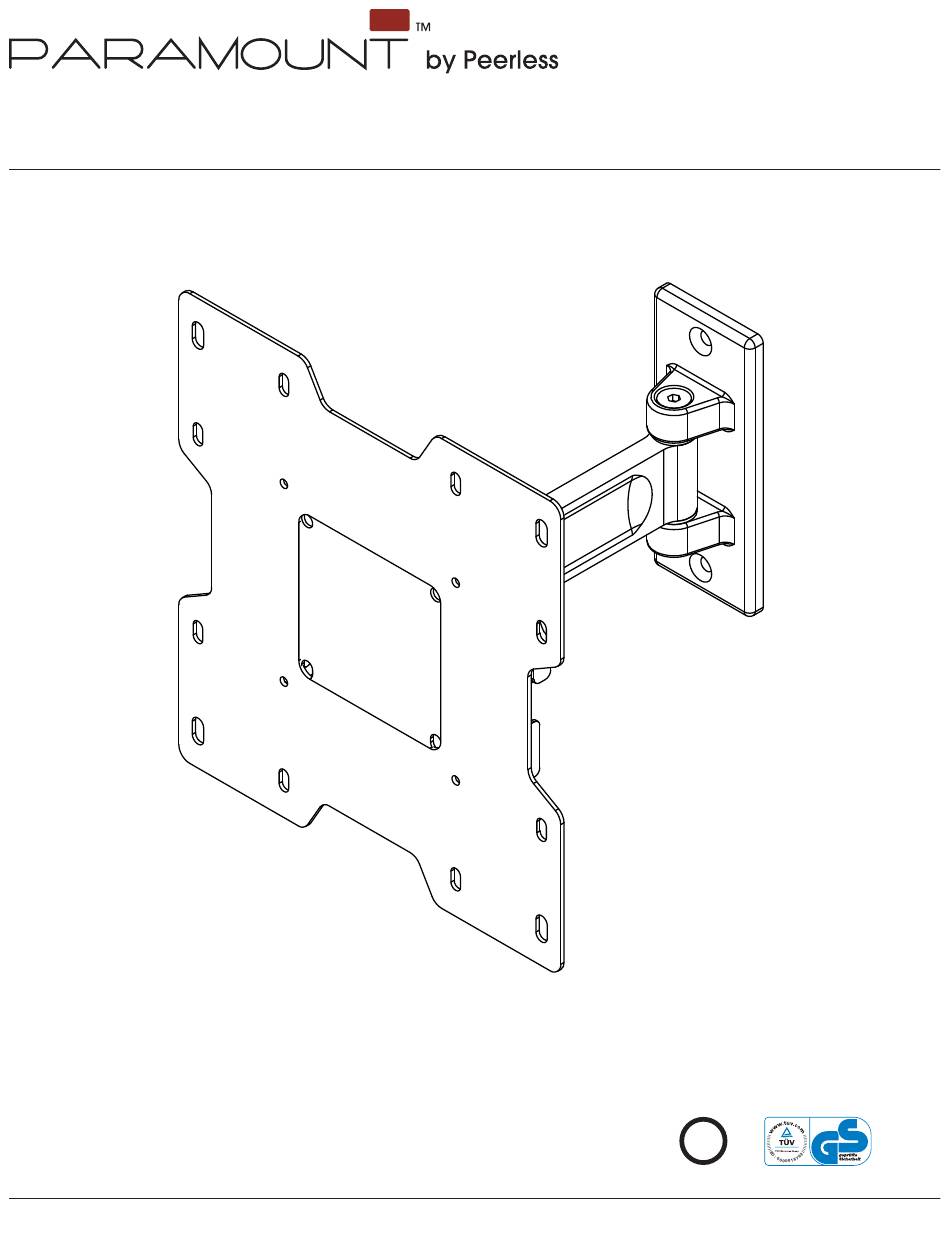

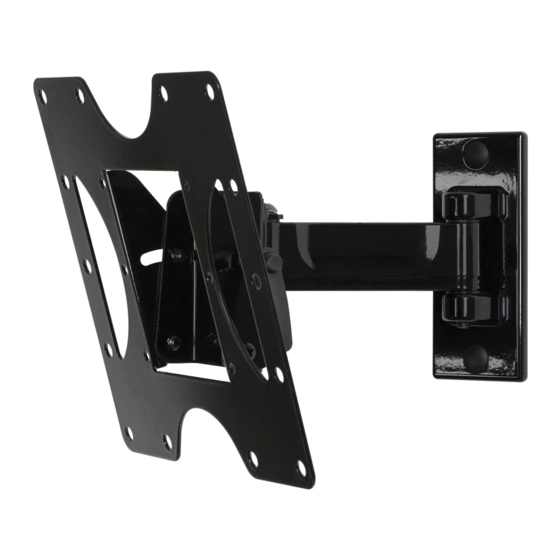

Paramount™ Pivot for 22" - 40" (56 - 102 cm) LCD screens
Models: PP740, PP740-S, PWV240/BK
Features:
• Fits 22" - 40" (56 - 102 cm) LCD screens
• Two tensionable pivot points for extensive adjustment of
viewing angle
U L
C
US
®
• VESA
75/100/200 x 100/200 x 200 compatible
©
• Frees up space by folding fl at against the wall
Max Load Capacity:
80 lb (36 kg)
ISSUED: 01-15-08 SHEET #: 095-9282-2 06-12-09
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für PEERLESS Paramount PP740
Inhaltszusammenfassung für PEERLESS Paramount PP740
-
Seite 34: Anbringung Und Zusammenbau
Anbringung und Zusammenbau: Paramount™-Schwenkhalterung für LCD-Bildschirme von 22-40 Zoll (56 - 102 cm) Modelle: PP740, PP740-S, PWV240/BK Merkmale: • Für LCD-Bildschirme von 56 - 102 cm (22 bis 40 Zoll) • Zwei spannbare Gelenke bieten vielseitige Einstellmöglichkeiten des Betrachtungswinkels © •... -
Seite 35: Für Den Zusammenbau Erforderliche Werkzeuge
HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112. -
Seite 36: Teileliste
Deutsch Bevor Sie beginnen, stellen Sie sicher, dass alle Teile gezeigt werden, die mit Ihrem Produkt. Teileliste PWV240/BK PP740 PP740-S Beschreibung Anz. Teile Nr. Teile Nr. 095-P1629 095-4629 A Wandhaltereinheit B Betondübel 590-0320 590-0320 C Abstandhalter 590-5005 590-5003 E M4 x 10 mm Kreuzschlitzschraube 504-9012 520-2027 504-2014... - Seite 37 Deutsch Lösen Sie die 1/4-20 x 1/2 Zoll Schrauben, um die Hakenhalterung (M) vor der Anbringung vom Wandhalter zu entfernen. 1/4-20 X 1/2 ZOLL SCHRAUBEN 37 von 46 AUSGEGEBEN: 01-15-08 BLATT NR.: 095-9282-2 06-12-09...
-
Seite 38: Anbringung An Wand Holzständerreihen
Deutsch Anbringung an Wand Holzständerreihen ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird. -
Seite 39: Anbringung An Massivbeton Oder Porenbetonstein
ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt. -
Seite 40: Befestigung Der Adapterplatte Am Bildschirm Unter Verwendung Von Vesa-Montagemuster
Deutsch BEFESTIGUNG VON ADAPTERPLATTE AN BILDSCHIRM UNTER VERWENDUNG VON VESA®-MONTAGEMUSTER 200 X 100 ODER 200 X 200 HINWEIS: DIE VESA-MUSTER 75 MM UND 100 MM SIND AUF DER FOLGENDEN SEITE AUFGEFÜHRT. Bringen Sie die Hakenhalterung (M) mit vier M5 x 6 mm Schrauben (K) und Scheiben Nr. -
Seite 41: Befestigung An Peerless-Adapterhalterung Modell Plp
Die Schnittstellenliste für LCD- oder Plasmabildschirme auf unserer Website www.peerlessmounts.com gibt Auskunft über die Kompatibilität Ihres Bildschirms. Sie können sich auch telefonisch mit unserem Kundendienst in Verbindung setzen und eine bildschirmspezifi sche Adapterhalterung des Modells PLP anfordern (nicht von UL geprüft). BEFESTIGUNG AN PEERLESS-ADAPTERHALTER- GENERISCHE ADAPTERPLATTE... -
Seite 42: Anbringung Des Neigungsknopfs Am Wandhalter (Optional)
Deutsch Anbringung des Neigungsknopfs am Wandhalter (optional) LINKE ODER RECHTE 1/4-20 X 1/2 ZOLL Um die werkzeugfreie Neigungseinstellung zu SCHRAUBE DURCH NEIGUNGSKNOPF ERSETZEN ermöglichen, ersetzen Sie eine der 1/4-20 x 1/2 Zoll Schrauben durch den Neigungsknopf (O). Schrau- ben Sie den Neigungsknopf (O) von Hand derart in den Wandhalter (A) ein, dass wie in der Vorderan- sicht dargestellt noch 6 mm vom Gewinde zu sehen sind. -
Seite 43: Kabelführung Und Einstellung Der Armspannung
Deutsch VORSICHT • Ziehen Sie die Schrauben nicht zu fest an. Durch Überdrehen kann der Halter beschädigt werden. Das maximale Drehmoment zum Festziehen der Schrauben darf 40 in • lb (4,5 Nm) nicht überschreiten. Die 10-32 x 1/2 Zoll Schrauben sind vorgespannt 1/4-20 X 1/2 ZOLL SCHRAUBEN und müssen nicht eingestellt werden. - Seite 44 Umdrehung. 44 von 46 AUSGEGEBEN: 01-15-08 BLATT NR.: 095-9282-2 06-12-09 © 2009, Peerless Industries, Inc. Alle Rechte vorbehalten. Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer. Peerless Industries, Inc. 3215 W. North Ave.
