daTEnblaTT

ET 570

4-Draht Intercom Modul

Das 4-Draht Intercom Modul ET 570 / ET 571 ist für den Ein-

bau in vorhandene Gehäuse oder für den Bau von Spezial-

Sprechstellen entwickelt worden. Ausgestattet mit 4-Draht

Technologie, in einem robusten Gehäuse mit Montage-

laschen für den einfachen Einbau.

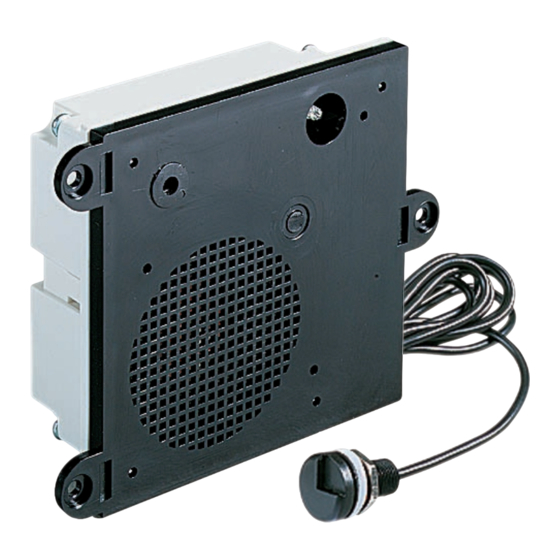

ET 570

4-Draht Intercom Modul in robustem Einbaugehäuse mit

eingebautem 2W-Verstärker, inkl. Elektretmikrofon MIC 480,

zum Anschluss eines externen Lautsprechers.

Datenblatt Version 2.1/0308 | Irrtum vorbehalten | Produkte können sich ohne Vorankündigung aufgrund von Verbesserungen verändern.

ET 570, ET 571

Anwendungsfälle für diese Intercom Module sind alle Arten

von Ruf- und Notrufeinrichtungen, in denen die Sprechstel-

le eingebaut wird. Beispiele sind Aufzugskabinen, Notruf-

säulen, Kassen automaten oder Schranken an Ein- oder Aus-

fahrten sowie Ein- oder Ausgängen.

ET 571 (ohne Abbildung)

4-Draht Intercom Modul wie ET 570, allerdings mit

integriertem Lautsprecher (8 Ohm).

w w w. co m m en d . co m

S 1

| 4

Seite 1 ET 570 4-Draht Intercom Modul ET 570, ET 571 Das 4-Draht Intercom Modul ET 570 / ET 571 ist für den Ein- Anwendungsfälle für diese Intercom Module sind alle Arten bau in vorhandene Gehäuse oder für den Bau von Spezial- von Ruf- und Notrufeinrichtungen, in denen die Sprechstel- Sprechstellen entwickelt worden.
Seite 2 • MIC 480 Mikrofon im Lieferumfang Gesprächsanzeige: LED rot ≥ 8 Ohm) ET 570 – anzuschließender Lautspr.: ≥ 8 Ohm Lautsprecher: • ET 570: Anschluss für externen Lautsprecher ( ET 571 – integrierter Lautspr.: 8 Ohm ET 571: Integrierter Lautsprecher (8 Ohm) Frequenzbereich: 100 –...
Seite 3 Achten Sie bei der Montage darauf, dass die Frontplatte des installiert werden. ET 570 / ET 571 ohne Abstand zur Montageplatte befestigt wird. Ansonsten entsteht ein „Akustischer Kurzschluss“ , der den Klang des ET 570 / ET 571 erheblich beeinträchtigen kann. MAsszEIchnung Maße in mm, kein Maßstab! AnschLuss 12,5 Ø3,2(3x)
Seite 4 QUALITÄTSGEPRÜFT. VERLÄSSLICH. EIN STARKES NETZWERK. WELTWEIT. COMMEND Produkte werden von Commend International in COMMEND ist rund um die Welt mit Commend Partnern vor Ort Salzburg, Österreich entwickelt und produziert. und sorgt mit maßgeschneiderten Intercom Lösungen für mehr Sicherheit und Kommunikation.
