Diagnose Der Schwingungsamplitude; Einstellung Stromausgang - Siemens SITRANS LVS200 Betriebsanleitung

8/16 oder 4 ... 20 mA Ausführung
Test-Taste
Sonde als Vollmelder eingesetzt
Failsafe Funktion liefert ein Vollsignal
Sonde als Leermelder eingesetzt
Failsafe Funktion liefert ein Leersignal

Diagnose der Schwingungsamplitude

NAMUR Ausführung (IEC 60947-5-6) und 8/16 mA oder 4 ... 20 mA Ausführung
Die Qualität der Messung ist abhängig von der Schwingungsamplitude der Sonde. Die
LED Diagnose gibt die Qualität der Schwingung an, die an die LVS200 Elektronik übertra-
gen wird.
• LED Diagnose aus: Die Qualität der Messung ist gut. Die Schwingungsamplitude ist
hoch.
• LED Diagnose blinkend: Die Qualität der Messung ist schlecht und die Schwin-
gungsamplitude nimmt mit zunehmendem Materialansatz an der Schwinggabel ab.
Stellen Sie die Empfindlichkeit in diesem Fall auf 'verminderte Empfindlichkeit'.
• LED Diagnose ein: Die Schwingung ist abgebrochen und die Schwinggabel vollstän-
dig mit Materialansatz behaftet.

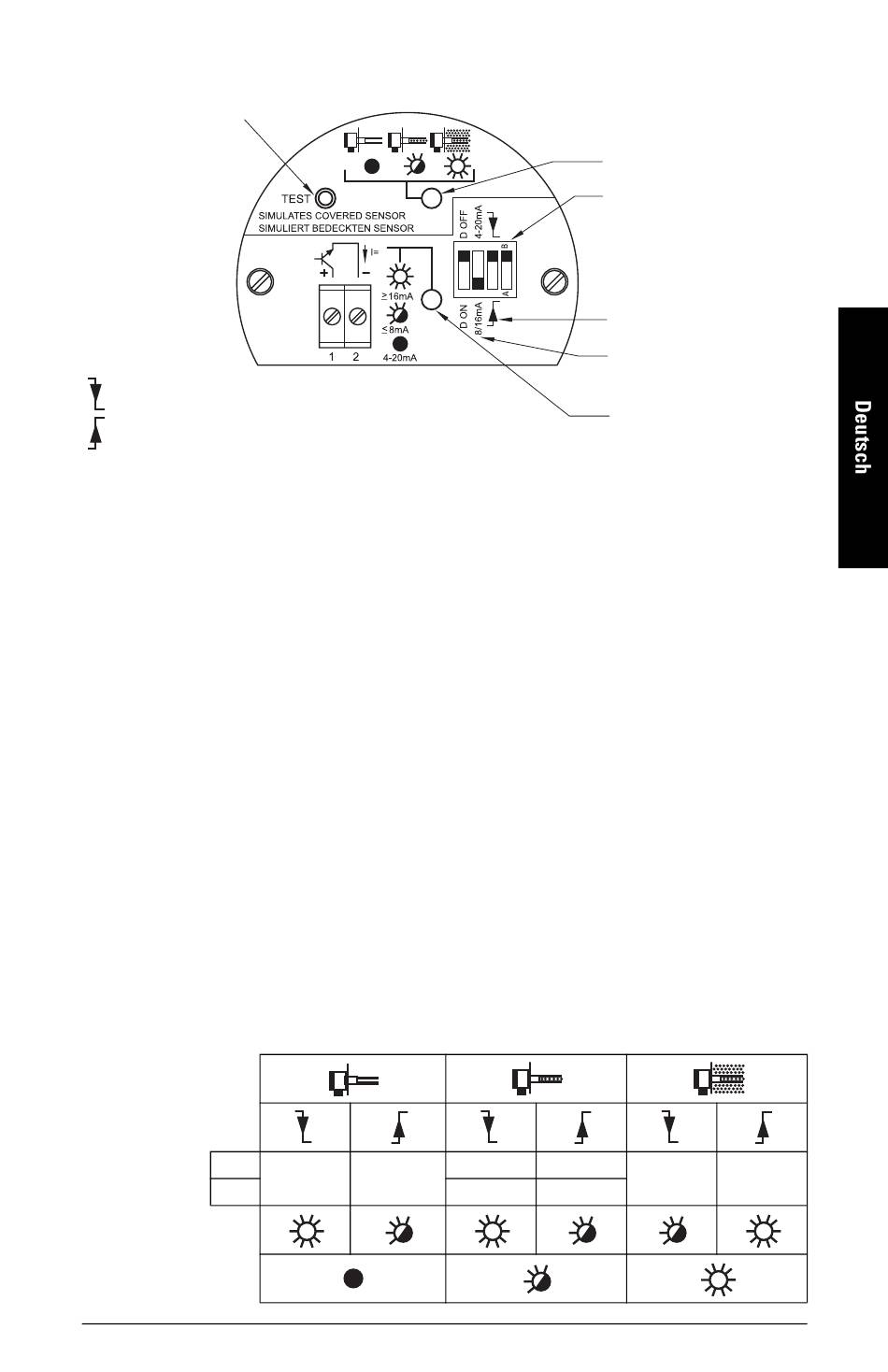

Einstellung Stromausgang

8/16 mA
Die Tabelle zeigt den Ausgangsstrom in Abhängigkeit von der gegebenen Situation:
• Schwinggabel ist sauber
• Schwinggabel mit Materialansatz: schwache Schwingungsamplitude wird angezeigt
• Schwinggabel ist vollständig mit Materialansatz behaftet und die Schwingung ist
abgebrochen.
D Off
Einstellg.
Diagnose
D On
LED Signal-
ausgang
LED
Diagnose
7ML19985FT62
I = 16 mA I = 8 mA
SITRANS LVS200 – BETRIEBSANLEITUNG
LED Diagnose
Einstellung der
Empfindlichkeit:
Befüllung oder Entleerung
Ausgangseinstellung
LED Signalausgang
I = 16 mA I = 8 mA
I = 20 mA I = 6 mA
B = Werkseinstellung
A = verminderte
Empfindlichkeit
I = 8 mA I = 16 mA
Seite DE-15
