7.1 Austausch der Spindel-Abdichtungen

7.1.1 Ausführung mit Dachmanschetten
PTFE-Dachmanschetten (Pos. 12) bestehend aus:
Durch die eingebaute Druckfeder (Pos. 15) ist diese
Spindelabdichtung selbstnachstellend.
Bei Undichtigkeiten an der Spindel ist der Dichtsatz
verschlissen und muss ausgetauscht werden.
Austausch der PTFE-Dachmanschetten:
ACHTUNG !
Vor Demontage der Armatur Punkt 10.0 und
11.0 beachten.
- Antrieb abbauen. (Siehe Betriebsanleitung des
Stellantriebs!).
- Bei Austausch der Dachmanschetten (Pos. 12) auf
richtige Reihenfolge und Einbaulage der Einzelteile
achten (siehe Bild 6).
- Dichtung (Pos. 17) muss erneuert werden.
Beschädigte Kegel-Spindeleinheiten müssen ebenfalls
ausgetauscht werden (Beschreibung siehe Punkt 7.2),
da ein neuer Dichtsatz bei beschädigter Spindel
innerhalb kurzer Zeit wieder undicht wird.
- Original Anleitung -
1 Grundring
4 Dichtringe
1 Deckring
Rev. 0040327000 5119
Einbau- und Betriebsanleitung
DG-Stellventile - STEVI

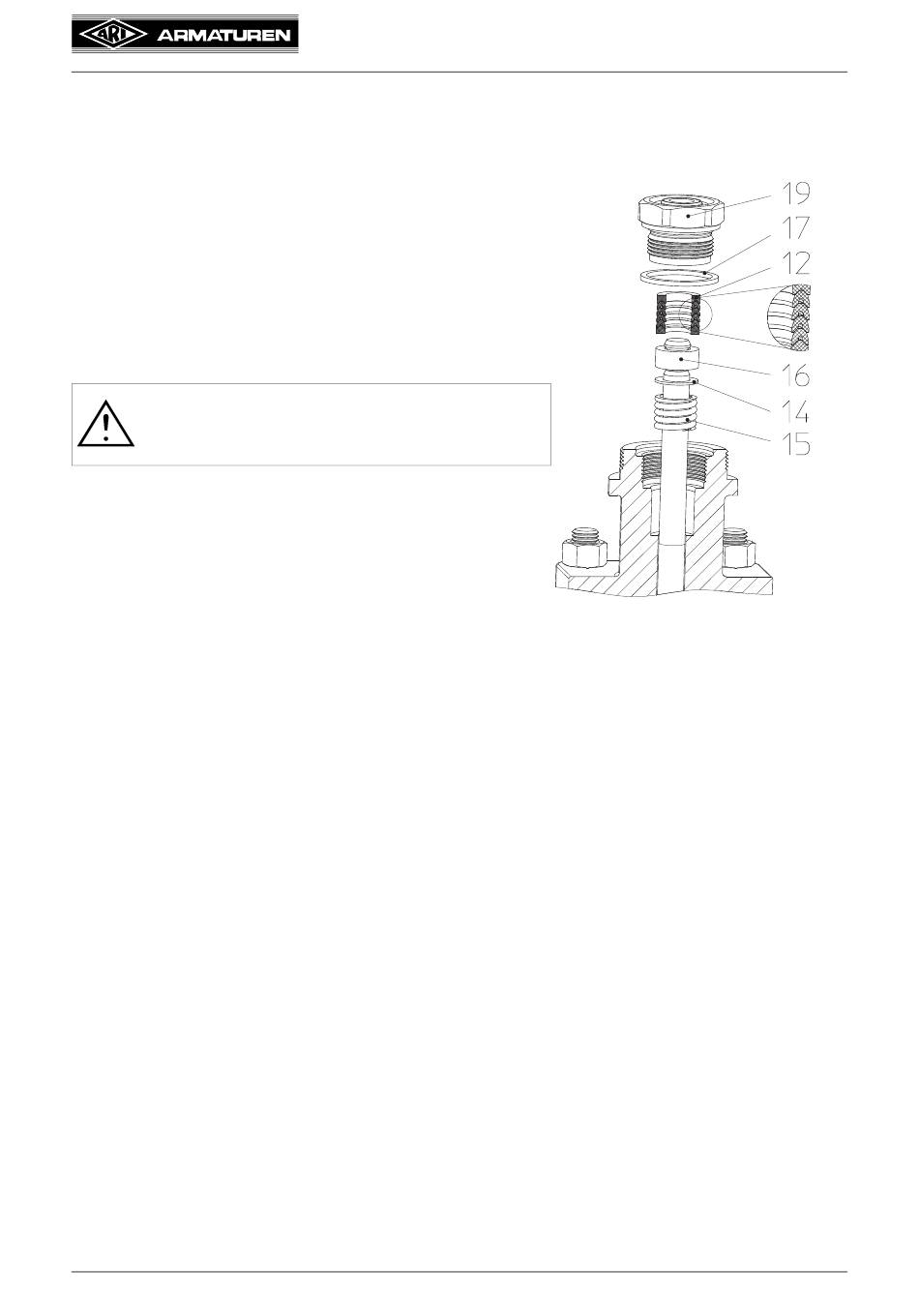

Bild 6:
Dachmanschetten
®
448 / 449
Seite 1-11
