1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしている
ことが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよび
シャーシのマニュアルの指示に従ってください。
2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー
ディオヘッダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続。
B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続。
C. アース (GND) をアース (GND) に接続。
D. MIC_RET と OUT_RET は、 HD オーディオパネル専用です。 AC 97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、 Realtek コントロールパネルの 「FrontMic」
タブで、 「録音音量」 を調整してください。

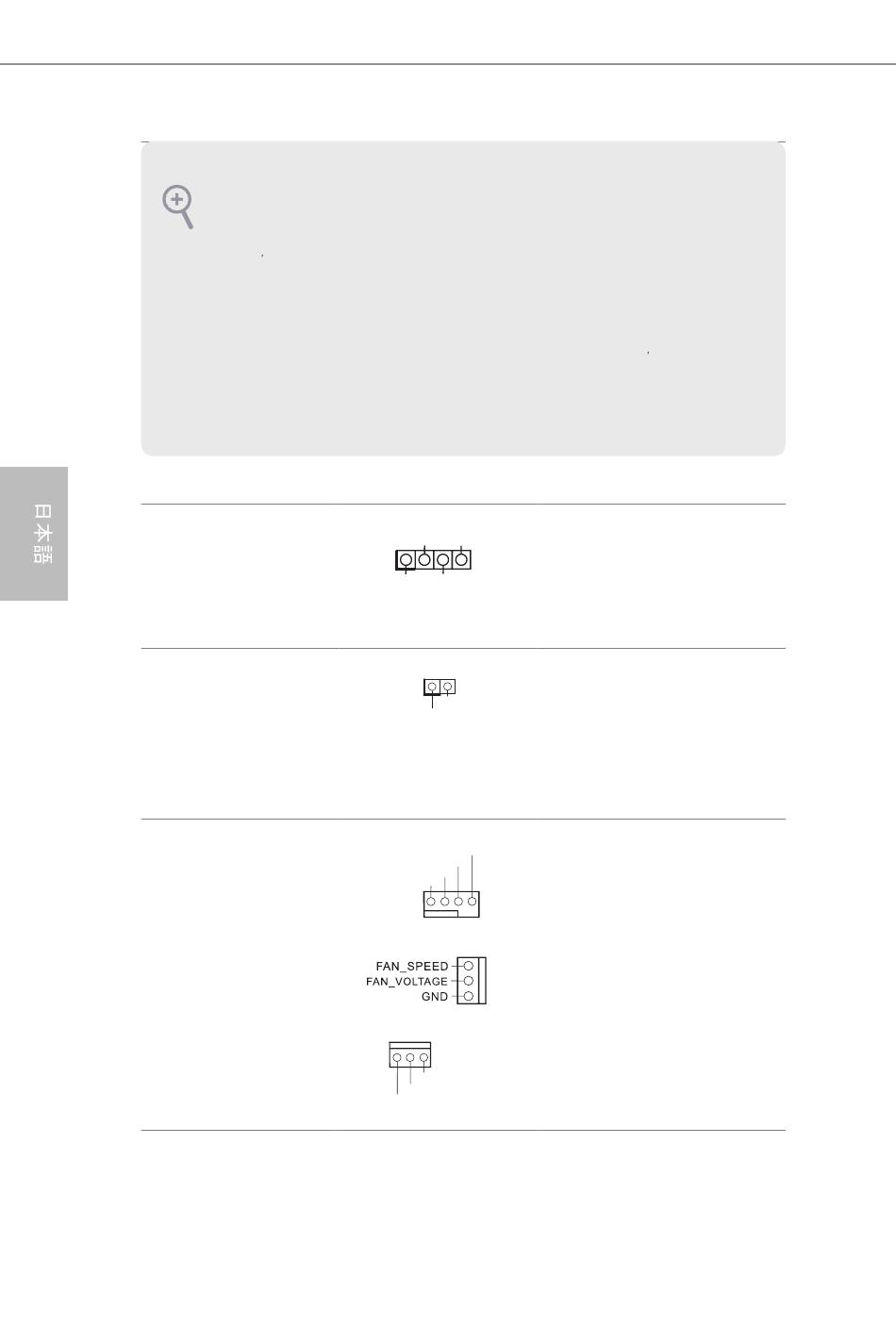

シャーシスピーカーヘッ
ダー
（4 ピン SPEAKER1）
（p.1、 No. 16 参照）
SPDIF Out コネクター
（2 ピン SPDIF_OUT1）
（p.1、 No. 25 参照）
シャーシと電源ファンコ
ネクター
（4 ピン CHA_FAN1）
（p.1、 No. 19 参照）
（3 ピン CHA_FAN2）
（p.1、 No. 26 参照）
（3 ピン PWR_FAN1）
（p.1、 No. 4 参照）
120
シャーシスピーカーはこ
DUMMY SPEAKER
のヘッダーに接続してく
1
+5V DUMMY ださい。
ケーブルを使用して、
1
HDMI VGA カードの
GND
SPDIFOUT
SPDIF_OUT コネクター
をこのヘッダーに接続し
てください。
ファンケーブルはファン
FAN_SPEED_CONTROL
FAN_SPEED
コネクターに接続し、 黒
+12V
GND
線とアースピンを合わせ
てください。
1 2 3 4
GND
+12V
FAN_SPEED
