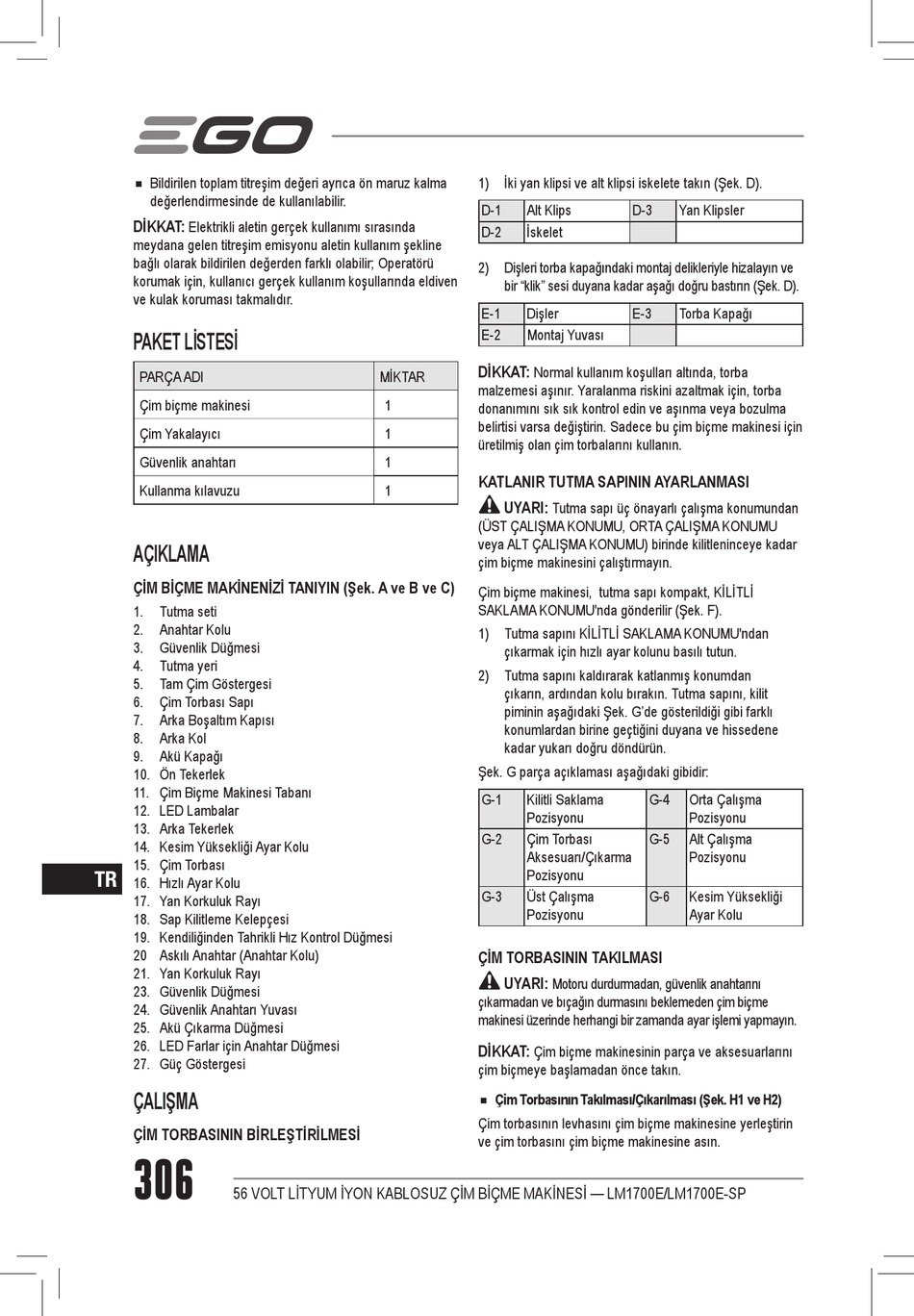

Bildirilen toplam titreşim değeri ayrıca ön maruz kalma
değerlendirmesinde de kullanılabilir.
DİKKAT:
Elektrikli aletin gerçek kullanımı sırasında
meydana gelen titreşim emisyonu aletin kullanım şekline
bağlı olarak bildirilen değerden farklı olabilir; Operatörü
korumak için, kullanıcı gerçek kullanım koşullarında eldiven
ve kulak koruması takmalıdır.
PAKET LİSTESİ
PARÇA ADI
Çim biçme makinesi
Çim Yakalayıcı
Güvenlik anahtarı
Kullanma kılavuzu
AÇIKLAMA
ÇİM BİÇME MAKİNENİZİ TANIYIN (Şek. A ve B ve C)
1. Tutma seti
2. Anahtar Kolu
3. Güvenlik Düğmesi
4. Tutma yeri
5. Tam Çim Göstergesi
6. Çim Torbası Sapı
7. Arka Boşaltım Kapısı
8. Arka Kol
9. Akü Kapağı
10. Ön Tekerlek
11. Çim Biçme Makinesi Tabanı
12. LED Lambalar
13. Arka Tekerlek
14. Kesim Yüksekliği Ayar Kolu
15. Çim Torbası
TR
16. Hızlı Ayar Kolu
17. Yan Korkuluk Rayı
18. Sap Kilitleme Kelepçesi
19. Kendiliğinden Tahrikli Hız Kontrol Düğmesi
20 Askılı Anahtar (Anahtar Kolu)
21. Yan Korkuluk Rayı
23. Güvenlik Düğmesi
24. Güvenlik Anahtarı Yuvası
25. Akü Çıkarma Düğmesi
26. LED Farlar için Anahtar Düğmesi
27. Güç Göstergesi
ÇALIŞMA
ÇİM TORBASININ BİRLEŞTİRİLMESİ
306
56 VOLT LİTYUM İYON KABLOSUZ ÇİM BİÇME MAKİNESİ — LM1700E/LM1700E-SP
1) İki yan klipsi ve alt klipsi iskelete takın (Şek. D).
D-1 Alt Klips
D-2 İskelet
2) Dişleri torba kapağındaki montaj delikleriyle hizalayın ve
bir "klik" sesi duyana kadar aşağı doğru bastırın (Şek. D).
E-1 Dişler
E-2 Montaj Yuvası
DİKKAT:
Normal kullanım koşulları altında, torba
MİKTAR
malzemesi aşınır. Yaralanma riskini azaltmak için, torba
1
donanımını sık sık kontrol edin ve aşınma veya bozulma
belirtisi varsa değiştirin. Sadece bu çim biçme makinesi için
1
üretilmiş olan çim torbalarını kullanın.
1
KATLANIR TUTMA SAPININ AYARLANMASI
1
UYARI:
(ÜST ÇALIŞMA KONUMU, ORTA ÇALIŞMA KONUMU
veya ALT ÇALIŞMA KONUMU) birinde kilitleninceye kadar
çim biçme makinesini çalıştırmayın.
Çim biçme makinesi, tutma sapı kompakt, KİLİTLİ
SAKLAMA KONUMU'nda gönderilir (Şek. F).
1) Tutma sapını KİLİTLİ SAKLAMA KONUMU'ndan
çıkarmak için hızlı ayar kolunu basılı tutun.
2) Tutma sapını kaldırarak katlanmış konumdan
çıkarın, ardından kolu bırakın. Tutma sapını, kilit
piminin aşağıdaki Şek. G'de gösterildiği gibi farklı
konumlardan birine geçtiğini duyana ve hissedene
kadar yukarı doğru döndürün.
Şek. G parça açıklaması aşağıdaki gibidir:
G-1 Kilitli Saklama
Pozisyonu
G-2 Çim Torbası
Aksesuarı/Çıkarma
Pozisyonu
G-3 Üst Çalışma
Pozisyonu
ÇİM TORBASININ TAKILMASI
UYARI:
Motoru durdurmadan, güvenlik anahtarını
çıkarmadan ve bıçağın durmasını beklemeden çim biçme
makinesi üzerinde herhangi bir zamanda ayar işlemi yapmayın.
DİKKAT:
Çim biçme makinesinin parça ve aksesuarlarını
çim biçmeye başlamadan önce takın.
◾
Çim Torbasının Takılması/Çıkarılması (Şek. H1 ve H2)
Çim torbasının levhasını çim biçme makinesine yerleştirin
ve çim torbasını çim biçme makinesine asın.
D-3 Yan Klipsler
E-3 Torba Kapağı
Tutma sapı üç önayarlı çalışma konumundan
G-4 Orta Çalışma
Pozisyonu
G-5 Alt Çalışma
Pozisyonu
G-6 Kesim Yüksekliği
Ayar Kolu
