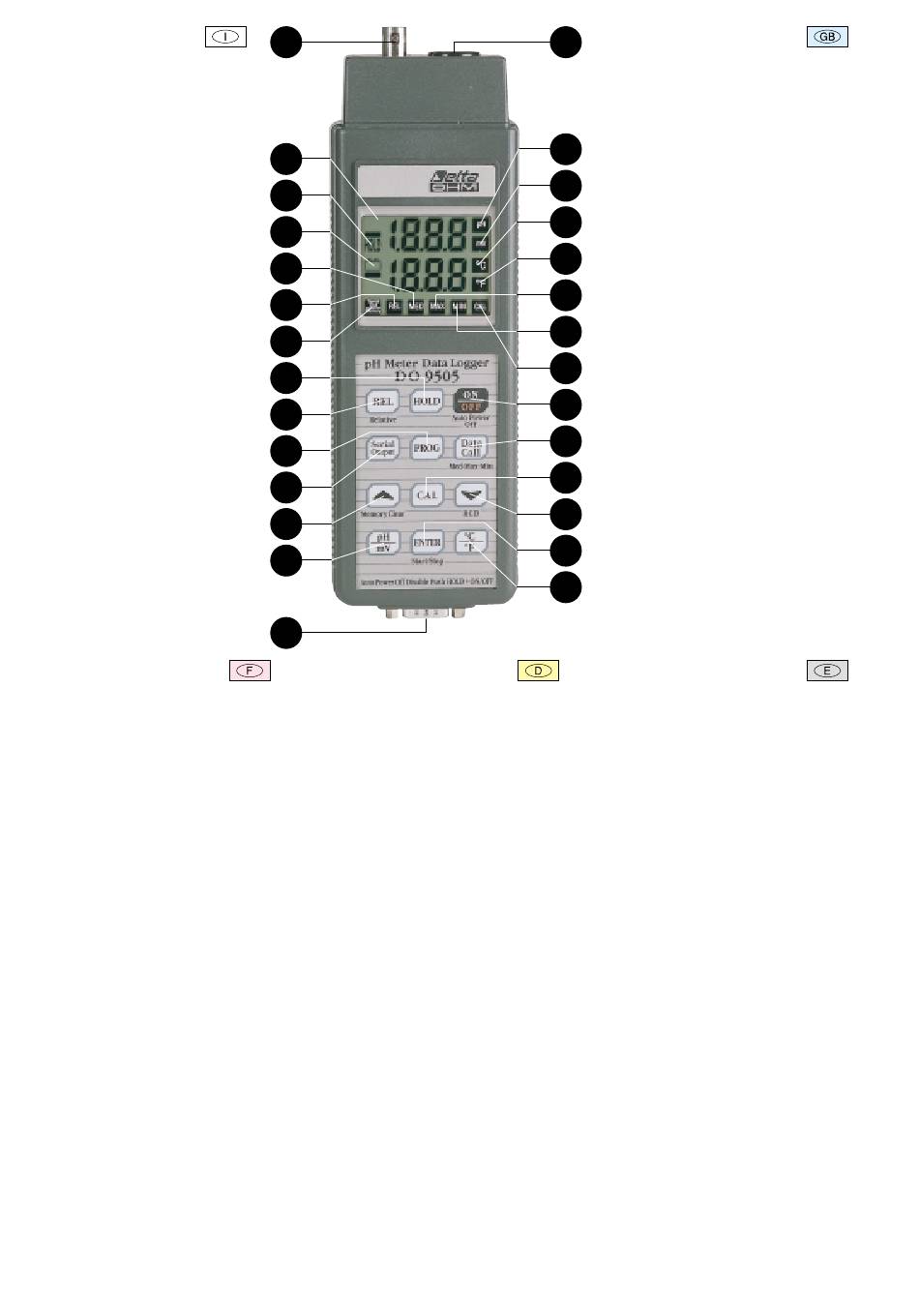

1 Ingresso A, connettore BNC
2 Doppio display LCD
3 Il simbolo indica che è stato azionato il pul-
sante HOLD
4 Simbolo batteria
5 Il display indica il valore medio
6 Il display indica il valore relativo
7 A seconda della funzione scelta, il simbolo
indica che è in funzione l'uscita seriale
RS232C oppure che lo strumento sta
memorizzando
8 Pulsante per bloccare la lettura HOLD
9 Pulsante per eseguire misure relative
10 Pulsante per selezionare i vari programmi
11 Pulsante per selezionare la funzione di
uscita seriale
12 Quando abilitato, il pulsante incrementa il
valore sul display o resetta la memoria
13 Pulsante per selezionare la misura di pH o
mV
14 Connettore SUB D a 9 poli maschio per
uscita seriale RS232C
15 Ingresso B per sonde di temperatura della
serie TP 870
16 La misura visualizzata è in pH
17 La misura visualizzata è in mV
18 La misura visualizzata è in °C
19 La misura visualizzata è in °F
20 Il display indica il valore massimo
21 Il display indica il valore minimo
22 Il simbolo acceso indica che si è nella fun-
zione calibrazione
23 Pulsante per accendere o spegnere lo stru-
mento
24 Azionando il pulsante, in sequenza sul
display appariranno i valori massimo, mini-
mo, medio e attuale memorizzati
25 Pulsante per entrare nella funzione calibra-
zione
26 Quando abilitato, il pulsante decrementa il
valore indicato dal display, il pulsante
avvia, arresta, resetta la funzione di REC.
27 Il pulsante ha varie funzioni: avvia od arre-
sta la memorizzazione,oppure conferma i
parametri impostati
28 Il pulsante seleziona la lettura della tempe-
ratura in °C oppure°F
1 Entrée A, connecteur BNC.
2 Double visu LCD.
3 Ce symbole indique que la touche Hold a été
actionnée.
4 Symbole pile.
5 Le display indique la valeur moyenne.
6 Le display indique la valeur relative.
7 Suivant la fonction choisie, le symbole indique
que la fonction RS232C est allumée, ou bien
que l'instrument est en train de mémoriser.
8 Touche pour bloquer la lecture HOLD.
9 Touche pour réaliser des mesures relatives.
10 Touche pour sélectionner les différents pro-
grammes.
11 Touche pour sélectionner la fonction de sortie
SEQUENTIELLE.
12 Quand il est actionné, le bouton augmente la
valeur sur la visu ou remet la mémoire à zéro.
13 Touche pour sélectionner la mesure de pH ou
mV.
14 Connecteur SUB D à 9 pôles mâle pour sortie
séquentielle RS232C.
15 Entrée B pour sondes de température de la série
TP 870.
16 La mesure visualisée est en pH.
17 La mesure visualisée est en mV.
18 La mesure visualisée est en °C.
19 La mesure visualisée est en °F.
20 Le display indique la valeur maximum.
21 Le display indique la valeur minimum.
22 Le symbole allumé indique que l'on est dans la
fonction étalonnage.
23 Touche pour allumer ou couper l'instrument.
24 Quand on actionne la touche, la visu affiche en
séquence les valeurs maximum, minimum,
moyenne et actuelle mémorisées.
25 Touche pour entrer dans la fonction étalonnage.
26 Quand il est actionné, la touche diminue la
valeur indiquée par la visu, la touche active,
arrête et remet à zéro la fonction de REC.
27 Cette touche a différentes fonctions: il met en
marche et arrête la mémorisation, confirme les
paramètres introduits.
28 La touche sélectionne la lecture de la tempéra-
ture en °C ou en °F.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1 Eingang A, Verbinder BNC.
2 Doppelanzeige LCD.
3 Das Zeichen bedeutet, daß HOLD gedrückt wor-
den ist.
4 Anzeige Batterie.
5 Die Anzeige zeigt den Mittelwert.
6 Die Anzeige zeigt den relativen Wert.
7 Je nach gewählter Funktion bedeutet das
Zeichen, daß Funktion RS232C eingeschaltet ist
oder daß das Gerät speichert.
8 Drucktaste zum Anhalten der HOLD-Lesung.
9 Drucktaste zur Durchführung relativer
Messungen.
10 Drucktaste zur Wahl der verschiedenen
Programme.
11 Drucktaste zur Wahl der Funktion serieller
Ausgang.
12 Durch Druck dieser Taste wird der Wert auf der
LCD-Anzeige erhöht oder der Speicher zurück-
gestellt.
13 Taste zur Wahl der pH-oder mV-Messungen.
14 9-poliger Steckverbinder SUB D für seriellen
Ausgang RS232C.
15 Eingang B für Temperaturfühler Baureihe
TP 870.
16 Der angezeigte Wert ist in pH .
17 Der angezeigte Wert ist in mV.
18 Der angezeigte Wert ist in °C.
19 Der angezeigte Wert ist in °F.
20 Die Anzeige zeigt den MAX-Wert.
21 Die Anzeige zeigt den MIN-Wert.
22 Das Aufleuchten der Zeichen bedeutet, daß man
in Funktion Einstellung ist.
23 Taste zum Ein- oder Ausschalten des Gerätes.
24 Durch Druck dieser Taste erscheinen auf der
Anzeige der Reihenfolge nach die Max-, MIN-
und Mittelwerte und die zur Zeit eingespeicher-
ten Werte.
25 Taste für die Einschaltung der Funktion
Einstellung.
26 Durch Druck dieser Taste wird der angezeigte
Wert verringert. Von der Anzeige aus schaltet
die Taste die REC-Funktion ein, hält sie an und
stellt sie auf Null.
27 Diese Taste hat verschiedene Funktionen:
Start/Stop der Speicherung und Bestätigung der
eingestellten Parameter.
28 Taste zur Wahl der Temperaturmessung in °C
und °F.
1 Input A, BNC connector
15
2 Double LCD display
3 The symbol indicates that the HOLD key
has been pressed
4 Battery symbol
5 The display shows the mean value
6 The display shows the relative value
7 Depending on the function chosen, the
symbol indicates that the RS232C function
16
is switched on or that the instrument is
storing
8 HOLD key for blocking the reading
17
9 Key for taking relative measurements
10 Key for selecting the various programs
11 Key for selecting the serial output function
18
12 When enabled, the key increases the values
shown on the display or resets the memory
13 Key for selecting pH or mV measurement
19
14 SUB D male 9-pole output for RS232C
15 Input B for temperature probes of series
TP 870
20
16 The measurement shown is in pH
17 The measurement shown is in mV
21
18 The measurement shown is in °C
19 The measurement shown is in °F
20 The display shows the maximum value
22
21 The display shows the minimum value
22 When lit, the symbol indicates that the cali-
bration function is in progress
23
23 Key for switching the instrument on and off
24 When pressed in sequence the key indica-
tes the stored maximum, minimum, mean
24
and current values
25 Key for selecting the calibration function
26 When enabled, the key decreases the value
25
shown on the display, starts, stops and
resets the REC function
27 The key has various functions: it starts and
26
stops storage, or confirms the set parame-
ters
27
28 The key selects temperature reading in °C
or °F
28
1 Entrada A, conector BNC.
2 Doble display LCD.
3 El símbolo indica que ha sido accionado el pul-
sador HOLD.
4 Símbolo pila.
5 El display indica el valor medio.
6 El display indica el valor relativo.
7 Dependiendo de la función seleccionada, el sím-
bolo indica que está en funcionamiento la salida
serial RS232C o que el instrumento está memo-
rizando.
8 Pulsador para bloquear la lectura HOLD.
9 Pulsador para efectuar medidas relativas.
10 Pulsador para seleccionar los distintos progra-
mas.
11 Pulsador para seleccionar la función de salida
serial.
12 Cuando está habilitado, el pulsador incrementa
el valor en el display o cancela la memoria.
13 Pulsador para seleccionar la medida de pH o
mV.
14 Conector SUB D a 9 polos macho para salida
serial RS232C.
15 Entrada B para sondas de temperatura de la
serie TP870.
16 La medida indicada es en pH.
17 La medida indicada es en mV.
18 La medida indicada es en °C.
19 La medida indicada es en °F.
20 El display indica el valor máximo.
21 El display indica el valor mínimo.
22 El símbolo encendido indica que se está en la
función de calibración.
23 Pulsador para encender o apagar el instrumento
24 Accionado el pulsador, aparecen en secuencia
en el display los valores máximos, mínimos,
medios y actuales memorizados.
25 Pulsador para entrar en la función calibración.
26 Cuando está habilitado, el pulsador disminuye
el valor en el display. El pulsador inicia, detiene,
cancela la función REC.
27 El pulsador posee varias funciones: inicia o
detiene la memorización, o confirma los pará-
metros seleccionados.
28 El pulsador selecciona la lectura de la tempera-
tura en °C o °F.
