Bedienungsanletung | Users manual

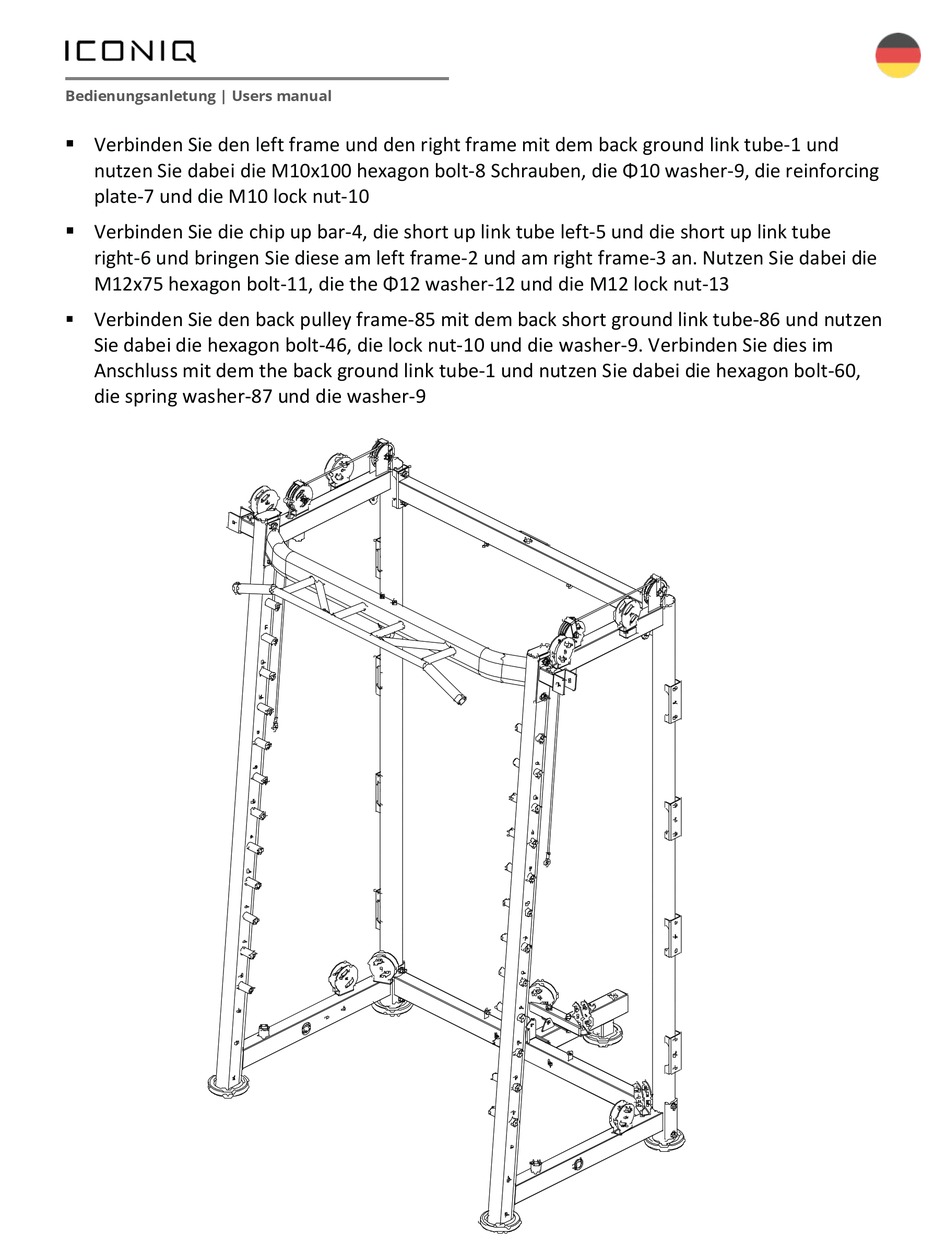

§ Verbinden Sie den left frame und den right frame mit dem back ground link tube-1 und
nutzen Sie dabei die M10x100 hexagon bolt-8 Schrauben, die Φ10 washer-9, die reinforcing
plate-7 und die M10 lock nut-10
§ Verbinden Sie die chip up bar-4, die short up link tube left-5 und die short up link tube
right-6 und bringen Sie diese am left frame-2 und am right frame-3 an. Nutzen Sie dabei die
M12x75 hexagon bolt-11, die the Φ12 washer-12 und die M12 lock nut-13
Verbinden Sie den back pulley frame-85 mit dem back short ground link tube-86 und nutzen
§
Sie dabei die hexagon bolt-46, die lock nut-10 und die washer-9. Verbinden Sie dies im
Anschluss mit dem the back ground link tube-1 und nutzen Sie dabei die hexagon bolt-60,
die spring washer-87 und die washer-9
