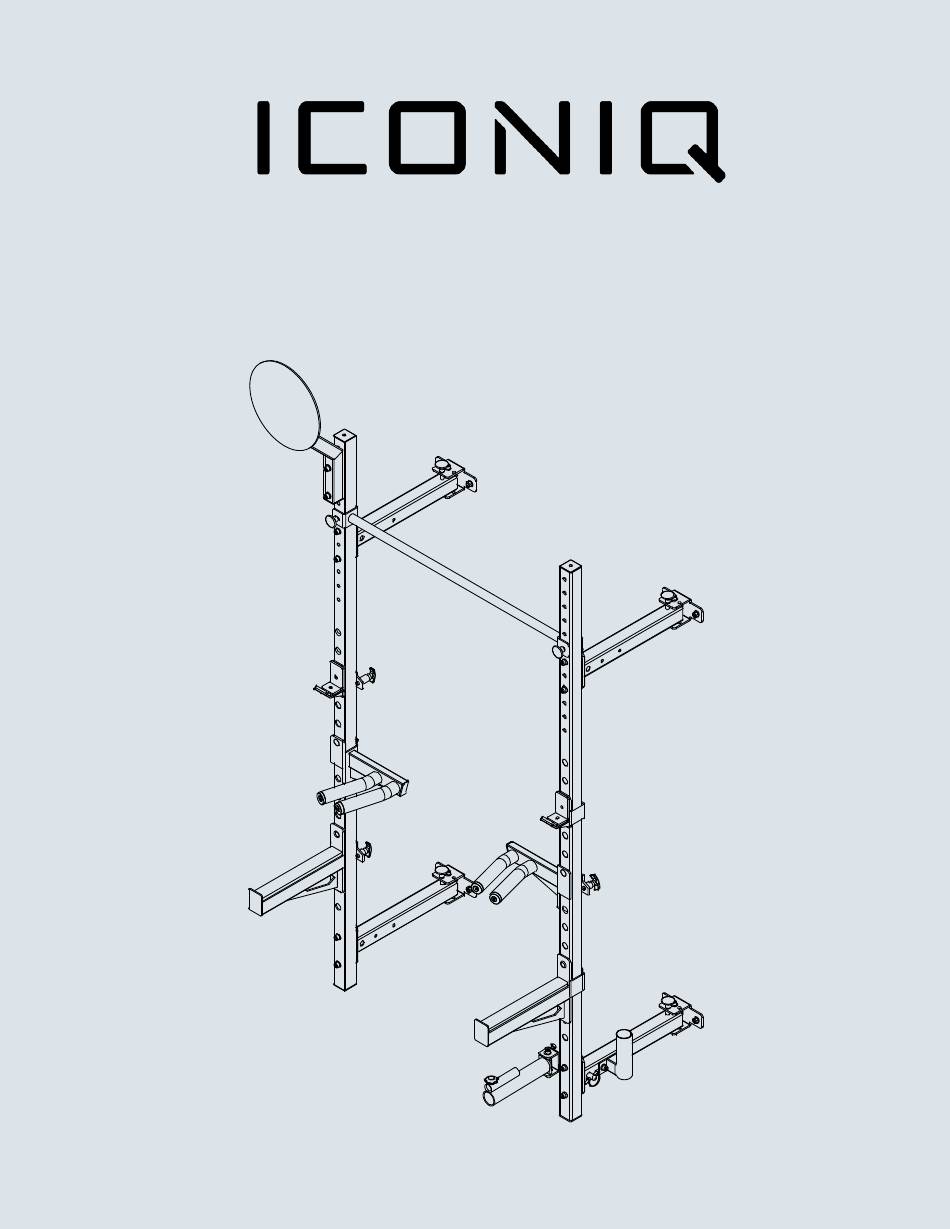

- Seite 1 CF200 Crosstrain Rack www.iconiqsports.com...
- Seite 2 „If exercise could be packed into a pill, it would be the single most widely prescribed and beneficial medicine in the nation.” Robert H. Butler Lieber Kunde, Ich wünsche Dir alle deine Trainingsziele mit diesem Iconiq Rack zu erreichen. Live long and prosper! Ivan Lukanov CEO Iconiq Sports Technology Darmstadt...
-
Seite 3: Sicherheitshinweise
Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu s chützen, empfiehlt es sich ICONIQ® Bodenschutzmatten dauerhaft unter das Gerät zu legen. A chten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist. - Seite 4 Bedienungsanletung | Users manual Teileliste Beschreibung Anzahl HOLDER SUPPORT TUBE UPRIGHT TUBE CHIN-UP BAR PIN (SHORT) 1 Paar J-HOOKS EXPANSION SCREW HEXAGON SOCKET CAP BOLT M12*110 + TWO WASHERS 12 + LOCK NUT M12 HEXAGON SOCKET CAP BOLT M12*85 + TWO WASHERS 12 + LOCK NUT M12 WALL BALL TARGET SUPPORT WALL BALL TARGET TWO WASHERS 10 + LOCK NUT M10...
-
Seite 5: Schritt 1: Montage Der Hauptteile
Bedienungsanletung | Users manual Schritt 1: Montage der Hauptteile Für jede der Haupt-Tragesäulen folgende Montageschritte durchführen: 1. Bitte Teil-Nr. (1) nehmen und zur Markierung aller Bohrlöcher für die Wand nutzen. Dabei vorher die Maße der waagerechten und senkrechten Länge und Höhe der Teile-Nr. (3) sowie (4) ausmessen. 2. -
Seite 6: Schritt 2: Montage Von Zubehör
Bedienungsanletung | Users manual Schritt 2: Montage von Zubehör 1. Teil-Nr. (4) mit der Hauptsäule Teile-Nr. (3) durch Nutzung von Schrauben Teil-Nr. (5) verbinden. 2. Verbinden Sie Teil-Nr. (6), Teil-Nr. (15) und Teil-Nr. (17) mit den Hauptsäulen Teil-Nr. (3) mit Teil-Nr. (16). 3. - Seite 7 Bedienungsanletung | Users manual Schritt 3: Montage Rotational Core Beschreibung Anzahl BAR SUPPORT ROTATIONAL SUPPORT AXIS PLUM SHAPED SCREW NYLON BUSHING LOCK PIN EXAGON SOCKET CAP BOLT M12*105+TWO WASHERS 12+LOCK NUT M12...
-
Seite 8: Rack Zuklapppen
Bedienungsanletung | Users manual Rack zuklapppen Das Rack kann zugeklappt werden, wenn Sie das Training beendet haben. Kontakt für Rückfragen __________________________________________________ Iconiq Sports Technology GmbH Dr.-Robert-Murjahn-Str. 7 6 4372 Ober-Ramstadt Phone +49 6154 6097 131 Email: info@iconiqsports.com www.iconiqsports.com... - Seite 9 Robert H. Butler Dear Customer, I wish you to achieve all your training goals with this Iconiq product. Live long and prosper! Ivan Lukanov CEO Iconiq Sports Technology Darmstadt, Germany...
-
Seite 10: Security Advise
This training device may only be used for its specific purpose: for the physical training of adult persons only. A misuse may possibly may lead to accidents, damage to health or damage to the training device. Iconiq Sports Technology GmbH or the distributor can not be held liable for damage caused by improper handling. -
Seite 11: Parts List
Bedienungsanletung | Users manual Parts list Description Quantity HOLDER SUPPORT TUBE UPRIGHT TUBE CHIN-UP BAR PIN (SHORT) 1 pair J-HOOKS EXPANSION SCREW HEXAGON SOCKET CAP BOLT M12*110 + TWO WASHERS 12 + LOCK NUT M12 HEXAGON SOCKET CAP BOLT M12*85 + TWO WASHERS 12 + LOCK NUT M12 WALL BALL TARGET SUPPORT WALL BALL TARGET TWO WASHERS 10 + LOCK NUT M10... - Seite 12 Bedienungsanletung | Users manual Step 1: Assembling the main parts Perform for each of the main tubes the following assembly: 1. Take Part-Nr. (1) and used it to highlight the drilling holes on the wall. Please measure the hole distance using the tubes Nr.
- Seite 13 Bedienungsanletung | Users manual Step 2: Assembling the accessories 1. Attach part (4) to the two parts (3) using parts (5). 2. Attach part (6), part (15) and part (17) with parts (3) with part (16). 3. Attach part (19) to part (2) using the two bolt assemblies (20). 4.
- Seite 14 Bedienungsanletung | Users manual Step 3: Assembly of the Rotational Core Description Quantity BAR SUPPORT ROTATIONAL SUPPORT AXIS PLUM SHAPED SCREW NYLON BUSHING LOCK PIN EXAGON SOCKET CAP BOLT M12*105+TWO WASHERS 12+LOCK NUT M12...
- Seite 15 Bedienungsanletung | Users manual Fold the rack You can fold the rack after finishing your training. Contact us anytime __________________________________________________ Iconiq Sports Technology GmbH Dr.-Robert-Murjahn-Str. 7 6 4372 Ober-Ramstadt Phone +49 6154 6097 131 Email: info@iconiqsports.com www.iconiqsports.com...
- Seite 16 Bedienungsanletung | Users manual © 2018 by Iconiq Sports Technology GmbH Alle Rechte vorbehalten/ All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
