Bedienungsanletung | Users manual

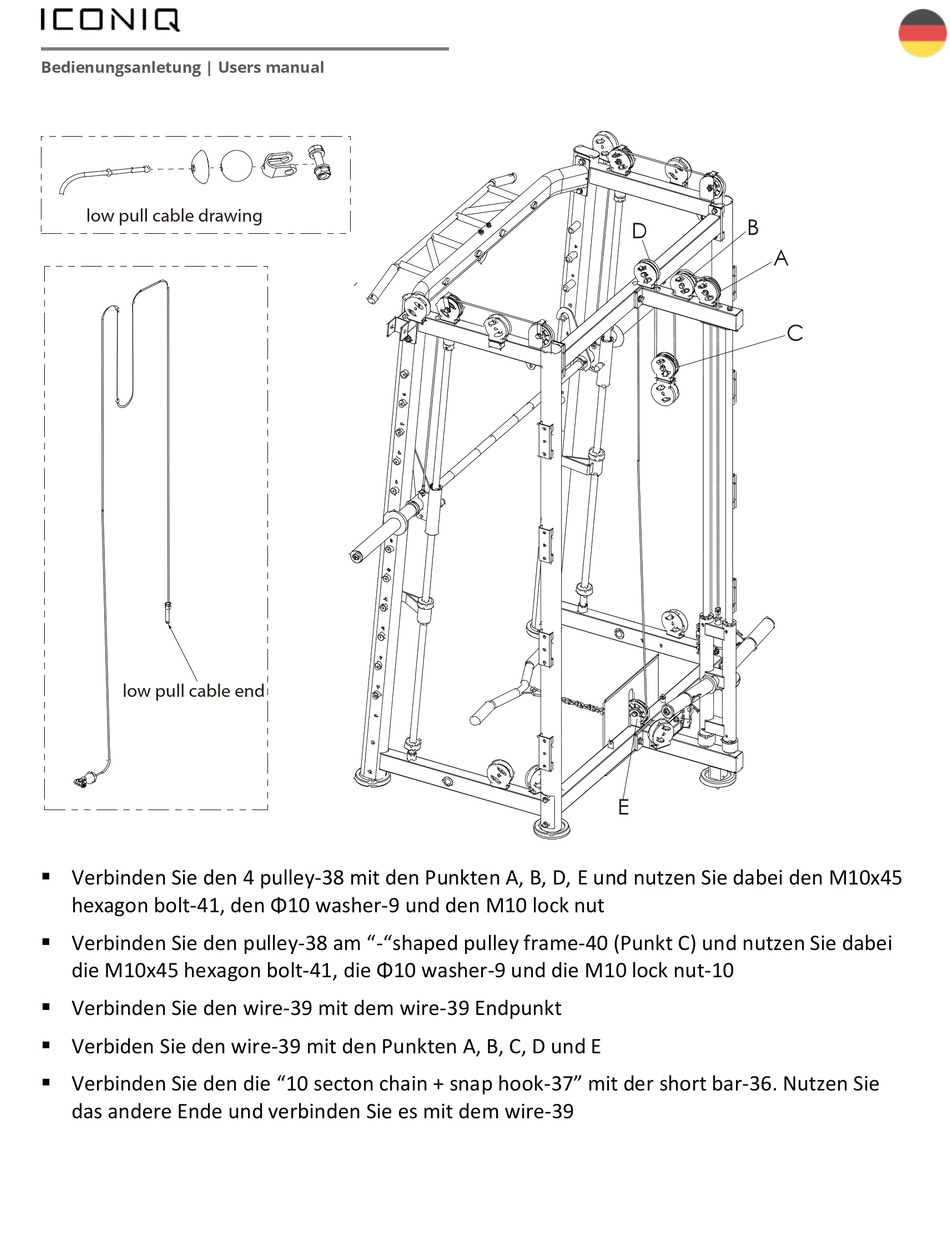

low pull cable drawing
low pull cable end
§ Verbinden Sie den 4 pulley-38 mit den Punkten A, B, D, E und nutzen Sie dabei den M10x45
hexagon bolt-41, den Φ10 washer-9 und den M10 lock nut
§ Verbinden Sie den pulley-38 am "-"shaped pulley frame-40 (Punkt C) und nutzen Sie dabei
die M10x45 hexagon bolt-41, die Φ10 washer-9 und die M10 lock nut-10
§ Verbinden Sie den wire-39 mit dem wire-39 Endpunkt
§ Verbiden Sie den wire-39 mit den Punkten A, B, C, D und E
§ Verbinden Sie den die "10 secton chain + snap hook-37" mit der short bar-36. Nutzen Sie
das andere Ende und verbinden Sie es mit dem wire-39
B
D
A
C
E
