Inhaltszusammenfassung für ICONIQ Smith Power Pro

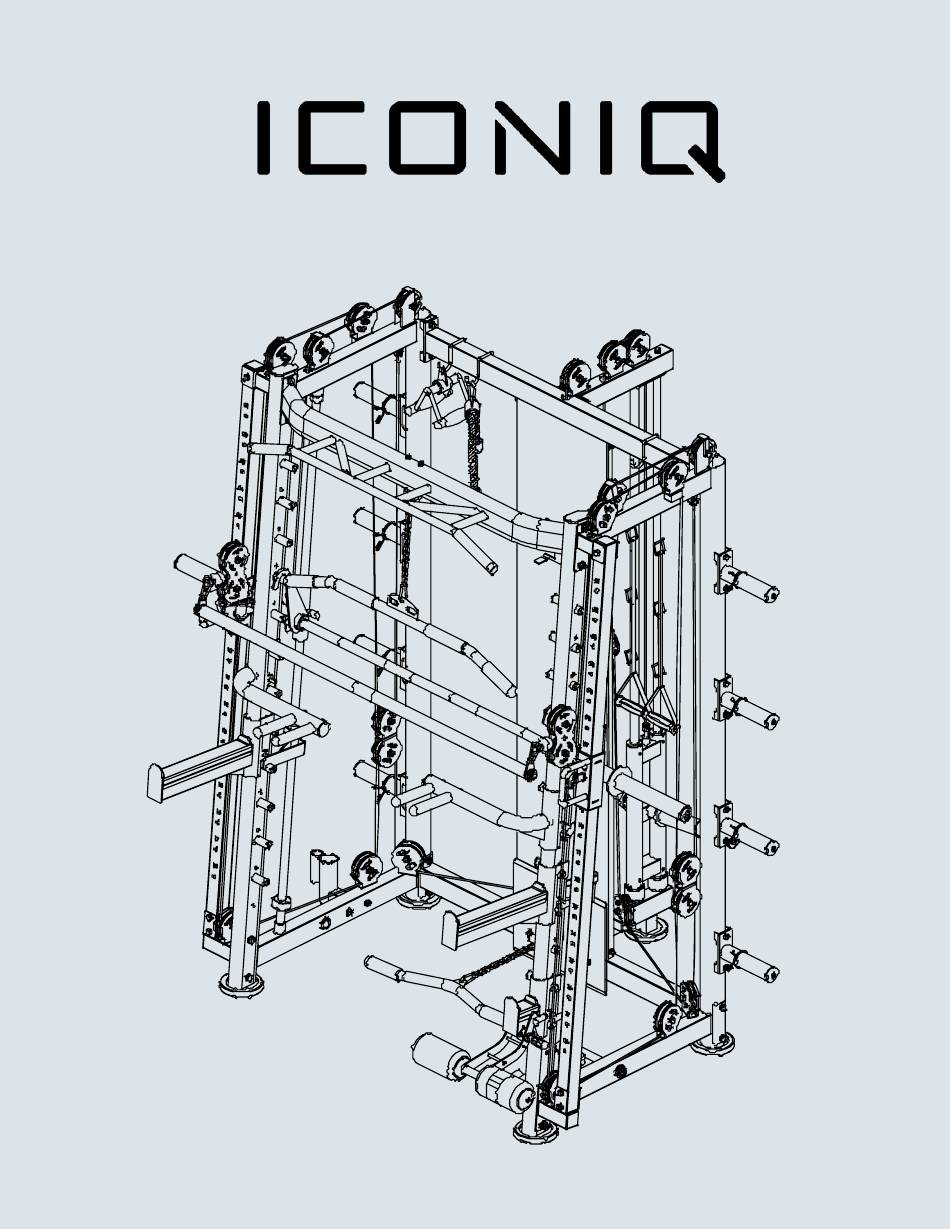

- Seite 1 Smith Power Pro www.iconiqsports.com...
- Seite 2 Robert H. Butler Lieber Kunde, Ich wünsche Dir alle deine Trainingsziele mit dieser Iconiq Smith Machine zu erreichen. Live long and prosper! Ivan Lukanov CEO Iconiq Sports Technology Darmstadt...
-
Seite 3: Sicherheitshinweise
7. Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu s chützen, empfiehlt es sich ICONIQ® Bodenschutzmatten dauerhaft unter das Gerät zu legen. A chten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist. - Seite 4 Bedienungsanletung | Users manual Teile Liste Beschreibung Größe Anzahl hexagon bolt M12x70 short down link tube left back ground link tube short down link tube right left frame hexagon bolt M10x70 right frame chin up bar sliding sleeve left short up link tube left sliding sleeve right short up link tube right guide rod...
- Seite 5 Bedienungsanletung | Users manual Schritt 1: No. Description Note Qty. left frame right frame washer Φ10 10 lock nut 38 pulley Φ95xΦ10.5x25.4 46 hexagon bolt M10x50 47 help wire L=2370mm 48 pulley catch plate...
- Seite 6 Bedienungsanletung | Users manual § Verbinden Sie das pulley-38 am left frame-2 und am right frame-3 und nutzen Sie dabei die M10x50 hexagon bolt-46, die Φ10 washer-9 und die M10 lock nut-10 § Befestigen Sie die help wire-47 an den Metalträgern und bringen Sie den pulley catch plate...
- Seite 7 Bedienungsanletung | Users manual Schritt 2: No. Description Note Qty. back ground link tube chin up bar short up link tube left short up link tube right reinforcing plate t3.0x59x140 hexagon bolt M10x100 washer Φ10 10 lock nut 11 hexagon bolt M12x75 12 washer Φ12...
- Seite 8 Bedienungsanletung | Users manual § Verbinden Sie den left frame und den right frame mit dem back ground link tube-1 und nutzen Sie dabei die M10x100 hexagon bolt-8 Schrauben, die Φ10 washer-9, die reinforcing plate-7 und die M10 lock nut-10 §...
- Seite 9 Bedienungsanletung | Users manual No. Description Note Qty. 12 washer Φ12 16 barbell bar 17 guide rod Φ25x1850 18 barbell sleeve 19 hexagon bolt M12x25 20 barbell bar plug 21 socket set screw M8x10 22 guide rod lock sleeve 23 sliding sleeve left 24 sliding sleeve right 25 rubber cushion Φ60xΦ58xΦ...
- Seite 10 Bedienungsanletung | Users manual § Bringen Sie die barbell bar am Rahmen an § Verbinden Sie den rod-17 mit dem weight stack rubber cushion-25, dem safety hook left- 26, dem weight stack rubber cushion-25, dem sliding sleeve left-23 und den guide rod lock sleeve-22 §...
- Seite 11 Bedienungsanletung | Users manual Schritt 4 No. Description Note Qty. washer Φ10 12 washer Φ12 21 socket set screw M8x10 29 back guide rod 30 back sliding sleeve 31 rubber cushion Φ60xΦ27x42 32 footplate 33 hexagon bolt M10x25 34 hexagon bolt M10x20 35 hexagon bolt M10x95...
- Seite 12 Bedienungsanletung | Users manual Verbinden Sie den back guide rod-29 mit dem Rahmen und nutzen Sie dabei die M10x20 § hexagon bolt-34 und die Φ10 washer-9 Verbinden Sie den guide rod-29 top mit dem rubber cushion-31 und den back sliding §...
- Seite 13 Bedienungsanletung | Users manual Schritt 5 No. Description Note Qty. washer Φ10 10 lock nut 36 short bar 37 10 section chain + snap hook 38 aluminum pulley Φ95xΦ10.5x25.4 39 low pull wire L=4430mm 40 "-" shaped pulley frame 41 hexagon bolt M10x45...
- Seite 14 Bedienungsanletung | Users manual low pull cable drawing low pull cable end § Verbinden Sie den 4 pulley-38 mit den Punkten A, B, D, E und nutzen Sie dabei den M10x45 hexagon bolt-41, den Φ10 washer-9 und den M10 lock nut §...
- Seite 15 Bedienungsanletung | Users manual Schritt 6 No. Description Note Qty. washer Φ10 10 lock nut 12 washer Φ12 38 aluminum pulley Φ95xΦ10.5x25.4 41 hexagon bolt M10x45 42 middle wire L=1840mm 43 wire hook 44 one pulley plate 45 5 section chain + snap hook...
- Seite 16 Bedienungsanletung | Users manual § Verbinden Sie das wire-42 Ende mit dem Φ12 washer-12. Verbinden Sie den hook-43 mit dem pulley plate-44 § Verbinden Sie die “5 section chain + snap hook-45” mit dem wire-42. Verbinden Sie das andere Ende mit dem back ground link tube §...
- Seite 17 Bedienungsanletung | Users manual Schritt 7 No. Description Note Qty. washer Φ10 10 lock nut 33 hexagon bolt M10x25...
- Seite 18 Bedienungsanletung | Users manual § Verbinden Sie den wire-47 mit dem Schiebelementen links und rechts und nutzen Sie dabei die M10x25 hexagon bolt-33, die Φ10 washer-9 und die M10 lock nut-10 Help cable end...
- Seite 19 Bedienungsanletung | Users manual Schritt 8 This component pulley is pre-installed This component pulley is pre-installed No. Description Note Qty. 12 washer Φ12 13 lock nut 50 hexagon bolt M12x70 51 short down link tube left 52 short down link tube right...
- Seite 20 Bedienungsanletung | Users manual § Verbinden Sie den down short ground link tube left-51 mit dem linken Rahmen und nutzen Sie dabei die M12x70 hexagon bolt-50, die Φ12 washer-12 und die M12 lock nut-13 § Verbinden Sie den down short ground link tube right-52 mit dem rechten Rahmen und nutzen Sie dabei die M12x70 hexagon bolt-50, die Φ12 washer-12 und die M12 lock nut-13...
- Seite 21 Bedienungsanletung | Users manual Schritt 9 No. Description Note Qty. washer Φ10 10 lock nut 53 hexagon bolt M10x70 54 sliding sleeve left 55 sliding sleeve right 56 guide rod 57 T shape locking spring pin Φ10 71 hexagon bolt M10x75...
- Seite 22 Bedienungsanletung | Users manual Verbinden Sie den sliding sleeve left-54 mit dem guide tube-56 und nutzen Sie dabei die § claw locking spring knob-57 Verbinden Sie den guide tube-56 mit dem up short ground link tube left/ right und nutzen §...
- Seite 23 Bedienungsanletung | Users manual Schritt 10 No. Description Note Qty. washer Φ10 10 lock nut 33 hexagon bolt M10x25 38 aluminum pulley Φ95xΦ10.5x25.4 40 "-" shaped pulley frame 41 hexagon bolt M10x45 58 bird up wire L=3542mm...
- Seite 24 Bedienungsanletung | Users manual This component pulley is pre-installed...
- Seite 25 Bedienungsanletung | Users manual Verbinden Sie den bird up cable-58 mit dem linken Rahmen und nutzen Sie dabei die § M10x25 hexagon bolt-33, die Φ10 washer-19 und die M10 lock nut-10 Verbinden Sie den cable-58 mit den linken Schiebeelement und nutzen sie dabei die Φ10 §...
- Seite 26 Bedienungsanletung | Users manual Schritt 11 No. Description Note Qty. washer Φ10 10 lock nut 38 aluminum pulley Φ95xΦ10.5x25.4 41 hexagon bolt M10x45 59 bird down wire L=10690mm...
- Seite 27 Bedienungsanletung | Users manual...
- Seite 28 Bedienungsanletung | Users manual § Verbinden Sie das pulley-38 an den Punkten I, J, K, L, M, N, O, P, Q, R und nutzen Sie dabei die M10x45 hexagon bolt-41, die Φ10 washer-9 und die M10 lock nut-10 § Führen Sie das cable-59 Ende von Punkt G über die Punkte H, I, J, K, L, M, N, O, P, Q, R, S, T...
- Seite 29 Bedienungsanletung | Users manual Schritt 12 No. Description Note Qty. 66 washer Φ8 64 hexagon bolt M8x20 61 barbell plate hang bar 62 spring collar Φ50...
- Seite 30 Bedienungsanletung | Users manual 图 § Verbinden Sie die acht barbell plate holder-61 mit dem linken und rechten Rahmen und nutzen Sie dabei die M8x20 hexagon bolt-64 und die Φ8 washer-66 Verbinden Sie die acht spring collars-62 mit den barbell plate holder-61 §...
- Seite 31 Bedienungsanletung | Users manual Schritt 13 No. Description Note Qty. 63 shield 64 hexagon bolt M8x20 65 spring lock washer Φ8 66 washer Φ8 91 IPad frame 92 washer 93 socket set screw M3x10...
- Seite 32 Bedienungsanletung | Users manual § Verbinden Sie den shield-63 am Rahmen und nutzen Sie dabei die M8x20 hexagon bolt-64, die Φ8 spring washer-65 und die Φ8 washer-66 § Verbinden Sie die iPad frame-91 am shield-63 und nutzen Sie dabei die screw-93 bolt und die Φ3 washer-92...
- Seite 33 Bedienungsanletung | Users manual Schritt 14 socket st screw No. Description Note Qty. core trainer washer Φ10 barbell rotation bar 10 lock nut 95 barbell bar cup 37 10 section chain + snap hook 96 barbell bar holder 53 hexagon bolt M10x70 97 barbell bar holder short 67 dip bar left...
- Seite 34 Bedienungsanletung | Users manual § Verbinden Sie die dip bar 67, 68 und barbell bar holder-69 am Rahmen und nutzen Sie dabei den T-shape pin § Verbinden Sie den ship bar-68 mit dem cable ball head und nutzen Sie dabei die section chain + snap hook-37 §...
- Seite 35 Bedienungsanletung | Users manual Bitte kontaktieren sie uns bei Fragen __________________________________________________ Iconiq Sports Technology GmbH Dr.-Robert-Murjahn-Str. 7 6 4372 Ober-Ramstadt Phone +49 6154 6097 131 Email: info@iconiqsports.com www.iconiqsports.com...
