Valetta PALMA Montageanleitung Seite 14

MONTAGEANLEITUNG
PALMA KASSETTENMARKISE

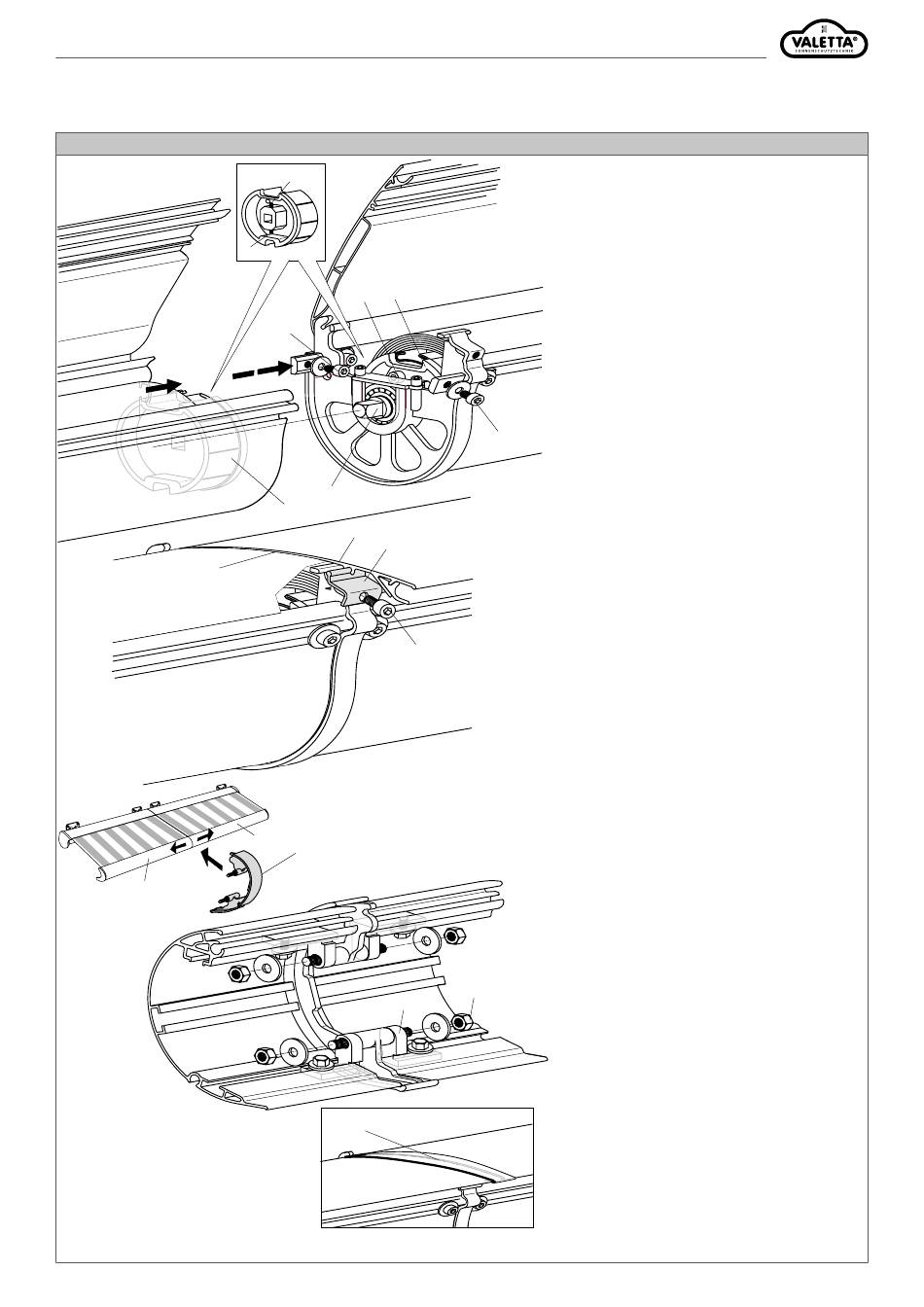

9. KOPPELUNG
46
8
45
45
42
41
40
43
44
46
47
8
49
50
52
Technische Änderungen vorbehalten.
ACHTUNG:
Bei Deckenmontage muss vor der Kopplung
die Neigungseinstellung auf die grösstmögliche
Neigung eingestellt werden (siehe S.12), da
sonst die Deckbleche nicht geöffnet werden
können!
ACHTUNG:
Sicherungsbänder der Arme erst nach Kopplung
der Tuchwelle entfernen.
Gelenkarme stehen unter hoher Spannung -
Verletzungsgefahr!
1. Koppeln der Bodenprofile
Das mit dem Antrieb versehene Markisenteil wie
bei einer Einzelanlage montieren.
Das zu koppelnde Feld mit Gelenkarmhaltern/
31
Neigungsverstellungen in die Wandkonsolen
einhängen und auf das Koppellager aufschieben.
Mit U-Scheibe und Zylinderschrauben M6x10 (40)
festklemmen.
2. Koppeln der Tuchwelle
Die zu koppelnden Felder müssen die gleiche
Anzahl von Stoffwicklungen haben und die
Kedergassen der Tuchwellen in einer Flucht sein.
Durch Drehen der Verstellschraube (41) des
Koppeleinsatzes (42) mit Kugelkopf-Inbusschlüssel
SW 5 wird der Vierkant (43) in den
TW-Einsatzes (44) des zu koppelnden Feldes
48
gedreht. Beide Gewindestifte (45) an jeweils
beiden Tuchwelleneinsätzen (42, 44) anziehen.
3. Beide Deckbleche (46) zuklappen. Riegel (47)
auf Koppellager aufschieben und mit
Zylinderschraube M6x10 (48) festschrauben.
4. Sicherungsbänder der Gelenkarme entfernen.
5. Markise komplett ausfahren.
6. Überprüfen, ob die Ausfallprofile der beiden
Felder horizontal auf gleicher Höhe sind.
Sollten sie nicht waagrecht stehen, nach S. 12
„Neigungseinstellung" verfahren.
Wichtig für eine spannungsfreie Montage!
7. Koppeln des Ausfallprofiles
Nach auseinanderziehen der Ausfallprofile (8)
Ausfallprofilkopplung (49) mit den Gewindestiften
beidseitig in die Aufnahmebohrungen
der vormontierten Klemmblöcke (50) oben und
51
unten (4 Stück) einschieben. Mit U-Scheibe ø8,4
und Sechskantmutter M8 (51) sichern.
8. Blende (52) in Deckblech einhängen und unter
die hintere Nase des Koppellagers klemmen.
Seite 14
Rev. 0/2019_
06.2019
