Wechsel des Türanschlages
Gerät ohne Abdeckung
Bei Bedarf kann der Türanschlag auf andere
Seite umgestellt werden. Dafür benötigte Löcher
an der Gegenseite des Geräterahmens sind
schon gemacht und mit Stöpseln bedeckt.
• Nehmen Sie die Blende des oberen Scharniers
ab, schrauben Sie das Scharnier heraus und
hängen Sie die Gefrierschranktür aus (sie ist auf
das mittlere Scharnier nur aufgesteckt). Entfernen
Sie auch die Unterlegscheibe des mittleren
Scharniers.
• Schrauben Sie das untere Scharnier mit dem
Füßchen ab und hängen Sie die Kühlschranktür
aus.
• Danach noch das mittlere Scharnier und zweites
Füßchen abschrauben.
• Stecken Sie an beiden Türen auf der Stelle des
Türlagers die Verschlusskappe ein und
umgekehrt.
• Schrauben Sie das untere Scharnier mit dem
Füßchen an die Gegenseite zu. An der
vorherigen Stelle des Scharniers das zweite
Füßchen zuschrauben.
• Stecken Sie die Kühlschranktür auf das untere
Scharnier auf.
10
8
7
• Drehen Sie das mittlere Scharnier um 180°,
stecken Sie es an die andere Türseite auf und
schrauben Sie es zu.
• Darauf die Unterlegscheibe und obere Tür
aufstecken.
• Schrauben Sie das obere Scharnier zu und
bedecken Sie es mit der Blende.
• Schrauben Sie die Türgriffe ab und verstellen Sie
sie an die andere Seite (gilt nicht für den
Waagerecht angebrachten Türgriff).
• Werden die Befestigungsschrauben mit einem
Deckel bedeckt, so sollen Sie diesen vorher
abnehmen.
• Verschließen Sie die Löcher, die nach dem
Anschlagwechsel an den vorherigen Stellen
geblieben sind, mit den Stöpseln.
• Schließlich überprüfen Sie das Anlegen der
Magnetdichtungen (die Dichtung darf nicht
gequetscht sein und muß überall gut abdichten).
• Im Falle, dass sie falsch liegt, muß sie
herausgenommen und um 180° umgedreht
werden.
• Da die Dichtung nicht am Gehäuse des Geräts
anliegt, erwärmen Sie diese aus einer
entsprechenden Entfernung (z.B. mit einem
Haartrockner) und dehnen Sie sie sanft auf die
richtige Größe aus.
1
2
9
10
8

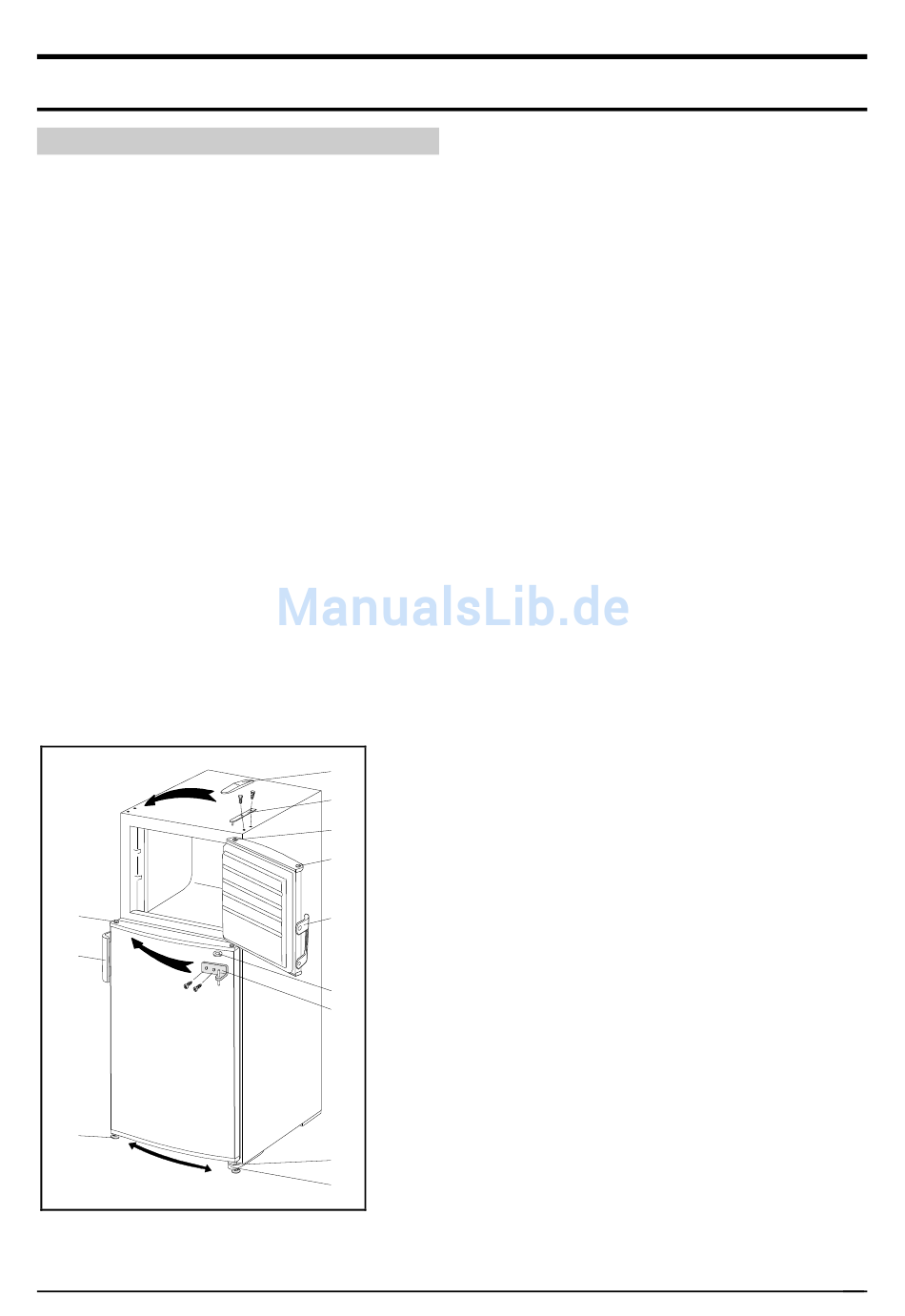

1 Blende des oberen Scharniers
4
2 Oberes Scharnier
3
3 Mittleres Scharnier
4 Unterlegscheibe
5 Unteres Scharnier mit dem Füßchen
6 Unterlegscheibe
7 Füßchen
8 Türgriff
6 9 Türlager
10 Verschlusskappe
5
Gebrauchsanweisung 11
