Manuale installatore - Installer guide
Manuel installateur - Technisches Handbuch
Instrucciones instalador - Manual do instalador

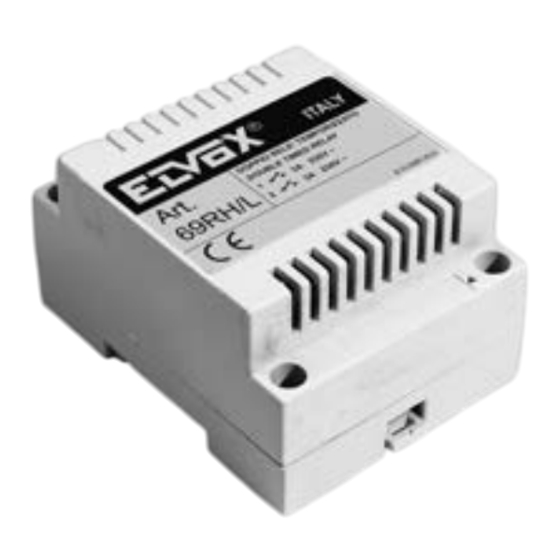

69RH/L
Dispositivo programmabile con 2 relè
Programmable device with 2 relays
Dispositif programmable à 2 relais
Programmierbares Gerät mit 2 Relais
Dispositivo programable con 2 relés
Dispositivo programável com 2 relés
Werbung
Verwandte Anleitungen für Vimar Elvox 69RH/L
Inhaltszusammenfassung für Vimar Elvox 69RH/L
- Seite 1 Manuale installatore - Installer guide Manuel installateur - Technisches Handbuch Instrucciones instalador - Manual do instalador 69RH/L Dispositivo programmabile con 2 relè Programmable device with 2 relays Dispositif programmable à 2 relais Programmierbares Gerät mit 2 Relais Dispositivo programable con 2 relés Dispositivo programável com 2 relés...
- Seite 2 69RH/L Il manuale istruzioni è scaricabile dal sito www.vimar.com DESCRIZIONE L’art. 69RH/L è un dispositivo per impianti DUE FILI. E’ dotato di due relè con contatti normalmente aperti che si possono comandare separatamente per un tempo impostato in modo indipendente tramite un trimmer. Questo dispositivo si attiva quando si effettua una chiamata da targa, anche quando il codice di chiamata non corrisponde ad un interno (citofono / videocitofono).
- Seite 3 69RH/L The instruction manual is downloadable from the site www.vimar.com DESCRIPTION Type 69RH/L for DUE FILI installations is a device equipped with two relays with normally open contacts, which can be man- aged separately for a time preset independently by a trimmer. This device is activated when a call is made by the entrance panel, even when the call code does not correspond to a internal unit (interphone/ video interphone).
- Seite 4 69RH/L Télécharger le manuel d’instructions sur le site www.vimar.com DESCRIPTION L’Art. 69RH/L pour installations DUE FILI est un dispositif fourni de deux relais avec contacts normalement ouverts, qui peuvent être commandés séparément pour un temps programmé de manière indépendante par un trimmer. Ce dispositif est activé...
- Seite 5 69RH/L Die Bedienungsanleitung ist auf der Website www.vimar.com zum Download verfügbar BESCHREIBUNG Art. 69RH/L für DUE FILI Anlagen ist eine mit zwei Relais ausgerüstete Vorrichtung mit normalerweise offenen Kontakten, die separat für eine durch einen Trimmer unabhängige programmierte Zeit gesteuert werden können. Diese Vorrichtung wird bei einem Ruf vom Klingeltableau aktiviert, auch wenn der Rufcode der angerufenen Internsprechstelle (Haustelefon / Videohaustelefon) entspricht nicht.
- Seite 6 69RH/L El manual de instrucciones se puede descargar en la página web www.vimar.com DESCRIPCIÓN El Art. 69RH/L para instalaciones DUE FILI es un dispositivo dotado de dos relés con contactos normalmente abiertos, que se pueden mandar separadamente por un tiempo programado de manera indipendiente por medio de un trimmer. Este dispositivo se activa cuando se efectua una llamada desde la placa, también cuando el código de llamada no corresponde...
- Seite 7 69RH/L É possível descarregar o manual de instruções no site www.vimar.com DESCRIÇÃO O Art. 89RH/L para instalações DUE FILI é um dispositivo equipado de dois relés com contactos normalmente abertos, que podem ser comandados separadamente por un tempo programado de manera independente por meio dum trimmer. Este dispositivo activa-se quando se efectua uma chamada da botoneira, mesmo quando o código de chamada não corresponde...
- Seite 8 ID0 ID1 ID2 692R 69RH/L TAB. 1 IDENTIFICAZIONE Ponticello non inserito - Jumper not inserted - Pontage non inséré IDENTIFICATION Nicht eingesetzte Brücke - Puente no insertado - Ponte não inserido IDENTIFIZIERUNG IDENTIFICACIÓN Ponticello inserito - Jumper inserted - Pontage inséré IDENTIFICAÇÃO Eingesetzte Brücke - Puente insertado - Ponte inserido ID2 ID1 ID0...
- Seite 9 69RH/L 1A 1B 2A 2B Fig. 1 Tempo attuatore 1 Actuator time 1 Temps actionneur 1 Aktivierungszeit 1 Tiempo actuador 1 Terminazione bus A-B-C Tempo actuador 1 (vedi tabella altri schemi) Tempo attuatore 2 Termination bus A-B-C Actuator time 2 (see table other wiring diagrams) Temps actionneur 2 Termination A-B-C...
- Seite 10 69RH/L Impianto videocitofonico semplice “DUE FILI” con relè art. 69RH/L per l’attivazione di due servizi ausiliari da targa. Simple “DUE FILI” video entrance panel system with relay type 69RH/L for the activation of two auxiliary services from entrance panel. Installation de vidéo portier simple “DUE FILI” avec relais Art. 69RH/L pour l’activation de deux services auxiliares depuis la plaque de rue.
- Seite 11 69RH/L N° si574 Montante - Cable riser - Colonne montante Steigleitung - Montante - Coluna montante MONITOR Art. 6621 Art. 6611 Art. 662C Art. 661C Art. 6721 Art. 6711 Art. 6xxx/F MONITOR 1° Contatto N.A. - Carico massimo 3A 230V Art.
- Seite 12 69RH/L TERMINAZIONE BUS BUS TERMINATION TERMINAISON BUS Questa nota si applica a tutti i dispositivi della tecno- This note applies to all devices with Due Fili Plus Cette remarque concerne tous les dispositifs de la logia Due Fili Plus dotati del “connettore o dip-switch technologie Due Fili Plus dotés du «...
- Seite 13 69RH/L Note:...
- Seite 14 69RH/L Il manuale istruzioni è scaricabile dal Télécharger le manuel d’instructions instruction manual sito www.vimar.com sur le site www.vimar.com downloadable from the site www. vimar.com Règles d’installation Installation rules Regole di installazione L’installation doit etre confiee a des Installation should be carried out by L’installazione...
-
Seite 15: Installationsvorschriften
