4.11

Positionierung von passiven Klemmen

Hinweis zur Positionierung von passiven Klemmen im Busklemmenblock
EtherCAT-Klemmen (ELxxxx / ESxxxx), die nicht aktiv am Datenaustausch innerhalb des Busklem-
menblocks teilnehmen, werden als passive Klemmen bezeichnet. Zu erkennen sind diese Klemmen
an der nicht vorhandenen Stromaufnahme aus dem E-Bus. Um einen optimalen Datenaustausch zu
gewährleisten, dürfen nicht mehr als 2 passive Klemmen direkt aneinander gereiht werden!

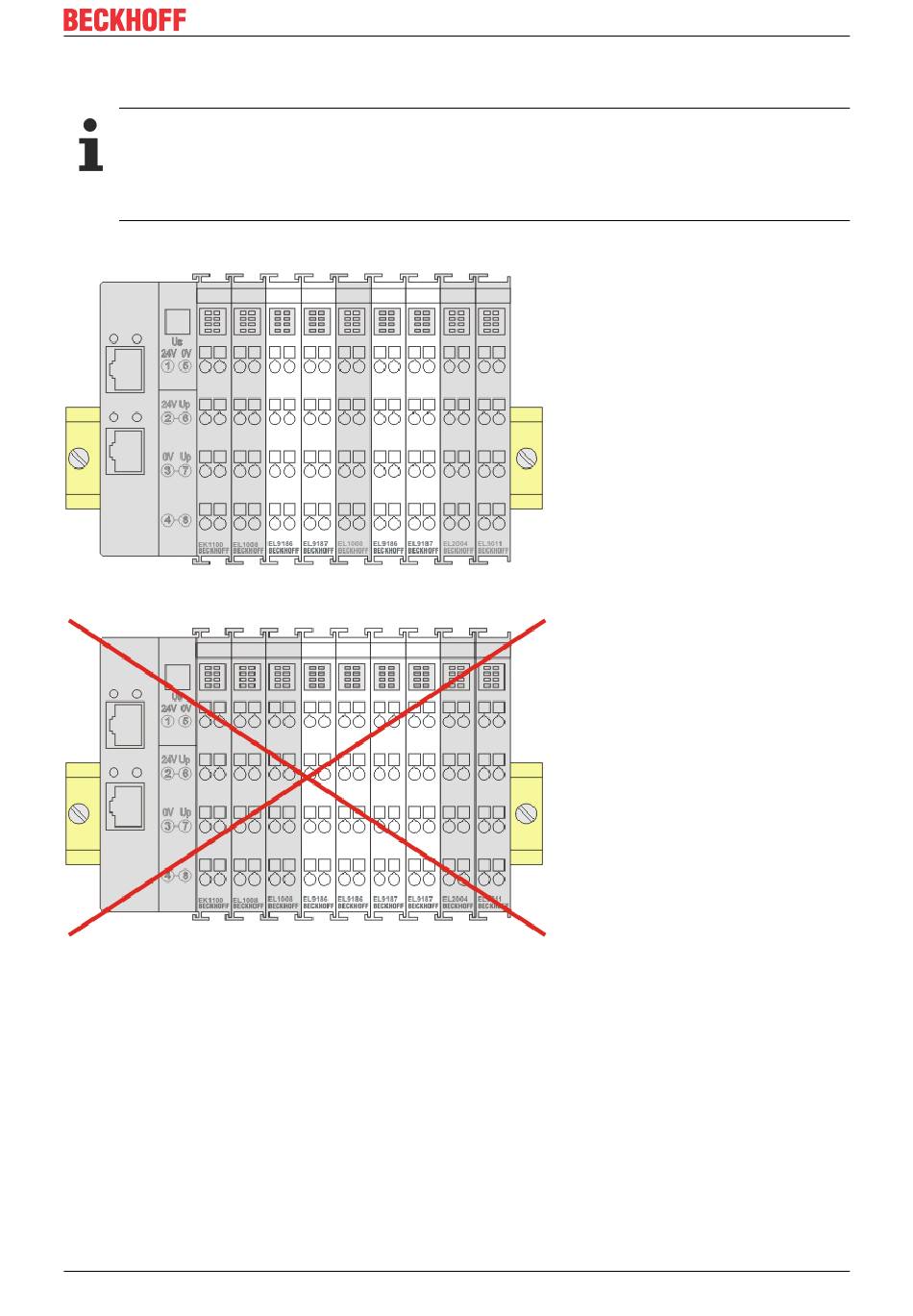

Beispiele für die Positionierung von passiven Klemmen (hell eingefärbt)
Abb. 32: Korrekte Positionierung
Abb. 33: Inkorrekte Positionierung
EL3692
Version: 2.7
Installation
45
