EINRICHTEN DES GERÄTS

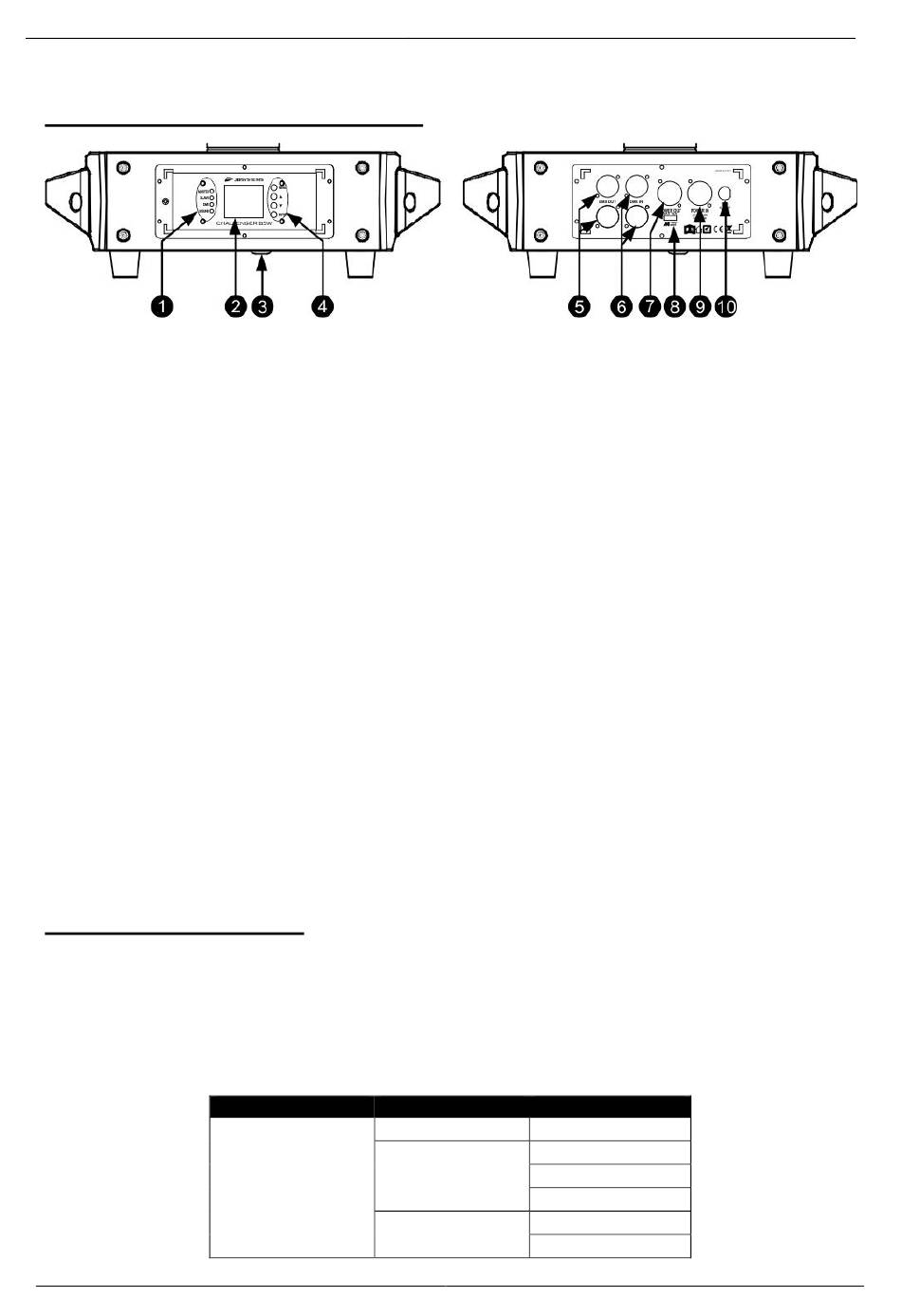

FRONTBLENDE und RÜCKSEITE:
1. Anzeige-LEDs [MASTER-SLAVE-DMX-SOUND]
2. [DISPLAY]: Zeigt die Informationen der verschiedenen Modi und Funktionen an.
3. Mikrofon für den Tonmodus.
4. TASTEN FÜR DEN ANZEIGEMODUS:
•
[▼]-Taste: Drücken Sie diese Taste, um sich im Menü abwärts zu bewegen.
•
[▲]-Taste: Drücken Sie diese Taste, um sich im Menü aufwärts zu bewegen.
•
[ENTER]: Drücken Sie diese Taste, um die im Menü ausgewählte Funktion zu bestätigen.
•
[MENU]: Drücken Sie diese Taste, um zum Hauptmenü zurückzukehren oder um Untermenüs
zu verlassen.
5. [DMX OUT]: Weibliche 3polige und 5polige XLR-Anschlüsse für den Anschluss weiterer Projektoren
oder für die Verwendung im Master/Slave-Modus.
6. [DMX IN]: Männliche 3polige und 5polige XLR-Anschlüsse für den Empfang von DMX-Daten von einer
Konsole oder für die Verwendung im Master/Slave-Modus.
7. [POWER OUT]: Für die Verkettung der Stromversorgung zu diversen anderen Teilen des Equipments.
Achten Sie immer auf die maximale Belastung beim Hinzufügen der Geräte! Spezielle Kombikabel (XLR-
Stromversorgungs- und DMX-Kabel) sind lieferbar: Besuchen Sie hierfür unsere Webseite!
8. M-DMX-EINGANG: Bitte beachten Sie, dass dieser USB-Anschluss NICHT für Aktualisierungen oder
zum Anschluss der Einheit an einen PC verwendet werden kann! Sie können anstelle dieses USB-
Anschlusses der Einheit problemlos drahtloses DMX hinzuzufügen! Fügen Sie einfach den (optionalen)
WTR-DMX-DONGLE von BRITEQ
weitere DMX-gesteuerte Geräte am DMX-Ausgang anschließen, sodass Sie die drahtlose DMX-Funktion
mit allen angeschlossenen Geräten teilen können! Sie müssen keine zusätzlichen Einstellungen im
Einstellmenü vornehmen; folgen Sie einfach den Schritten, die in der mit dem WTR-DMX-DONGLE von
BRITEQ mitgelieferten Bedienungsanleitung beschrieben sind. Der WTR-DMX-DONGLE kann
®
bezogen werden unter: WWW.BRITEQ-LIGHTING.COM (Bestell-Nr.: B04645)
9. [POWER IN]: Schließen Sie hier das Netzkabel an.
10. SICHERUNGSHALTER
EINSTELLUNGSMENÜ:
• Nachstehend sehen Sie die Liste aller Funktionen dieses Geräts.
• Drücken Sie die [MENU]-Taste und navigieren Sie dann mit Hilfe der Tasten [▲/▼] durch das Menü, um
eine dieser Funktionen auszuwählen.
• Wählen Sie mit Hilfe der [ENTER]-Taste die gewünschte Funktion aus.
• Ändern Sie den Modus oder den Wert mit Hilfe der Tasten [▲/▼].
• Wenn Sie den gewünschten Modus oder Wert ausgewählt haben, dann drücken Sie die [ENTER]-Taste,
um den Modus/Wert zu übernehmen.
