INSTRUCTIONS POUR
FR
L'INSTALLATION
MODULE PARLE-ECOUTE
NC/221PA
Module audio parle-écoute amplifié à
utiliser dans des installations de por-
tier vidéo série 200.
Doit être installé dans un boîtier à
encastrer rectangulaire unifié par trois
ou six modules, associé au module
moniteur en utilisant le kit NS/61.
L'appareil est doté d'adaptateures
pour pouvoir utiliser certains modèles
de platines vendus dans le commerce.
A l'arrière du module, il y a des cro-
chets pour pouvoir le monter éven-
tuellement avec le décodeur CD/200.
Il est muni des fonctions suivantes
(fig.1):
:
Services auxiliaires
Minuterie
Audio (le bouton doit être
maintenu enfoncé pour parler et
11
relâché pour écouter)
Fonction des bornes (fig. 2)
E
mise en service
5
alimentation (commun)
7
appel
8
audio au poste intérieur
9
audio au poste extérieur
20 appel depuis la porte-palière
aux
Function du pontet SW1
Normalement il est fourni inse-
ré. Déplacer le pontet si vous désirez
atténuer le volume de la note d'appel
(fig. 2).
Caractéristiques techniques
• Puissance maximale commutable
du bouton services auxiliaires: 24 V
50 mA maxi.
• Température de fonctionnement: de
0 °C à +35 °C.
NOTA. Il est possible d'utiliser ensemble
12
des appareils avec combiné et des
appareils NC/221PA dans une même
installation.
13
INSTALLATION DU MODULE
ATTENTION.
- Si nécessaire, extraire le module
du châssis, agir avec un tournevis
comme indiqué à la figure 3 et
pousser de l'arrière.
- Pour les plaques GEWISS série
Playbus (fig. 8) et pour les plaques
ABB série Elos (fig. 13), éliminer les
tiges d'union de l'adaptateur.
- Lorsque sont utilisées les plaques
GEWISS séries Playbus et Playbus
Young, éliminer les crochets indiqués
à la figure 10.
Murer le boîtier d'encastrement à fleur
du mur à une hauteur adéquate pour
l'utilisateur.

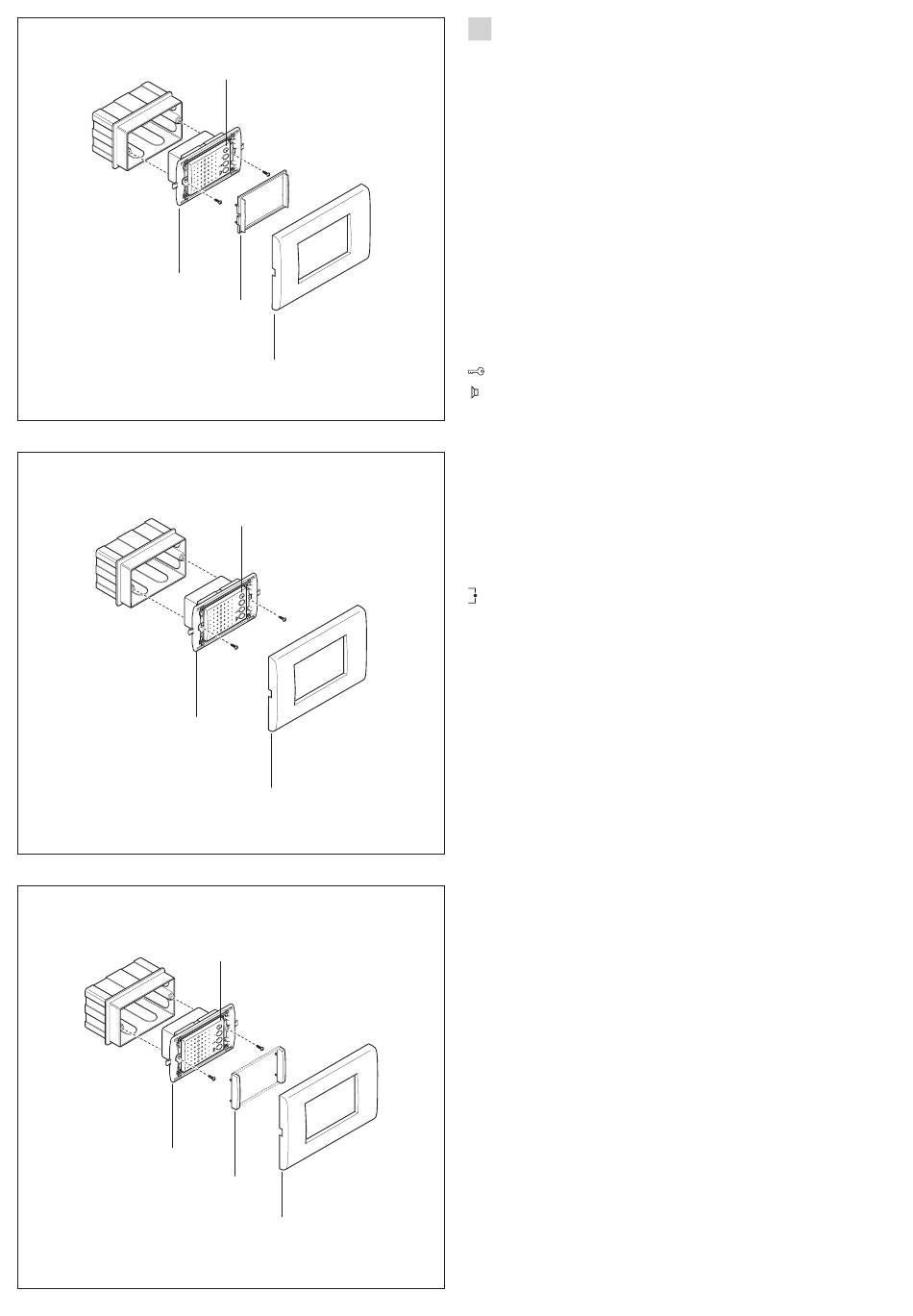

Exemples de montage du module
dans un boîtier à encastrement
simple avec certaines platines ven-
dues dans le commerce (fig. 5÷13).
NOTE.
- Les marques Playbus, Playbus
Young et System sont la propriété
de GEWISS S.p.A;
- Les marques Axolute, Light, Luna et
Living International sont la propriété
de BTICINO S.p.A;
- Les marques Plana, Idea, Idea
Rondò et Eikon sont la propriété de
VIMAR S.p.A;
- Les marques Vela et Cross sont la
propriété de LEGRAND S.p.A;
ELIMINATION
S'assurer que le matériel d'emballage
n'est pas abandonné dans la nature et
qu'il est éliminé conformément aux
normes en vigueur dans le pays d'utili-
sation du produit.
À la fin du cycle de vie de l'appareil,
faire en sorte qu'il ne soit pas aban-
donné dans la nature.
L'appareil doit être éliminé conformé-
ment aux normes en vigueur et en
privilégiant le recyclage de ses pièces.
Le symbole et le sigle du matériau
sont indiqués sur les pièces pour les-
quelles le recyclage est prévu.
