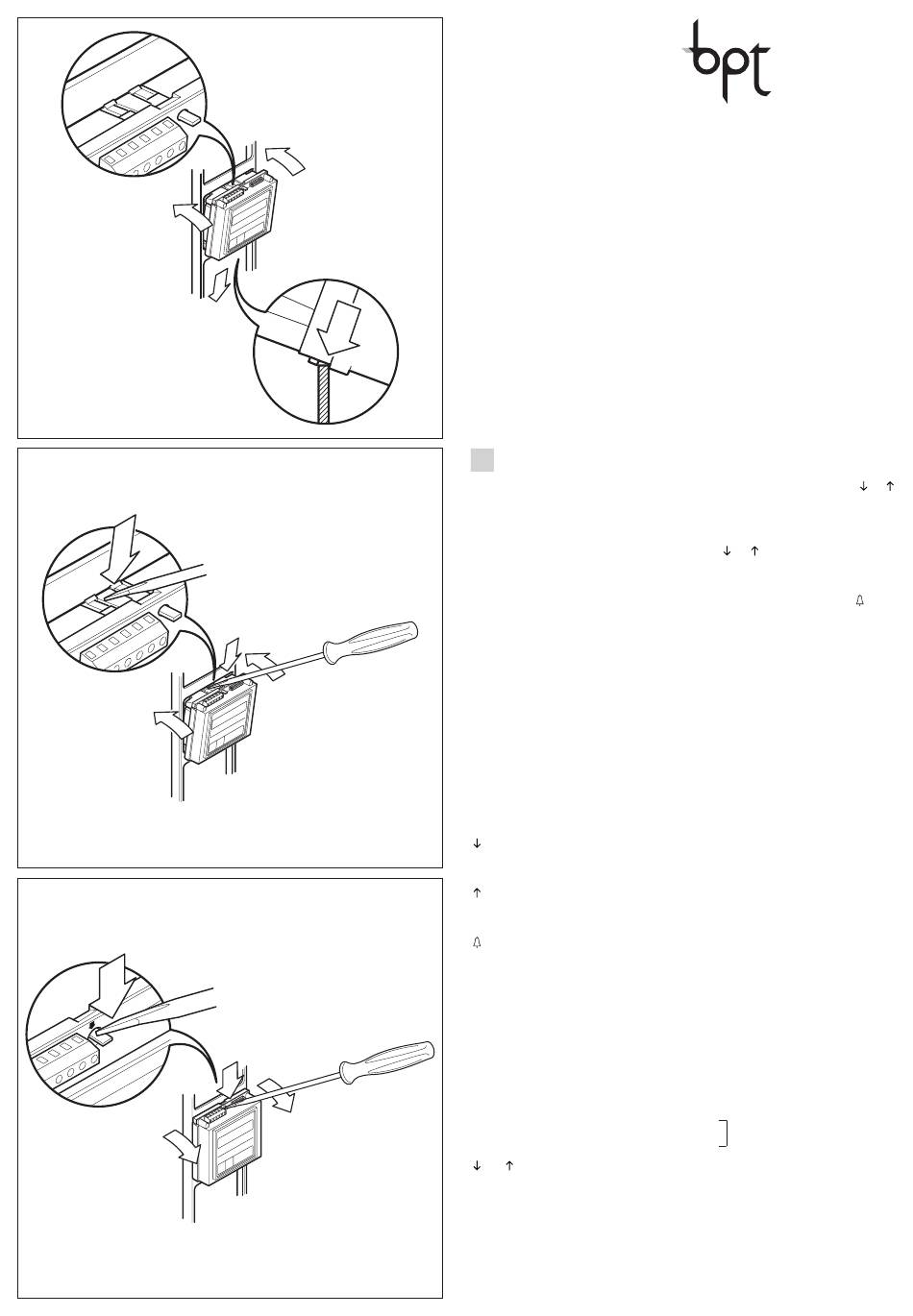

ISTRUZIONI PER
I
L'INSTALLAZIONE
MODULO DI CHIAMATA
CODIFICATA CON
ARCHIVIO NOMI MAC/100
Questo modulo è adatto per posti
esterni serie TM in impianti video-
citofonici e citofonici e permette,
dopo la visualizzazione sul display
del nome dell'utente o di altra indi-
cazione (chiamata al portiere,
comando di accensione luce-
scale, ecc.), di effettuare la relativa
chiamata o comando. La conferma
dell'operazione è data da un
segnale acustico. La programma-
zione va effettuata con l'ausilio
della tastiera TPE/100.
È munito di un display LCD, memo-
ria per i nomi e di 3 pulsanti a
membrana retroilluminati con le
seguenti funzioni (fig. 4):
Ricerca dei nomi in archivio
2
dalla lettera A alla lettera Z.
Ricerca dei nomi in archivio
dalla lettera Z alla lettera A.
Chiamata
Informazioni per i visitatori
È possibile programmare l'appa-
recchio in modo che, nei periodi di
riposo dell'impianto, compaiano
sul display delle informazioni (pre-
ventivamente memorizzate me-
diante tastiera TPE/100) relative
all'uso della tastiera di chiamata.
Ricerca degli utenti memorizzati
in archivio e chiamata
Premendo brevemente il pulsante
o le indicazioni d'istruzione
vengono interrotte e si può cercare
il nome voluto (completo di codice
di chiamata) seguendo l'ordine
alfabetico.
Ad ogni breve pressione sul pul-
sante compare il nome successivo
mentre, mantenendolo premuto, la
3
ricerca avviene in modo veloce
BPT S.p.A.
Via Roma, 41
30020 Cinto Caomaggiore/VE/Italy
http: www.bpt.it/e-mail: info@bpt.it
con scorrimento rapido delle lette-
re iniziali in ordine alfabetico o
inverso in funzione del tasto
utilizzato. Selezionata la lettera ini-
ziale desiderata, ricercare il nome
agendo con brevi pressioni sui
tasti o
.
Quando sul display compare il
nome desiderato effettuare la chia-
mata premendo il pulsante
Avviso di impianto occupato
Tale condizione viene segnalata
sul display mediante indicazione
preventivamente memorizzata
(vedi punto 1. TPE/100).
11
In questa condizione il posto ester-
no è fuori servizio e bisogna atten-
dere la scomparsa dell'indicazio-
ne.
Elenco dei nomi
La capacità dell'archivio è di circa
950 nomi.
Moduli collegabili al MAC/100
MEC/100
Permette di:
- digitare codici numerici ed alfa-
numerici.
- effettuare due chiamate di ser-
vizio (P e T).
MVA/100 - MC/1
Con questi moduli è possibile effet-
tuare una chiamata di servizio (P o
T).
MC/2
Permette di effettuare due chiama-
te di servizio (P e T).
Funzione dei morsetti
e connettori
5 – alimentazione modulo di
6 + chiamata codificata
7 uscita segnale di chiamata
codificata
8 comune chiamata codificata
12 attenuazione della nota di con-
ferma chiamata
14 abilitazione posto esterno
Connettore a 20 vie per il collega-
mento con la tastiera di program-
mazione TPE/100 (A di fig. 4).
