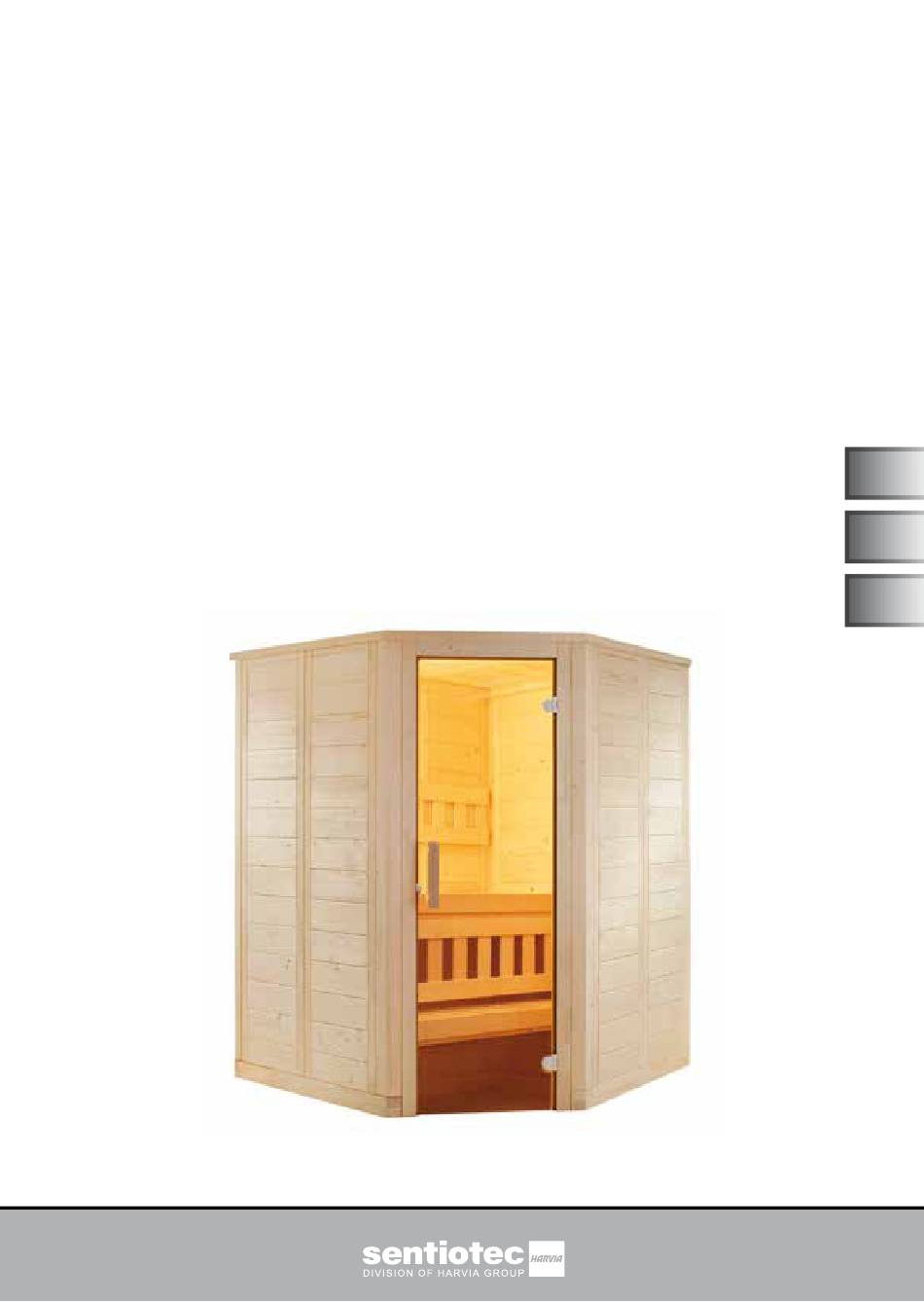

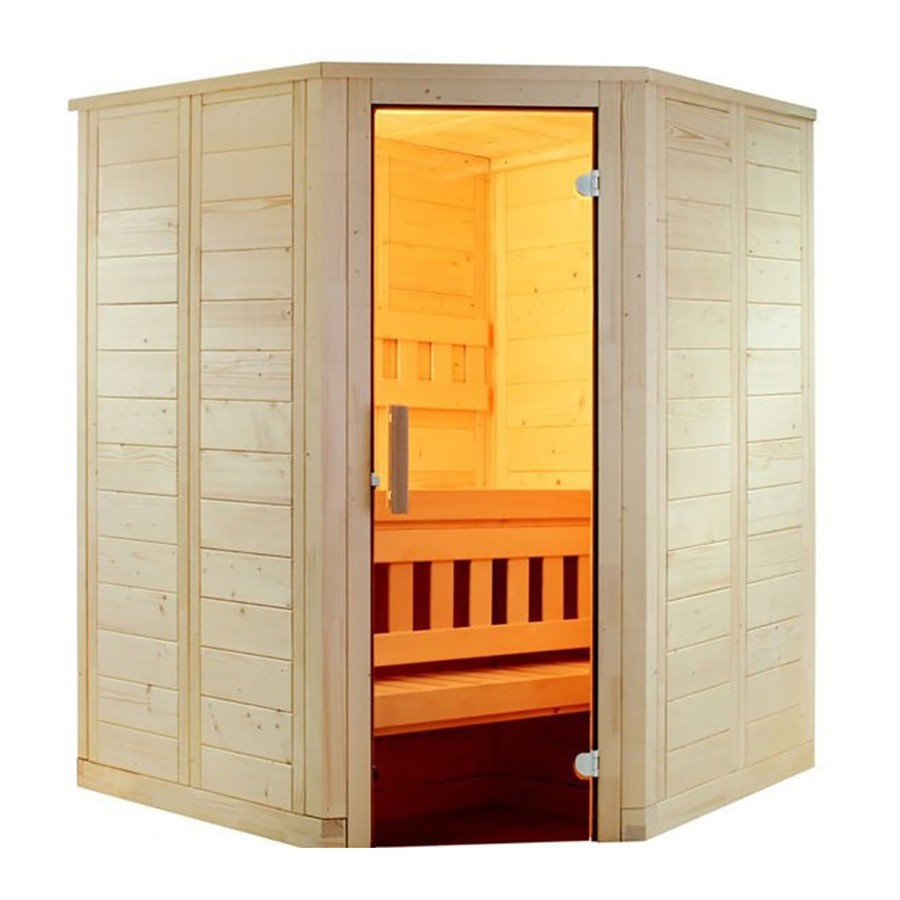

- Seite 1 Massivsauna WELLFUN MINI 145 x 145 x 204 cm MONTAGEANLEITUNG Deutsch WELLFUN-MN Version 11/19 Artikel-Nr. 1-030-304...
-
Seite 2: Montagevorbereitung
Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen. Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads. Wichtige Hinweise: ● Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden. -
Seite 3: Benötigtes Werkzeug
Montageanleitung S. 3/20 Benötigtes Werkzeug ● Hammer und Beilageholz oder einen Gummihammer ● Akkuschrauber mit Bits für Kreuzschrauben und Torx ● Rollmaßband ● Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen) ● Wasserwaage ● Innensechskant-Schlüssel 1,5 mm ●... -
Seite 4: Wartung Und Reinigung
Montageanleitung S. 4/20 Wartung und Reinigung ● Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - keine Reinigungsmittel. ● Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal im Monat aufzuheizen. Harzgallen sind kein Reklamationsgrund. - Seite 5 Montageanleitung S. 5/20 Stückliste WELLFUN MINI 2 Bodenrahmen 144 x4 x 8 cm 1 Türmagnet, Überschubblech 2 Bodenrahmen 88,5 x 8 x 9 cm 1 Saunaleuchte 5 Wandelemente 193 x 44 x 4 cm 24 Abdeckkappen 1 Lüftungselement 193 x 44 x 4 cm...
- Seite 6 Montageanleitung S. 6/20 Abb 1.1 3 Stk. Schrauben 4 x 70 mm Abb 1.2...
- Seite 7 Montageanleitung S. 7/20 Abb 1.3 Abb 1.4 Abb 1.5 Schrauben 6 x 120 mm...
- Seite 8 Montageanleitung S. 8/20 Abb 1.6 Abb 1.7 Abb 1.8...
- Seite 9 Montageanleitung S. 9/20 Transportleiste vom Türstock entfernen Abb 1.9 Abb 1.10 Abb 1.11...
- Seite 10 Montageanleitung S. 10/20 Dachauflageleisten - bitte oberhalb der Türe beginnen 12 Stk. Schrauben 4 x 70 mm 8 cm Abb 1.12 Abb 1.13 Abb.1.14 Abb 1.15...
-
Seite 11: Bankauflageleisten
Montageanleitung S. 11/20 Bankauflageleisten 4 Stk. Schrauben 5 x 70 mm 82 cm 36 cm Abb.1.16 4 Stk. Schrauben 3,5 x 40 mm Abb 1.17... - Seite 12 Montageanleitung S. 12/20 Montageleiste für Banksichtblen- de - Schrauben 4 x 60 mm Abb.1.20 Banksichtblende von hinten verschrauben - Schrauben 3,5 x 50 mm. Abb.1.21...
- Seite 13 Montageanleitung S. 13/20 Banksichtblende Abb.1.22 25 cm Schrauben 3,5 x 40 mm Abb 1.23...
- Seite 14 Montageanleitung S. 14/20 Silikonbeilage für Glastürbeschlä- ge auf beiden Seiten der Glastüre. Abb 1.24 Abb 1.25 Schrauben 4 x 30 mm Abb 1.26 Abb 1.27...
- Seite 15 Montageanleitung S. 15/20 Türmagnet für Glastüre links oder rechts montierbar.. Abb 1.28 Abb 1.29 Abb 1.30 Überschubblech auf Glastüre aufstecken. Abb 1.31...
- Seite 16 Montageanleitung S. 16/20 Silikoneinlage für Schraubenloch in Glastüre Abb 1.32 Innenseite Abb 1.33 Glastüre links oder rechts montierbar Abb 1.34...
- Seite 17 Montageanleitung S. 17/20 Schrauben 3,5 x 40 mm Abb 1.41 Abb 1.35...
- Seite 18 Montageanleitung S. 18/20 Beginnen Sie mit dem Dachkranz oberhalb der Türe Schrauben 3,5 x 40 mm Abb 1.36 Abb 1.37 Abdeckkappen Abb 1.38...
- Seite 19 Montageanleitung S. 19/20 Dachabdeckleisten 4 x 1,2 cm nach der Montage der Kranzleisten oben auf die Dachelemente legen und mit den Dachelementen verschrauben - Schrauben 3,2 x 40 mm...
- Seite 20 Montageanleitung S. 20/20 GRUNDRISS WELLFUN MINI 145 x 145 x 204 cm Kabine links oder rechts aufbaubar !
-
Seite 21: Instructions For Installation
Solid wood sauna WELLFUN MINI 145 x 145 x 204 cm INSTRUCTIONS FOR INSTALLATION English WELLFUN-MN Version 11/19 Artikel-Nr. 1-030-304... -
Seite 22: Preparing For Installation
These assembly instructions can also be found in the downloads section of our website: www.sentiotec.com/downloads. Important note: ● Before you begin work, check the parts list to ensure that all the individual parts have been delivered. -
Seite 23: Tools Required
Instructions for installation and use p. 3/20 Tools required ● Hammer with a wooden head or a mallet ● Cordless screwdriver with bits for cross-head screws and Torx ● Roller tape measure ● Drill bits with a diameter of 3 mm, 10 mm, 20 - 30 mm (for sauna heater power cable) ●... -
Seite 24: Maintenance And Cleaning
Instructions for installation and use p. 4/20 Maintenance and cleaning ● The sauna should be cleaned with a damp cloth. Only use warm water – no cleaning products. ● We recommend heating the cabin once a month if the sauna is not used for a long time. - Seite 25 Instructions for installation and use p. 5/20 Parts list WELLFUN MINI 2 floor frames: 144 x 4 x 9 cm 2 floor frames: 88.5 x 4 x 9 cm – 1 x 45° diagonal 3 90° corner posts: 193 x 6 x 6 cm 2 45°...
- Seite 26 Instructions for installation and use p. 6/20 Fig. 1.1 Screws 4 x 70 mm Fig. 1.2...
- Seite 27 Instructions for installation and use p. 7/20 Fig. 1.3 Fig. 1.4 Fig. 1.5 Screws 6 x 120 mm...
- Seite 28 Instructions for installation and use p. 8/20 Fig. 1.6 Fig. 1.7 Fig. 1.8...
- Seite 29 Instructions for installation and use p. 9/20 Remove transport strip from the door frame Fig. 1.9 Fig. 1.10 Pre-drill using 3 mm drill bit. 6 screws 5 x 100 mm Fig. 1.11 Fig. 1.12 Fig. 1.13...
- Seite 30 Instructions for installation and use p. 10/20 Roof support slats – please start above the doors Screws 4 x 70 mm 8 cm 8 cm Fig. 1.14 Fig. 1.15 Fig. 1.16 Fig. 1.17...
- Seite 31 Instructions for installation and use p. 11/20 Bench support slats Screws 5 x 70 mm 83 cm 37 cm Fig.1.18 4 screws 3 x 40 mm Fig. 1.19...
- Seite 32 Instructions for installation and use p. 12/20 Mounting slat for bench panel – 3.5 x 50 mm screws Fig. 1.20 Bolt bench panel in place from behind – 3.5 x 50 mm screws. (Leave the upper bench folded up when doing so) Fig.
- Seite 33 Instructions for installation and use p. 13/20 Bench panel Fig. 1.22 25 cm Screws 3 x 40 mm Fig. 1.23...
- Seite 34 Instructions for installation and use p. 14/20 Silicon washer for glass door fittings on both sides of the glass doors. Fig. 1.24 Fig. 1.25 Screws 5 x 30 mm Fig. 1.26 Fig. 1.27...
- Seite 35 Instructions for installation and use p. 15/20 Door magnet can be fitted on the left or right of the glass doors. Fig. 1.28 Fig. 1.29 Fig. 1.30 Fit the sleeve plate over the glass doors. Fig. 1.31...
- Seite 36 Instructions for installation and use p. 16/20 Silicon washers for screw hole in glass doors Fig. 1.32 Inside Fig. 1.33 Glass doors can be fitted on the left or right Fig. 1.34...
- Seite 37 Instructions for installation and use p. 17/20 Screws 3 x 40 mm Fig. 1.41 Fig. 1.35...
- Seite 38 Instructions for installation and use p. 18/20 Start with the roof rim above the doors Screws 3 x 40 mm Fig. 1.36 Fig. 1.37 Screw hole covers Fig. 1.38...
- Seite 39 Instructions for installation and use p. 19/20 Place the roof cover slats (4 x 1.2 cm) on top of the roof elements after installing the rim slats and screw them onto the roof elements – screws 3.2 x 40 mm...
- Seite 40 Instructions for installation and use p. 20/20 WELLFUN MINI FLOOR PLAN 145 x 145 x 204 cm The cabin can be set up on the left or right.
- Seite 41 Sauna en bois massif WELLFUN MINI 145 x 145 x 204 cm INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI Français WELLFUN-MN Version 11/19 Référence 1-030-304...
-
Seite 42: Préparation Du Montage
Vous avez ainsi accès à tout moment aux informations sur le produit. Vous trouverez également ces instructions de montage dans la rubrique de téléchargement de notre site Internet www.sentiotec.com/downloads. Remarques importantes : ● Avant de commencer les travaux, vérifiez au moyen de la nomenclature si toutes les pièces ont bien été... -
Seite 43: Outils Requis
Instructions de montage et mode d’emploi S. 3/20 Outils requis ● Marteau et cales ou maillet en caoutchouc ● Visseuse électrique avec bits pour vis en croix et Torx ● Ruban de mesure ● Foret de 3 mm de diamètre, 10 mm, 20 - 30 mm (pour câble électrique poêle de sauna) ●... -
Seite 44: Entretien Et Nettoyage
Instructions de montage et mode d’emploi S. 4/20 Entretien et nettoyage ● Le sauna doit être nettoyé au moyen d’un chiffon humide. N’utilisez que de l’eau chaude, pas de détergent. ● Si le sauna n’est pas utilisé pendant une période prolongée, nous recom- mandons de chauffer la cabine une fois par mois. - Seite 45 Instructions de montage et mode d’emploi S. 5/20 Nomenclature WELLFUN MINI 2 cadres de plancher 144 x 4 x 8 cm 2 baguettes de couronne 1 x 22,5°, 90 x 4 x 2 cm 2 cadres de plancher 88,5 x 8 x 9 cm 1 baguette de couronne 2 x 22,5°,...
- Seite 46 Instructions de montage et mode d’emploi S. 6/20 Fig 1.1 3 vis 4 x 70 mm Fig 1.2...
- Seite 47 Instructions de montage et mode d’emploi S. 7/20 Fig 1.3 Fig 1.4 Fig 1.5 Vis 6 x 120 mm...
- Seite 48 Instructions de montage et mode d’emploi S. 8/20 Fig 1.6 Fig 1.7 Fig 1.8...
- Seite 49 Instructions de montage et mode d’emploi S. 9/20 Retirer la barre de transport du cadre de porte Fig 1.9 Fig 1.10 Fig 1.11...
- Seite 50 Instructions de montage et mode d’emploi S. 10/20 Baguettes d’appui de toit - veuillez commencer par le haut de la porte 12 vis 4 x 70 mm 8 cm Fig 1.12 Fig 1.13 Fig 1.14 Fig 1.15...
- Seite 51 Instructions de montage et mode d’emploi S. 11/20 Baguettes d’appui de banc 4 vis 5 x 70 mm 82 cm 36 cm Fig 1.16 4 vis 3,5 x 40 mm Fig 1.17...
- Seite 52 Instructions de montage et mode d’emploi S. 12/20 Barre de montage pour écran de banc - vis 4 x 60 mm Fig 1.20 Vissez l’écran de banc par l’arrière - vis 3,5 x 50 mm. Fig 1.21...
- Seite 53 Instructions de montage et mode d’emploi S. 13/20 Écran de banc Fig 1.22 25 cm Vis 3,5 x 40 mm Fig 1.23...
- Seite 54 Instructions de montage et mode d’emploi S. 14/20 Insert en silicone pour ferrures de porte en verre des deux côtés de la porte en verre. Fig 1.24 Fig 1.25 Vis 4 x 30 mm Fig 1.26 Fig 1.27...
- Seite 55 Instructions de montage et mode d’emploi S. 15/20 L’aimant de porte pour la porte en verre peut être monté à gauche ou à droite. Fig 1.28 Fig 1.29 Fig 1.30 Fixez la tôle extérieure à la porte en verre. Fig 1.31...
- Seite 56 Instructions de montage et mode d’emploi S. 16/20 Insert en silicone pour le trou de vis dans la porte en verre Fig 1.32 Côté intérieur Fig 1.33 La porte en verre peut être montée à gauche ou à droite Fig 1.34...
- Seite 57 Instructions de montage et mode d’emploi S. 17/20 Vis 3,5 x 40 mm Fig 1.41 Fig 1.35...
- Seite 58 Instructions de montage et mode d’emploi S. 18/20 Commencez par la couronne de toit au-dessus de la porte Vis 3,5 x 40 mm Fig 1.36 Fig 1.37 Capuchons de protection Fig 1.38...
- Seite 59 Instructions de montage et mode d’emploi S. 19/20 Posez les baguettes de cadre de toit 4 x 1,2 cm sur les éléments de toit après le montage des baguette de couronne et vissez-les sur les éléments de toit. Vis 3,2 x 40 mm...
- Seite 60 Instructions de montage et mode d’emploi S. 20/20 COTES WELLFUN MINI 145 x 145 x 204 cm La cabine peut être montée à gauche ou à droite !
- Seite 61 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
- Seite 62 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/22 900-50 | F -80 | info@sentiotec.com | www.sentiotec.com...
