Montageanleitung
GER

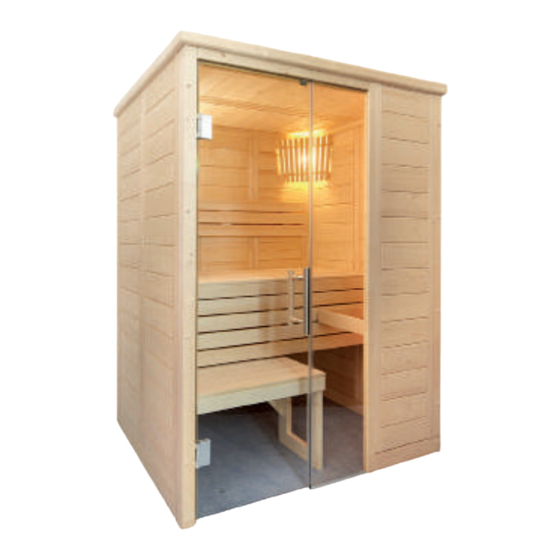

Massivsauna
ALASKA
MINI
Kabinenmaß: 156 x 108 x 202 cm
Inkl.Kranz:
160 x 110 x 204 cm
Innenmaß:
148 x 100 x 198 cm
Wandstärke: 40 mm
Sehr geehrter Kunde,
Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich
mitgeliefert wurden. Sollten Einzelteile ausnahmsweise fehlen, benachrichtigen Sie spätestens 14 Tage nach Erhalt
der Kabine Ihren Händler.
Heben Sie den Lieferschein, die Rechnung und die Montageanleitung für even-
tuelle Rückfragen gut auf.
Sie benötigen folgendes Werkzeug:
1 Hammer mit Beilageholz oder einen.Gummihammer
1 Akkuschrauber mit Bits für Kreuzschrauben und Torx
1 Rollmaßband
1 Bohrer Ø10 mm; 1 Bohrer Ø3 mm
1 Wasserwaage
1 Bleistift
Für die Montage benötigen Sie einen Helfer! Weiters empfehlen wir die Löcher für die
Schrauben vorzubohren.
!
Der Elektroanschluss darf nur durch eine Elektrofachkraft oder eine vergleichsweise qualizierte
Person ausgeführt werden.
Geringfügige Maßabweichungen können möglich sein.
Technische Änderungen und Druckfehler vorbehalten.
02
