Die Bauart ermöglicht Montierung des Relais ganz nahe andere uni-line Einheiten. Ein
Abstand von min. 50 mm zwischen bzw. der Ober- und Unterseite dieses Relais und
anderen Relais/Einheiten ist jedoch erforderlich.
Die DIN Schiene ist immer waagerecht zu montieren, wenn sie mehrere Relais trägt.
4. Anschlüsse

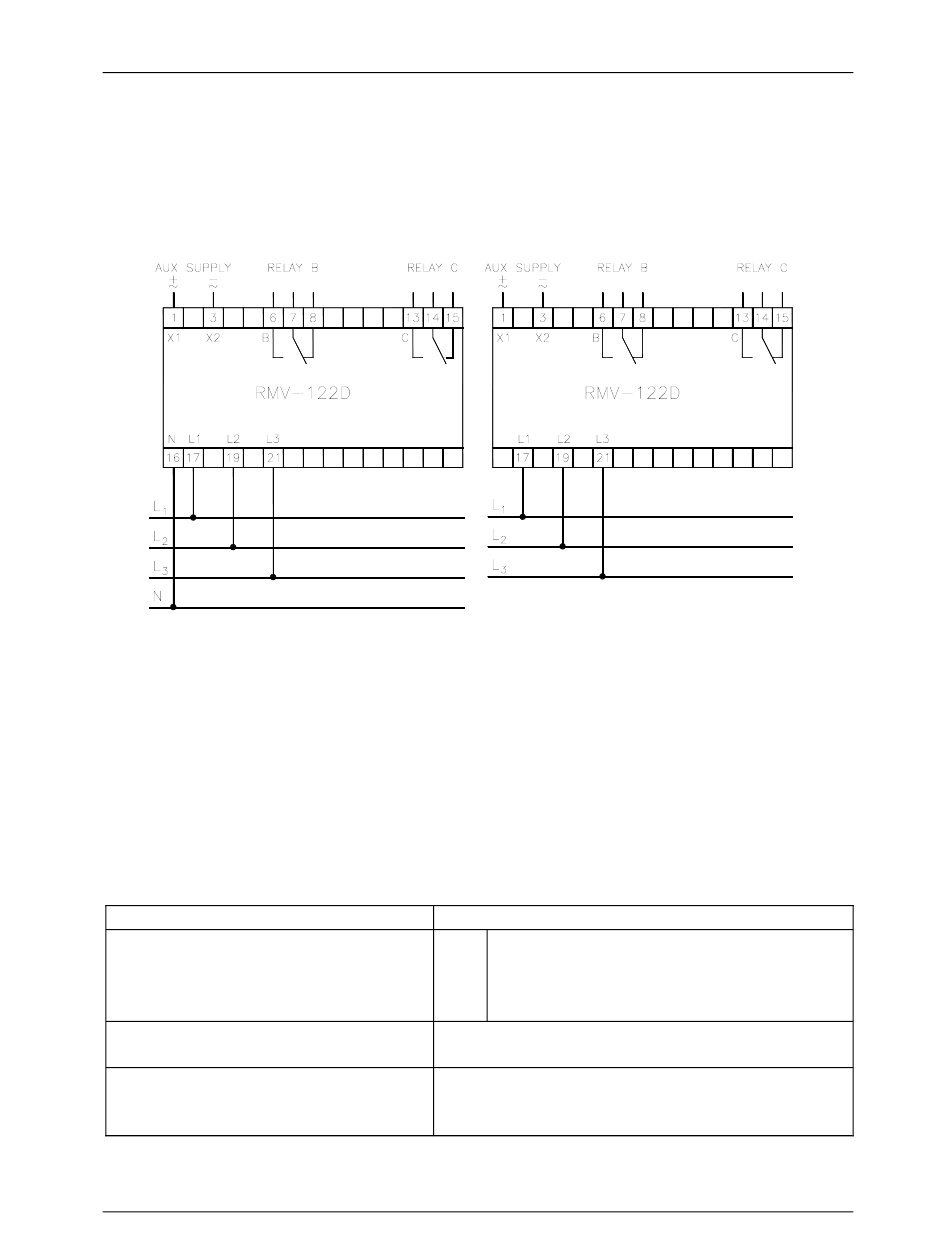

Stern-Schaltung
Bitte, das Unterschied zwischen Relais für Stern-Schaltung und für Delta-Schaltung
bemerken. Die Schaltungsart ist auf dem Etikett angegeben.
Alle Spannungseingänge können durch eine 2A Sicherung geschützt werden.
Das Relais ist vor ESD (elektrostatischer Elektrizität) geschützt, und ein weiterer Son-
derschutz während des Montieren des Relais davor ist deswegen nicht erforderlich.
5. Inbetriebsnahmeanleitung
5.1 Einstellung und Anzeige
Einstellung von
Überspannung Einstellpunkt:
(100...120%) von U
n
Überspannung Einstellpunkt:
(100...120%) von U
n
Verzögerung:
(0...10 s)
Hysterese:
(1...10%) von U
n
Installations- und Inbetriebsnahmeeinleitungen RMV-122D
Delta-Schaltung
"U>"
Gelbe LED leuchtet, wenn die Eingangs-
spannung den Grenzwert unterschreitet.
"U>"
Kontakt hat noch nicht geschaltet.
Kontakt schaltet und rote LED leuchtet nach
Ablauf der Zeit.
Relaiskontakt
wenn die Fehlerspannung gleich oder kleiner
als die Hysterese ist
LED/Relais
wird
zurückgestellt
4189340116C (UK)
(Reset),
