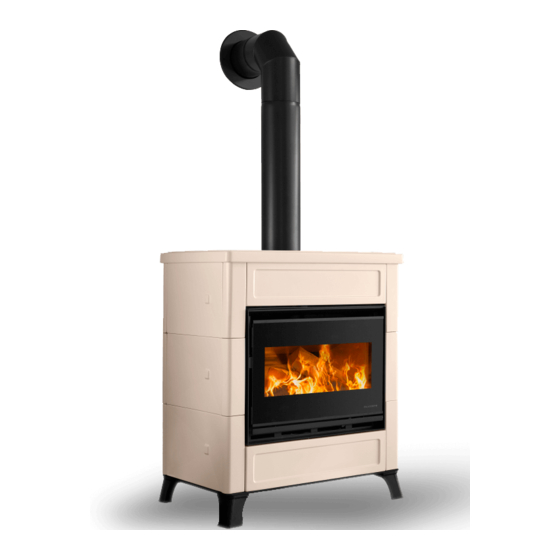

Palazzetti STUFA ELSA Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Palazzetti Anleitungen
  4. Kamine
  5. STUFA ELSA
  6. Installationsanleitung

Palazzetti STUFA ELSA Installationsanleitung

Vorschau ausblenden Andere Handbücher für STUFA ELSA:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 28

Quicklinks

Diese Anleitung herunterladen
IT

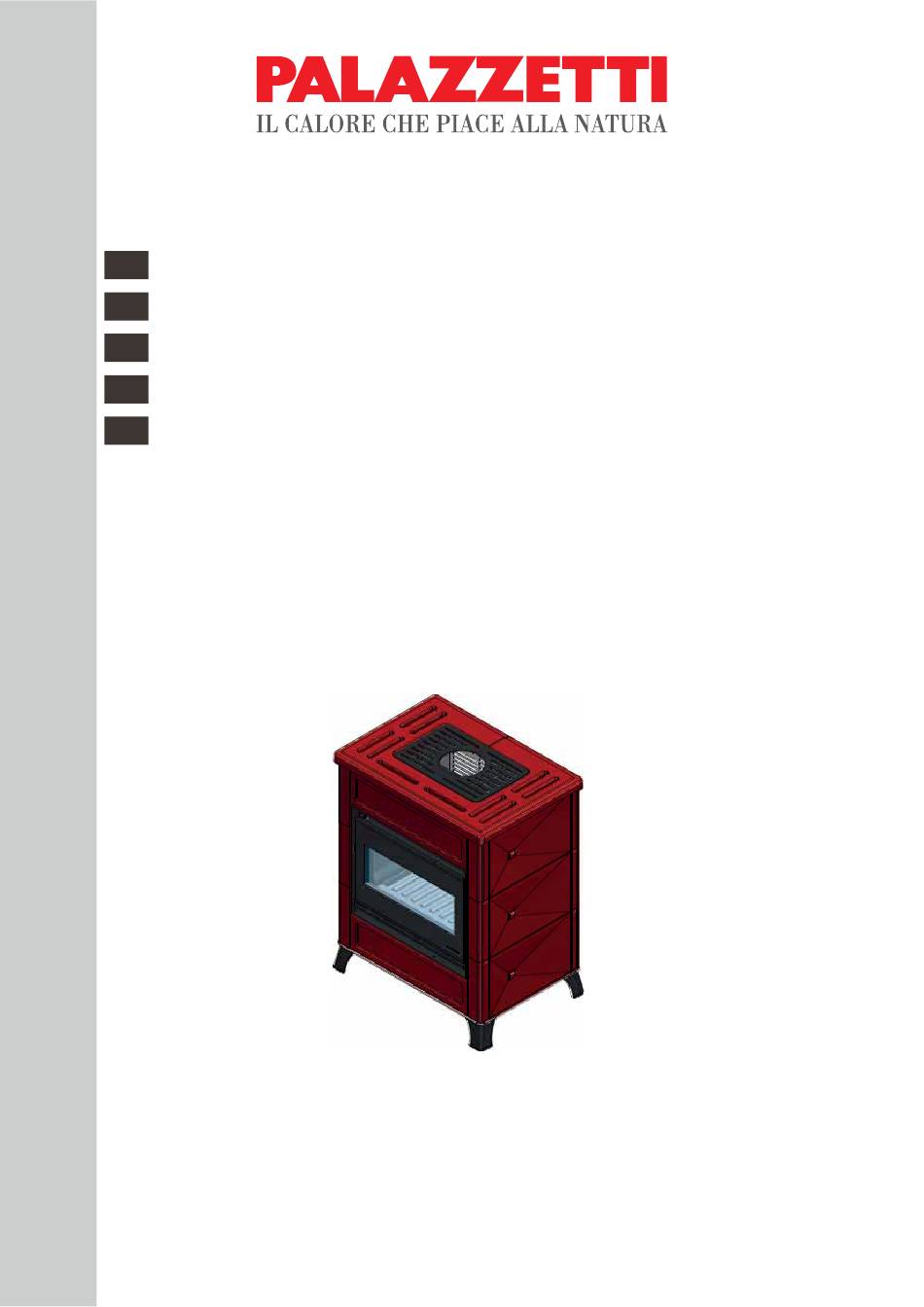

GENERALITA' - AVVERTENZE - INSTALLAZIONE - MANUTENZIONE
EN
GENERAL INFORMATION - WARNINGS - INSTALLATION - MAINTENANCE
DE
ALLGEMEINE ANGABEN – HINWEISE – INSTALLATION – WARTUNG
FR
GÉNÉRALITÉS - AVERTISSEMENTS - INSTALLATION - ENTRETIEN
GENERALIDADES - ADVERTENCIAS - INSTALACIÓN - MANTENIMIENTO
ES
LEGNA - WOOD - HOLZ - BOIS - MADERA
Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima
dell'installazione, manutenzione o utilizzo del prodotto.
This manual is an integral part of the product.
Read the instructions carefully before installing, servicing or
operating the product.
Die vorliegende Anleitung ist fester Bestandteil des Produkts.
Vor der Installation, Wartung und Verwendung die Anleitungen
stets aufmerksam durchlesen.
STUFA ELSA
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes
avant l'installation, l'entretien ou l'utilisation du produit.
Este
manual
es
parte
Se recomienda leer detenidamente las instrucciones antes
de la instalación, el mantenimiento y el uso del producto..
integrante
del
producto.
