Schritte
1. Trennen Sie die USB-Kabel der Frontblende von der Systemplatine.
2. Trennen Sie die Datenkabel der Festplatten von der Systemplatine.
3. Trennen Sie das Audiokabel der Frontblende von der Systemplatine.
4. Trennen Sie das LED-Controller-Kabel von der Systemplatine.
5. Trennen Sie das Stromkabel der Grafikkarte von der Systemplatine.
6. Trennen Sie das Prozessorstromkabel von der Systemplatine.
7. Trennen Sie das Kabel des oberen Gehäuselüfters von der Systemplatine.
8. Trennen Sie das Stromkabel der Systemplatine von der Systemplatine.
9. Trennen Sie das vordere Gehäuselüfterkabel von der Systemplatine.
10. Entfernen Sie die Antennenkabel aus den Kabelführungen am Gehäuse.

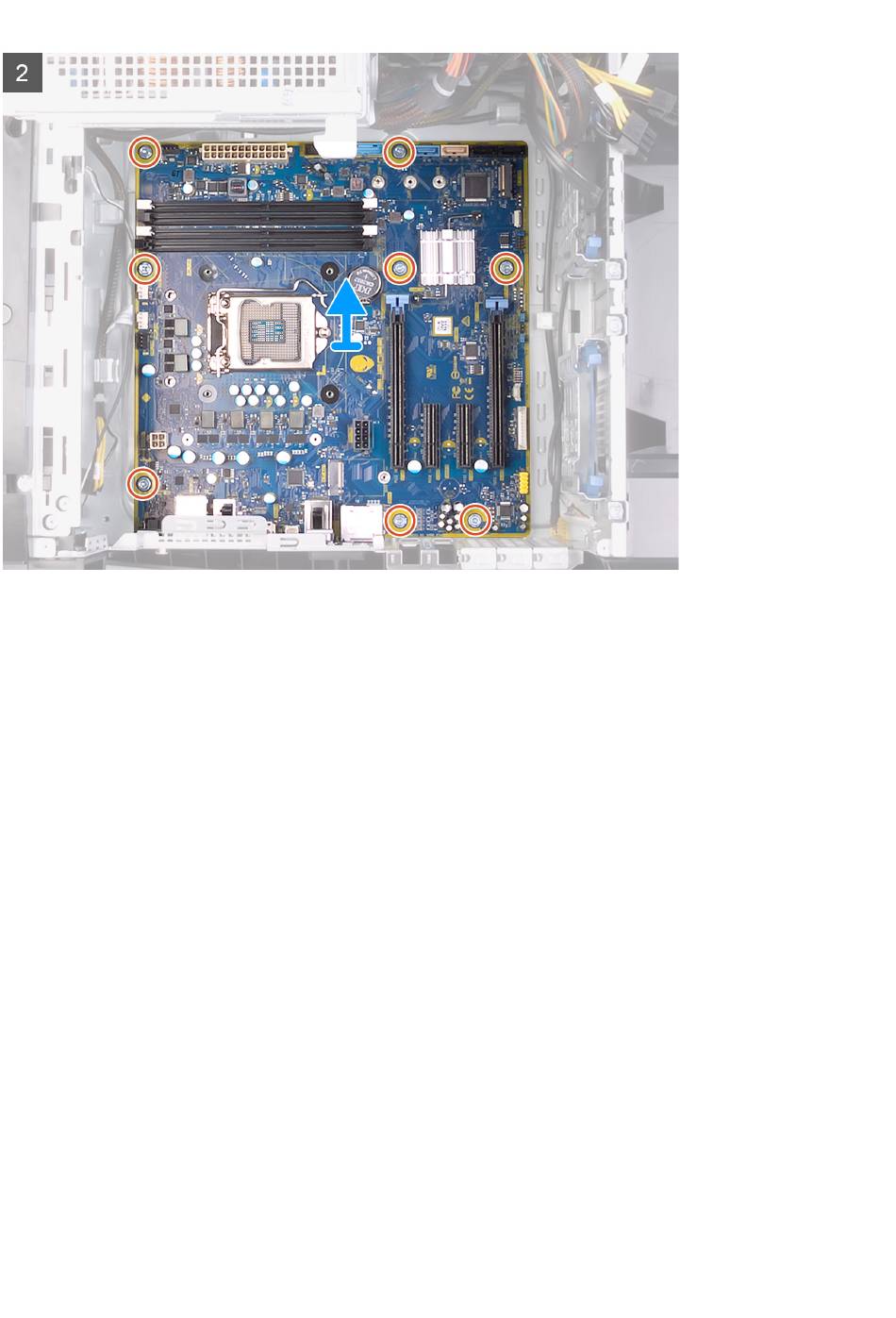

11. Entfernen Sie die acht Schrauben (#6-32), mit denen die Systemplatinenbaugruppe am Gehäuse befestigt ist.
12. Heben Sie die Systemplatine vom Gehäuse ab.
Einbauen der Systemplatine
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das
Installationsverfahren durchführen.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des
Installationsverfahrens.
89
