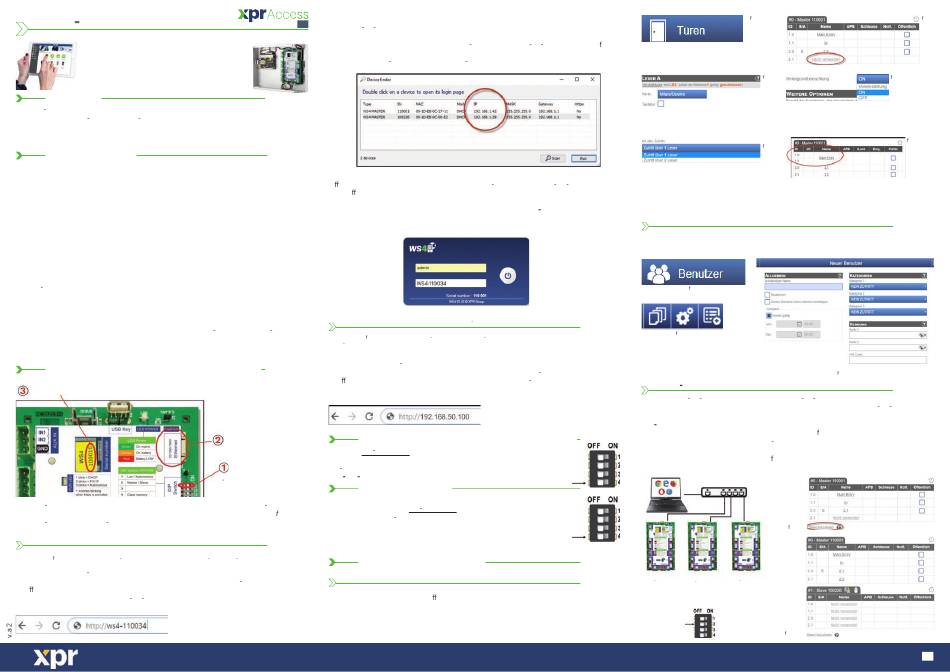

WS4 4D
Zutrittskontrolleinheit für 4 Türen über Internetverbindung
KURZHANDBUCH
ÜBERSICHT
Bei WS4 4D handelt es sich um eine Zutrittskontrolleinheit für 4 Türen, zur Verwendung
mit Lesern mit RS485 Ausgang. WS4 4D muss nicht an einen PC angeschlossen werden
und die Installation einer Software ist ebenfalls nicht erforderlich. Sie können online auf
das Gerät zugreifen, dazu registrieren Sie sich als Bediener einfach mit der Seriennum-
mer des Controllers und haben so Zugang zur Softwareanwendung.
GERÄTEMERKMALE
• Benutzerspeicher:
2.500 Benutzer
• Ereignisse:
max. 50.000
• Türen:
4 (max. 20 Türen in einem Netzwerk)
• Leser:
4
• Eingänge für Türkontakte:
4
• Drucktastereingänge:
4
• Freie Eingänge:
2 (Notfall, Fahrzeugerkennung)
• Freie Ausgänge:
2 (Alarm, Speicherung des Alarmstatus, Anwesenheit)
• Spannungsversorgung:
120 bis 240 V AC, 100 VA - 1,52 A mit Sicherung (1 A)
• Stromaufnahme der Leser:
jeweils max. 225 mA
• Stromaufnahme der Schlösser:
jeweils max. 600 mA
• Relais:
2A/48 V AC/DC
• Prozessor:
ARM A5 - 528 MHz
• Speicher:
64 MB Ram DDR2 133 MHz
• TCP/IP Verbindung:
10/100/1000 Base-T – HTTP oder HTTPS
• Gehäuseabmessungen (mm):
350 x 250 x 80
• Betriebstemperatur:
0 °C bis +50 °C
• Betriebsfeuchtigkeit:
0% bis 85% (nicht kondensierend)
• Sabotageschutz:
Ja
• Verbindung mit Wiegandleser:
Ja, über Wiegand-RS485 Konverter - WS4 CNV
• Aufzugfunktion:
Ja, 2 Aufzüge pro Installation, jeweils 24 Stockwerke
• Schleusenfunktion, Anti-Passback, Personenzähler, Anwesenheit, Systemlogs, Berichte
in CSV
ERSTMALIGE VERBINDUNG UND KONFIGURATION
Seriennummer
Der WS4 4D Controller verfügt nicht über eine automatisch zugewiesene IP Adresse. Die
Voreinstellung ist DHCP. Es gibt 2 Möglichkeiten der Verbindung und der Kon iguration
des WS4 4D - über ein LAN Netzwerk oder Standalone.
METHODE 1
(Verwendung im Privat- oder Unternehmens-LAN)
Bei dieser Kon iguration weist der DHCP Server des Netzwerks Ihrem WS4 4D eine IP Adresse zu.
1. Stellen Sie den DIP Schalter 1 auf die Position OFF.
2. Verbinden Sie Ihr Netzwerk mit dem Ethernetanschluss des WS4 4D.
3. Ö nen Sie Ihren Webbrowser und geben Sie http://ws4 gefolgt von einem Bindestrich
und der Seriennummer Ihres WS4 4D Controllers ein.
Kann die Verbindung nicht hergestellt werden, liegt es daran, dass Ihr Netzwerk den Namen
DE
Ihres WS4 4D Controllers nicht erkennt. In diesem Fall laden Sie sich den „Device Finder"
von unserer Webseite http://www.xprgroup.com/products/ws4/ herunter.
Mithilfe des „Device Finders" können Sie die IP Adresse Ihres WS4 4D Controllers heraus inden.
Starten Sie den „Device Finder", dann erhalten Sie eine Liste aller mit Ihrem Netzwerk
verbundenen WS4 Controller und deren IP Adresse, wie in der Abbildung unten dargestellt.
Ö nen Sie Ihren Browser und geben Sie die IP Adresse des WS4 4D Controllers ein,
dann ö net sich ein Anmeldefenster.
Benutzername: admin
Passwort: WS4 + Bindestrich + Seriennummer (Beispiel: WS4 110034), siehe
Abbildung unten, Großbuchstaben ohne Leerzeichen.
METHODE 2
Bei dieser Kon iguration weist der WS4 4D Ihrem PC eine IP Adresse zu. Der PC muss so eingestellt sein, dass er
die IP Adresse automatisch erhält.
1. Stellen Sie den DIP Schalter 1 auf die Position ON.
2. Verbinden Sie Ihren PC mit dem Ethernetanschluss des WS4 4D.
3. Ö nen Sie Ihren Webbrowser und geben Sie die folgende IP Adresse ein: 192.168.50.100,
nun können Sie die Anmeldedaten, wie oben beschrieben, eingeben.
ZURÜCKSETZEN AUF DIE WERKSEINSTELLUNGEN
Über den DIP Schalter 4 kann das System auf die
Werkseinstellungen zurückgesetzt werden. Dazu müssen Sie den
DIP Schalter 3 Mal, innerhalb von 10 Sekunden, umschalten:
OFF ON OFF .
DIP Schalter
PASSWORT ÄNDERN
Pos. 1
Sollten Sie das Passwort vergessen haben, können Sie sich als
Administrator über den DIP Schalter 4 im System anmelden.
Stellen Sie den DIP Schalter 4 für ca. 15 Sekunden auf ON und
dann wieder auf OFF. Nun haben Sie 5 Minuten Zeit (nur innerhalb
des lokalen Netzwerks) sich mit dem ursprünglichen
Anmeldedaten und Passwort anzumelden.
SOFTWAREEINSTELLUNGEN
LESER HINZUFÜGEN
Gehen Sie zu „Türen", wählen den Leser (Abb. 2) und wählen dann die Art des Lesers bei
„Karte" (Abb. 3). Ist der Leser o line, blinkt die rote LED schnell und es ertönt ein
anhaltendes Piepsignal. Sobald die Verbindung hergestellt ist, erlischt die rote LED und
das Piepsignal verstummt. Nun blinkt die grüne LED. Um die grüne LED abzuschalten,
gehen Sie zu Einstellungen/Systemoptionen und wählen Sie die Einstellung der
Hintergrundbeleuchtung EIN oder AUS (nicht voreingestellt) (Abb. 4).
(Einzelanwendung - ohne LAN Netzwerk)
Zurücksetzen
auf die
Werkseinstellungen
Passwort ändern
www.xprgroup.com
ig.1
ig.3
ig.5
Um zwei Leser zu einer Tür hinzuzufügen, wählen Sie die Leser aus (Abb. 2) und wählen
Sie dann unter „Art des Zutritts" „Zutritt mit 2 Lesern" (Abb. 5). Füllen Sie die Maske für
beide Leser aus, diese werden dann zu einer Tür vereint (Abb. 6)
BENUTZER HINZUFÜGEN
Gehen Sie zu Benutzer (Abb. 1), wählen Sie „Neu" (Abb. 2) und geben Sie die Daten in
die Maske ein (Name, Kategorie, Kartennummer...)(Abb. 3).
ig.1
ig.2
SLAVE CONTROLLER HINZUFÜGEN
In einem WS4 4D System können bis zu 10 WS4 4D Karten für eine Installation verwaltet
werden (mit bis zu 20 Türen, mit je einem oder zwei Lesern). Eine WS4 4D Einheit dient
als Master, die anderen Slaves. Die Zuteilung von Master und Slave erfolgt über den
DIP Schalter 2: OFF = Master (Werkseinstellung), ON = Slave.
Gehen Sie zu „Türen" und klicken Sie auf die Schalt läche „Slave hinzufügen" (Abb. 1).
Geben Sie die Seriennummer des WS4 4D, die hinzugefügt werden soll, ein und klicken
Sie auf „Suchen". War die Suche erfolgreich, wird dieser Slave vom System zur Installation
hinzugefügt und die Türen können kon iguriert werden (Abb. 2).
Sollte ein Fehler auftreten, erhalten Sie eine Fehlermeldung in rot.
Schalter
ig.1
Master
Slave 9
Slave 1
DIP Schalter 2
DIP Schalter 2
DIP Schalter 2
OFF
ON
ON
Master/
Slave
ig.2
ig.2
ig.4
ig.6
ig.3
DE
9
