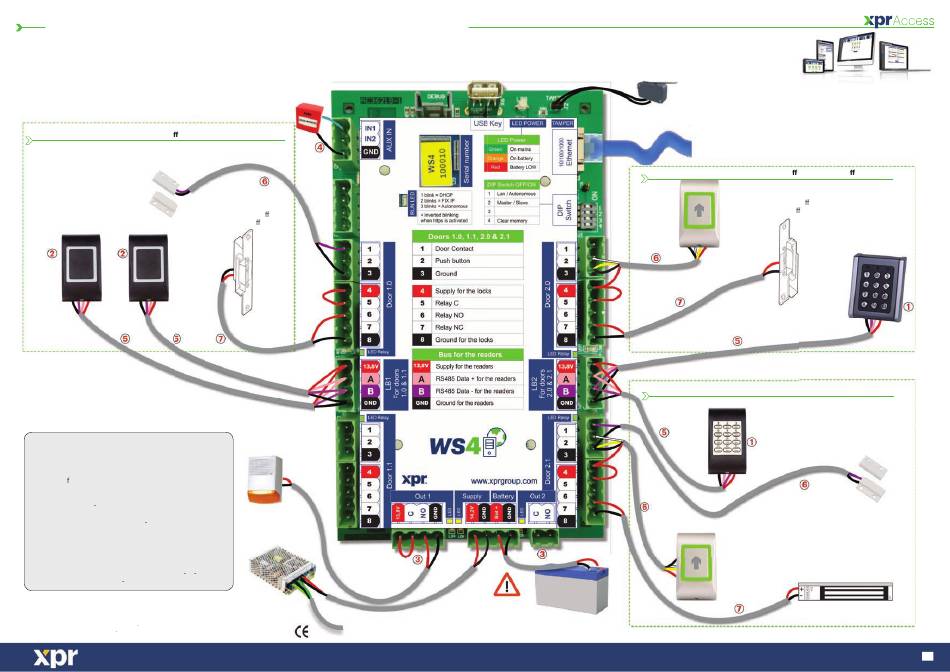

Anwendungsbeispiel: Verbindung von drei Türen
Tür mit zwei Lesern + elektrischem Türö ner (stromlos geschlossen)
Türkontakt
AUSGANG
EINGANG
Adresse 1
Adresse 0
1. Die Leser der Türen 1.0 und 2.0 müssen die Adresse 0 und die
Leser der Türen 1.1 und 2.1 die Adresse 1 haben.
2. Bei Türen mit zwei Lesern muss die Adresse des einen Lesers 0
und die des anderen 1 sein.
3. Die Funktion der Ausgänge OUT1 und OUT2 kann über die
Software kon iguriert werden.
4. Eingang In1 & In2: Verbinden Sie GND mit einem
potentialfreien Kontakt, um den Eingang zu aktivieren.
5. Paarverseiltes LiYCY Kabel, max. 80m.
Bei einer Entfernung von über 80 m werden Abschlusswiderstände
(120 Ohm) an beiden Enden der RS485 Datenleitung benötigt,
unter Einhaltung der auf unserer Webseite vorgeschlagenen Längen.
6. Kabel für Alarm 2 x 0,22
7. Der Kabeldurchmesser ist abhängig von der Stromversorgung
des Schlosses.
Bitte beachten: Die Relaiskarten der Aufzüge (WS4 RB 12) und die
Leser sind über dieselbe RS485 Datenleitung verbunden.
Dieses Produkt erfüllt die Bestimmungen der EMV Richtlinie 2014/30/EU.
Darüber hinaus entspricht es der RoHS2 Richtlinie EN50581:2012
Notfallknopf
Elektrischer Türö ner
(stromlos o en)
12V/600mA max
Alarmsirene
oder
Blitzleuchte
Spannungsversorgung:
14,2 V
siehe
Benutzerhandbuch
12 V Batterie
www.xprgroup.com
Gehäusesabotage
Netzwerk
Tür mit einem Leser + elektrischem Türö ner (stromlos o en)
Elektrischer Türö ner
Drucktaster
(stromlos o en)
12V/600mA max
Tür mit einem Leser + Elektromagnetschloss
Leser
Adresse 1
Drucktaster
Elektromagnetschloss max. 12 V/600 mA
Leser
Adresse 0
Türkontakt
DE
