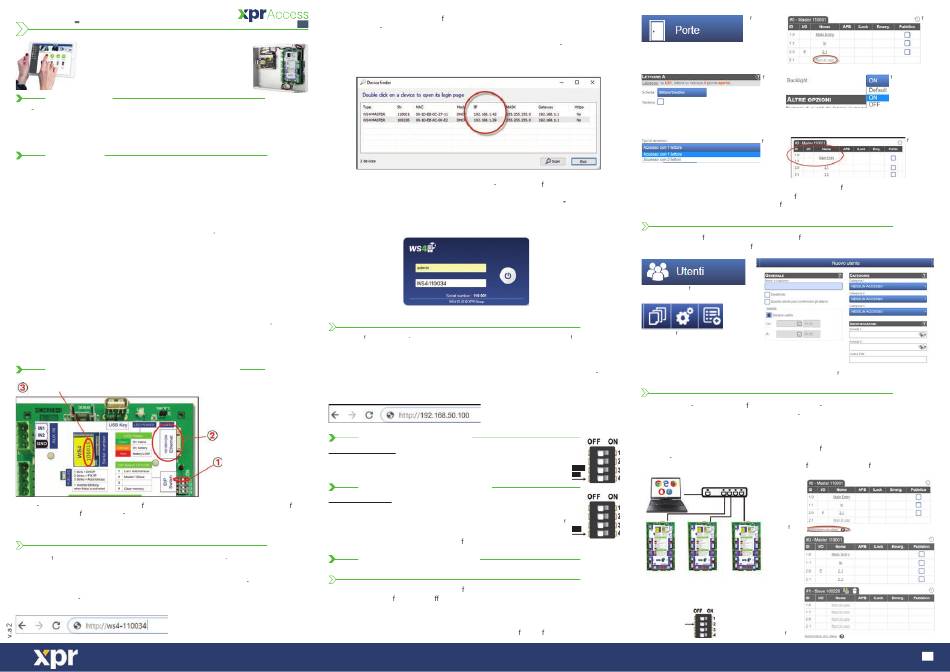

WS4 4D
4 Unità di controllo accessi porta con accesso web
GUIDA RAPIDA UTENTE
DESCRIZIONE
WS4 4D è un'unità di controllo a 4 porte per lettori con uscita RS485. Non richiede
l'installazione di software. Funziona, inoltre, senza un PC dedicato. Tutto è disponibile
online. Per cominciare a utilizzare l'applicazione software, gli operatori devono
semplicemente registrarsi con il numero di serie del controller.
SPECIFICHE
• Capacità:
2500 utenti
• Eventi:
50000 max.
• Porte:
4 (max. 20 porte nella stessa rete)
• Lettori:
4
• Ingressi di contatto porta:
4
• Ingressi con pulsante:
4
• Ingressi ausiliari:
2 (emergenza, rilevamento veicoli)
• Uscite ausiliarie:
2 (allarme, memorizzazione stato di allarme, • presenza)
• Alimentazione:
da 120 a 240 VCA, 100 VA 1,52 A con fusibile • (1 A)
• Alimentazione per i lettori:
225 mA max. ciascuno
• Alimentazione per i blocchi:
600 mA max. ciascuno
• Caratteristiche dei relè:
2 A/48 V CA/CC
• Processore:
ARM A5 - 528 MHz
• Memoria:
64 MB RAM DDR2 133 MHz
• Connessione TCP/IP:
10/100/1000 Base-T – HTTP o HTTPS
• Dimensioni alloggiamento:
350x250x80 mm
• Temperatura di esercizio:
da 0 °C a +50 °C
• Umidità:
da 0% a 85% (senza condensa)
• Manomissione:
Sì
• Connessione lettore Wiegand:
Sì, via Wiegand a convertitore RS485 - WS4 CNV
• Funzione ascensore:
Sì, 2 ascensori per installazione, ciascuno - 24 piani
• Interblocco, Antiritorno, contapersone, presenza, registri di sistema, rapporti in CSV
PRIMA CONNESSIONE E CONFIGURAZIONE
Numero di serie
Il WS4 4D non ha un indirizzo IP prede inito. È impostato su DHCP in maniera prede inita.
Per collegare e con igurare WS4 4D, sono disponibili 2 metodi: LAN e Autonomo.
METODO 1
(da utilizzare per una rete LAN domestica o aziendale)
In questa con igurazione, il server DHCP della rete assegna un indirizzo IP a WS4 4D
1. Spostare l'interruttore DIP 1 in posizione OFF.
2. Collegare un cavo dalla propria rete al connettore Ethernet di WS4 4D.
3. Aprire uil browser web e digitare http://ws4 seguito da un trattino e il numero di serie
del controller WS4 4D
Se la connessione non va a buon ine, il motivo è che la rete non riconosce il nome del
IT
controller WS4 4D. In questo caso, andare nel nostro sito web http://www.xprgroup.
com/products/ws4/ e scaricare lo strumento chiamato "Device Finder".
Il "Device Finder" consente di trovare l'indirizzo IP del controller WS4 4D.
Eseguire "Device Finder" per ottenere un elenco di tutti i controller WS4 collegati in rete,
inclusi i relativi indirizzi IP, proprio come nell'immagine di seguito.
Aprire il browser e digitare l'IP del controller WS4 4D: si apre la inestra di login.
Nome utente: admin
Password: WS4 seguito da un trattino e dal numero di serie (es. WS4 110034) proprio
come nell'immagine seguente, tutto in lettere maiuscole e senza spazi.
METODO 2
In questa con igurazione, WS4 4D assegna un indirizzo IP al PC in uso. IL PC deve essere con igurato per
l'acquisizione automatica dell'indirizzo IP.
1. Spostare l'interruttore DIP 1 in posizione ON.
2. Collegare un cavo direttamente dal proprio PC al connettore Ethernet di WS4 4D.
3. Aprire il browser web e digitare l'IP: 192.168.50.100, quindi le credenziali di login come
illustrato in precedenza
RIPRISTINO DI FABBRICA
L'interruttore DIP 4 consente di reinizializzare completamente il
sistema. A questo scopo, spostare l'interruttore DIP per 3 volte
su OFF - ON - OFF entro 10 secondi.
Interruttore DIP
pos. 1
MODIFICA DELLA PASSWORD
L'interruttore DIP 4 consente di accedere al sistema come
amministratore se si dimenticano la password oppure il login.
Posizionare su ON questo interruttore DIP per circa 15 secondi
e poi di nuovo su OFF. Il sistema, per un periodo di 5 minuti,
consentirà di eseguire la connessione (solo dalla rete locale)
con la password e il nome utente prede initi.
IMPOSTAZIONI SOFTWARE
AGGIUNTA DI LETTORI
Andare in "Porte", selezionare il lettore ( ig. 2) e poi selezionare il tipo di lettore nel
campo "Scheda". ( ig. 3). Se O line, il LED rosso lampeggia rapidamente e il cicalino
suona continuamente. Una volta stabilite le comunicazioni, il LED rosso e il cicalino
si spengono. Il LED verde comincia a lampeggiare continuamente. Se si desidera
spegnere il LED verde, andare in Impostazioni/Opzioni di sistema e selezionare ON
oppure OFF per la retroilluminazione (non il valore prede inito) ( ig. 4)
(per utilizzo autonomo, senza rete LAN)
ripristino di
ripristino di
fabbrica
fabbrica
modi ica della
modi ica della
password
password
www.xprgroup.com
ig.1
ig.3
ig.5
Per aggiungere 2 lettori sulla Porta 1, selezionare il lettore ( ig. 2) e da lì selezionare
"Accesso con 2 lettori" per "Tipo di accesso" ( ig. 5). Compilare il modulo per entrambi i
lettori; gli stessi si uniranno in una porta ( ig. 6)
AGGIUNTA DI UTENTI
Andare in Utenti ( ig. 1), selezionare "Nuovo" ( ig. 2) e poi compilare il modulo (Nome,
categoria, numero di scheda...) ( ig. 3).
ig.1
ig.2
AGGIUNTA DI CONTROLLER SLAVE
Il sistema WS4 4D può gestire ino a 10 schede WS4 4D nella stessa installazione (con
massimo 20 porte, singole o doppie). Un WS4 4D deve essere il master e gli altri degli
slave.
La selezione di master/slave va eseguita con l'interruttore DIP 2: OFF - Master
(impostazione di fabbrica), ON - Slave.
Andare in "Porte" e fare clic sul link "Aggiungi slave" ( ig. 1). Inserire il numero di serie
del WS4 4D da aggiungere fare clic su Cerca. Se lo trova, il sistema aggiunge lo slave
direttamente all'installazione e sarà possibile con igurarne le porte ( ig. 2).
In caso di errore, viene visualizzato un messaggio di colore rosso.
Interrupteur
ig.1
Master
Slave 1
Slave 9
Interruttore
Interruttore
Interruttore
DIP 2
DIP 2
DIP 2
OFF
ON
ON
Master/
Slave
ig.2
ig.2
ig.4
ig.6
ig.3
IT
5
