ASROCK Z87 Extreme6/ac Handbuch Seite 177

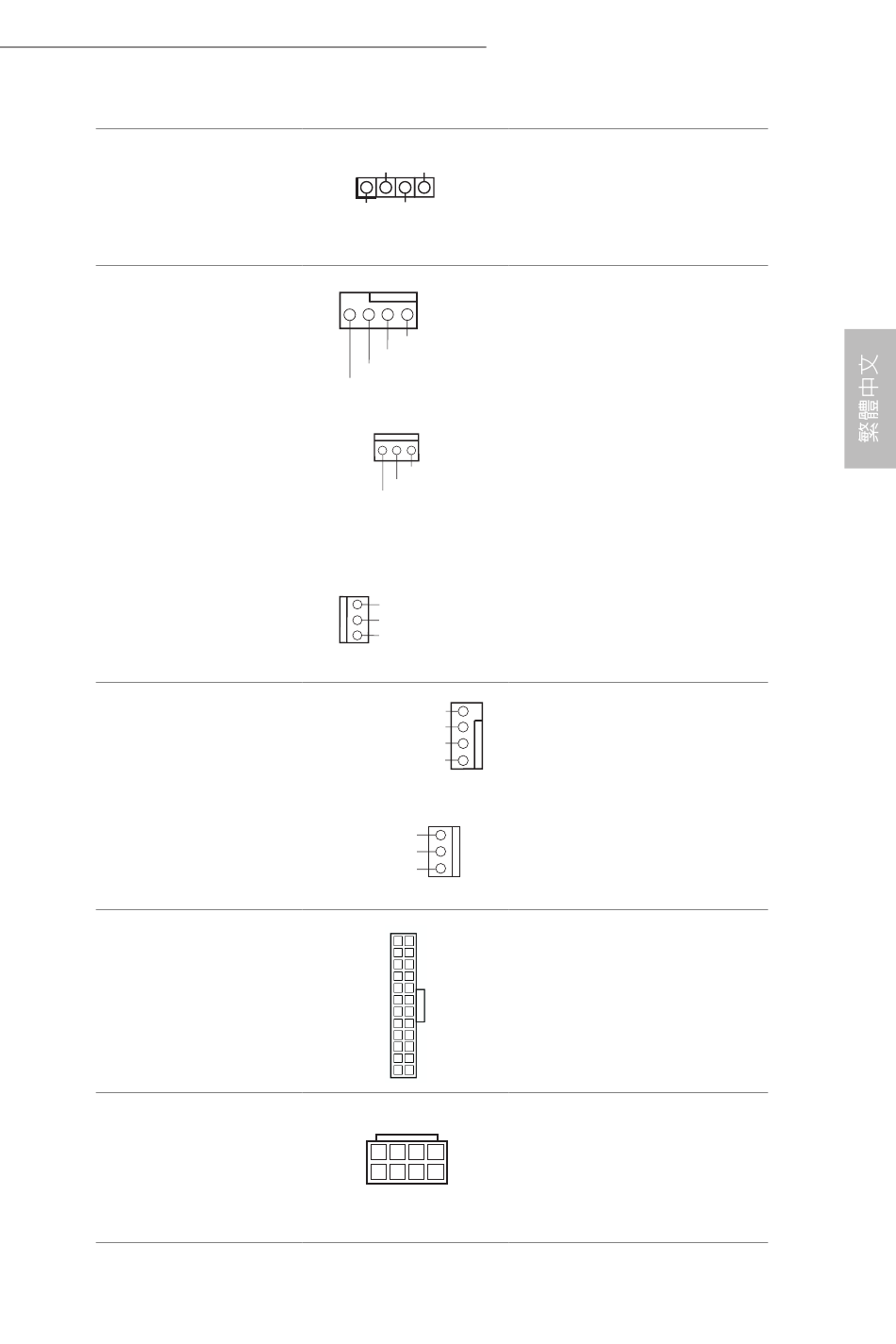

機殼喇叭排針
(4-pin SPEAKER1)
（請參閱第 1 頁或第 2
頁，編號 15）
機殼及電源風扇接頭
(4-pin CHA_FAN1)
（請參閱第 1 頁或第 2
頁，編號 17）
(3-pin CHA_FAN2)
（請參閱第 1 頁或第 2
頁，編號 31）
(3-pin CHA_FAN3)
（請參閱第 1 頁或第 2
頁，編號 30）
(3-pin PWR_FAN1)
（請參閱第 1 頁或第 2
頁，編號 1）
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁或第 2
頁，編號 3）
(3-pin CPU_FAN2)
（請參閱第 1 頁或第 2
頁，編號 4）
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁或第 2
頁，編號 7）
ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第 1 頁或第 2
頁，編號 2）
DUMMY SPEAKER
1
+5V DUMMY
GND
+12V
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
FAN_SPEED
GND
+ 12V
CHA_ FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
+ 12V
GN D
FAN_SPEED
+ 12V
GND
12 24
1 13
8 5
4 1
Z87 Extreme6/ac / Z87 Extreme6
請將機殼喇叭連接至此
排針。
請將風扇纜線連接至風
扇接頭，並比對黑線及
接地針腳。
4
本主機板配備 4-Pin CPU
3
風扇 ( 靜音風扇 ) 接頭。
2
1
若您計畫連接 3-Pin CPU
風扇，請接至 Pin 1-3。
本主機板配備一組 24-pin
ATX 電源接頭。若要使用
20-pin ATX 電源供應器，
請插入 Pin 1 及 Pin 13。
本主機板配備一組 8-pin
ATX 12V 電源接頭。若要
使用 4-pin ATX 電源供應
器，請插入 Pin 1 及 Pin 5。
175
