Bedienungsanleitung TRACE C2 Control / M4
Referenzmessungen können auch routinemäßig durchgeführt werden, z.B. wenn
Proben für die externe begleitende Analytik genommen werden. Der Messwert wird
erst dann über einen neuen Referenzfaktor korrigiert, wenn der neue Referenzwert
eingegeben und mittels „Übernehmen" bestätigt wurde. Bis dahin werden
zwischenzeitlich ermittelte Messwerte immer mit dem aktuell gültigen Referenzfaktor
berechnet und angezeigt.
Das Gerät startet mit einem Referenzfaktor von 1,0. Wären beide Membranen in
gleichem Masse durchlässig, wäre dieser Wert korrekt. In der Praxis hat sich jedoch
gezeigt, dass fertigungsbedingt und durch Einflüsse der Umgebungsbedingungen der
Sonde Unterschiede resultieren.
Der Abgleich funktioniert wie folgt:
Nach Auslösen der Taste "Referenz" bestimmt das Gerät die Konzentrationswerte im
Reaktor und schlägt entsprechende Werte vor (siehe Abbildung 74). Sie müssen nun
anhand einer Referenzprobe überprüfen, ob diese korrekt sind und ggf. korrigieren.
Falls Sie die Konzentrationswerte kennen (z.B. aus der Einwaage) können Sie die
Werte direkt eingeben. Sie können die Konzentrationen im Reaktor auch anhand
einer externen Probe mit einem Offline Analysator bestimmen.

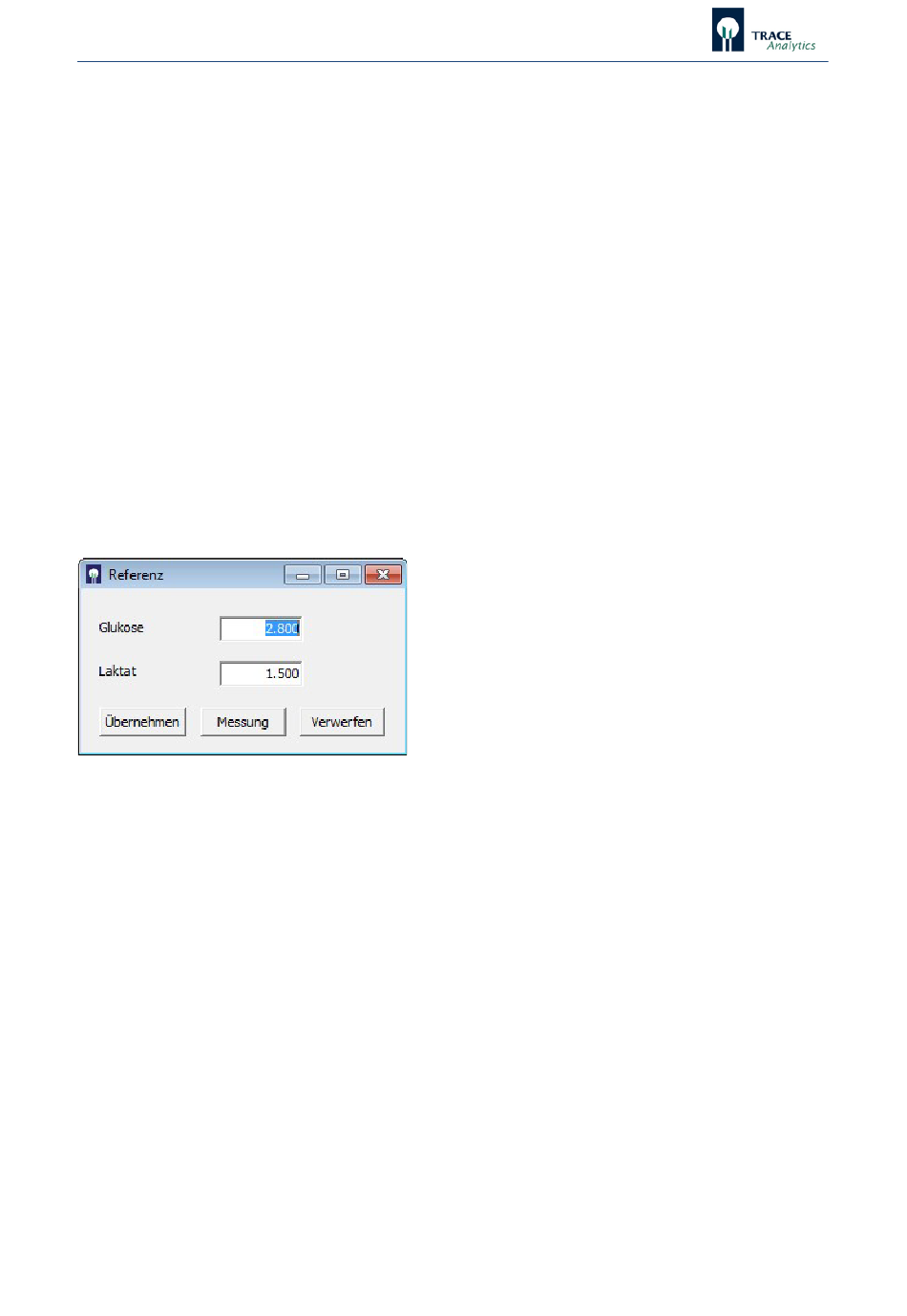

Abbildung 74: Eingabefeld nach Referenzmessung

Mit „Übernehmen" bestätigen Sie die vorgeschlagenen Messwerte. Falls Sie
Änderungen vornehmen möchten, tragen sie die neuen Werte in das Eingabefeld ein
und bestätigen Sie mit „Übernehmen".
Mit der Funktion „Verwerfen" brechen Sie den Vorgang ab und kehren zur
Ausgangslage zurück.
Solange das Eingabefenster offen ist, und keine neuen Referenzwerte eingetragen
und bestätigt wurden, arbeitet das TRACE C2 Control mit dem aktuell gültigen
Referenzfaktor weiter.
Für den Fall, dass die Bestimmung einer Referenzmessung an einem externen
Analysegerät länger dauern wird und während dieser Zeit eine
Konzentrationsänderung im Medium zu erwarten ist, sollten Sie die Referenzmessung
abwarten und erst dann eine Probe für die externe Analyse ziehen. Wenn das
Eingabefenster für die Referenzwerte erscheint, hat sich das Gerät die aktuelle
gemessene Konzentration gemerkt und wird die später eingegebenen Werte mit
dieser Konzentration vergleichen und den neuen Referenzfaktor bestimmen.
