Bedienungsanleitung TRACE C2 Control / M4
6.6 Belegung der Analogausgänge
Die ermittelten Messwerte (und ggf. Reglerausgänge) stehen zur weiteren
Verwendung als Analogsignale zur Verfügung.
Das Signal am Analogausgang wird jeweils bei Vorliegen eines neuen Messwertes
geändert und bleibt unverändert, bis:
a) ein neuer Messwert vorliegt,
b) das Gerät neu gebootet wird,
c) „neues Schlauchset" aktiviert wird.
Im Menü „Parameter" („7.2.4.1 Parameter") kann das Ausgabeformat jeweils
zwischen 0 – 10 V und 2 – 10 V bzw. 0 – 20 mA und 4 – 20 mA umgeschaltet
werden.
Die Ausgabebereiche der Analogausgänge können wie in Kapitel „7.2.4.1 Parameter"
beschrieben eingestellt werden.
Stellen Sie sicher, dass keine Spannung an die
Analogausgänge angelegt wird.
Dieses kann beispielsweise durch den Anschluss von Fremdgeräten
oder bei Verwendung eines Multimeters im Modus „Widerstands-
messung" passieren.
Ansonsten ist eine Beschädigung des Gerätes durch Zerstörung
der elektronischen Komponenten auf der Hauptplatine möglich.
6.6.1 Analogausgänge am C2
Buchse Kontakt Signal
pin 1
Analog 1
pin 2
pin 3
pin 1
Analog 2
pin 2
pin 3
pin 1
Analog 3
pin 2
pin 3

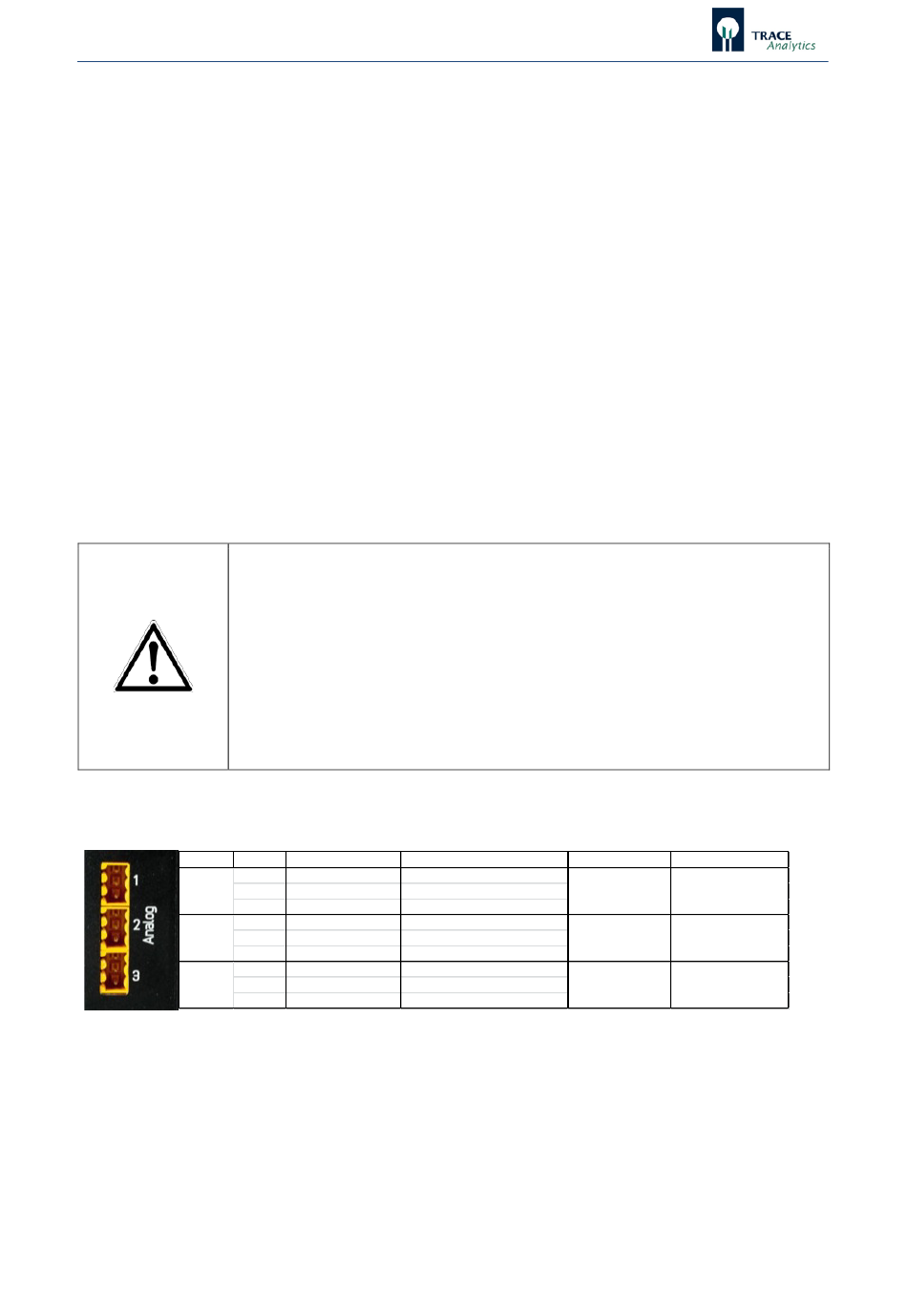

Abbildung 68: Analogausgänge auf der Rückseite des C2 Gerätes
Die ermittelten Messwerte stehen zur weiteren Verwendung als Analogsignale an den
Buchsen Analog 1 (Analyt 1 – Glukose) und Analog 2 (Analyt 2 – Laktat) zur
Verfügung. Bei Anwendung der Methode Ethanol / Methanol wird das Signal auf
Analog 1 ausgegeben.
Der Ausgang Analog 3 ist für den Anschluss einer analog gesteuerten externen
Fütterungspumpe vorgesehen und wird über die Parametereinstellungen wie in
Kapitel „7.2.6 Menüpunkt Regler" beschrieben konfiguriert.
76
Belegung
0-10 V / 2-12 V
Signal Analyt 1
GND
0-20 mA / 4-20 mA Signal Analyt 1
0-10 V / 2-12 V
Signal Analyt 2
GND
0-20 mA / 4-20 mA Signal Analyt 2
0-10 V
Reglerausgang Analyt 1
GND
nicht belegt
Glukose / Laktat Ethanol / Methanol
Glukose Ethanol / Methanol
Laktat -
- -
