Bedienungsanleitung TRACE C2 Control / M4

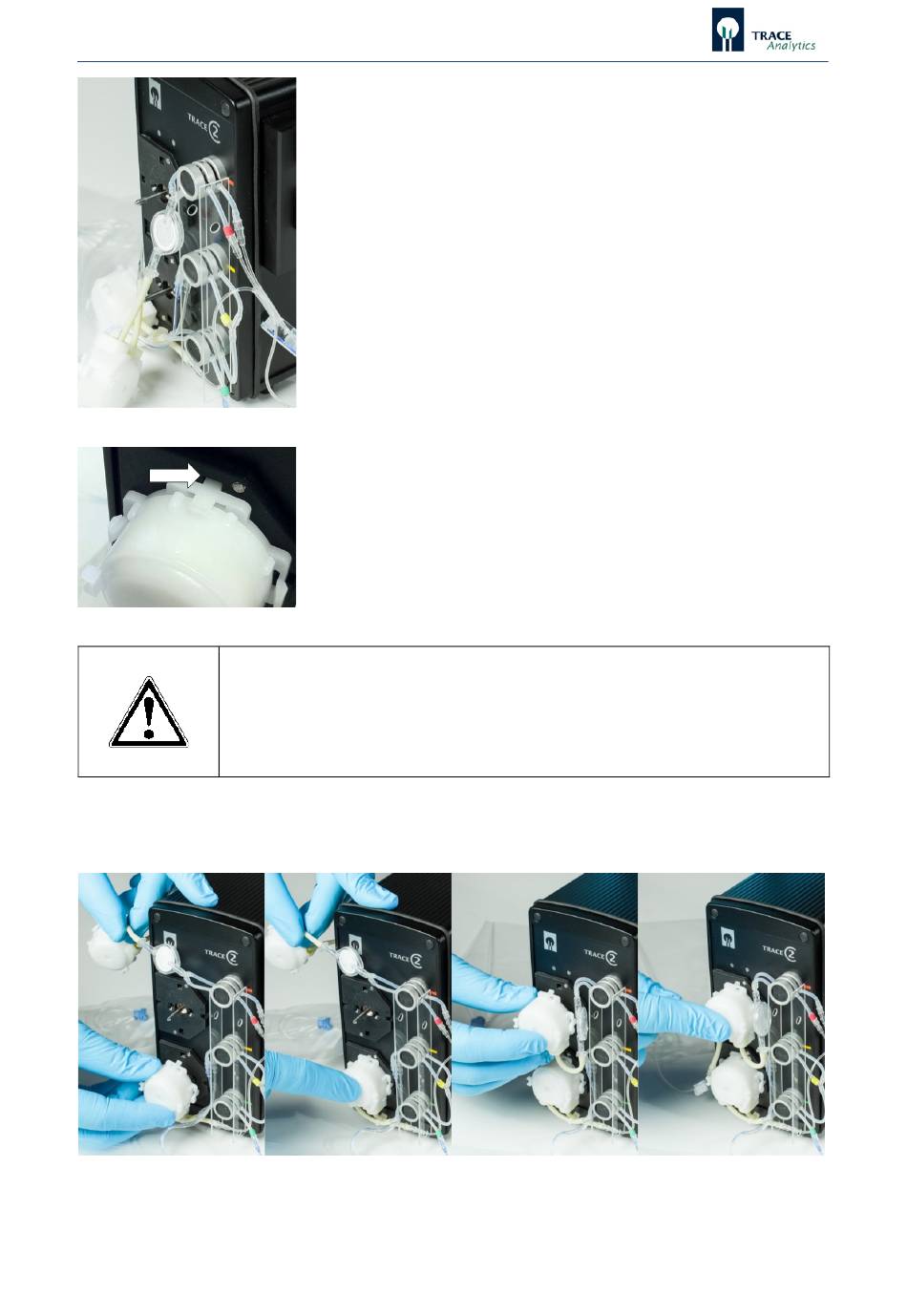

Abbildung 32: Sichern der Ventilschläuche durch Führungsplatten

Abbildung 33: Korrekter Sitz der Pumpenkassette (eingerasteter Befestigungszapfen)

Vor dem Aufstecken der Pumpenkassetten ist zu prüfen, ob die
Motorwelle sauber ist (ggf. mit einem weichen Tuch abwischen).
Schmutzpartikel oder Abrieb von vorherigen Anwendungen kann die
einwandfreie Funktion der Pumpe beeinträchtigen oder sogar
vollständig verhindern.
Es werden nacheinander die untere Pumpe (P2) und die obere Pumpe (P1)
aufgesteckt (siehe Abbildung 34).
Abbildung 34: Aufstecken und Anklicken der unteren Pumpenkassette P2 und der oberen Pumpenkassette P1
Nachdem Sie alle drei Ventile bestückt haben, schieben Sie
anschließend die beiden Führungsplatten in Richtung
Ventil, um die Position der Schläuche im Ventilschlitz zu
fixieren (Abbildung 32).
Im nächsten Schritt werden die beiden Pumpenkassetten
auf die Motorwelle aufgesteckt und fest an die Halteplatte
gepresst, bis ein Klicken durch das Einrasten zu hören ist.
Der korrekte Sitz der Pumpenkassetten wird überprüft
(Abbildung 33).
53
