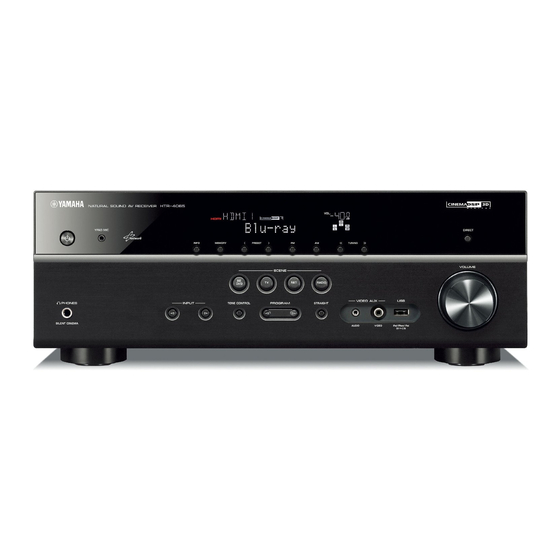

  • Seite 1 English Français AV Receiver/Ampli-tuner audio-vidéo Deutsch Svenska Italiano Español Nederlands Easy Setup Guide Manuel de configuration rapide Anleitung zur Schnelleinrichtung Snabbinstallationsguide Guida di configurazione rapida Guía de configuración sencilla Easy Setup-gids...
  • Seite 2 PDF versions of this guide and “Owner’s Manual” can be downloaded from the following website. • HDMI cable (x2) http://download.yamaha.com/ • Audio pin cable (x1) • Digital optical cable (x1) (not required if your TV supports ARC [Audio Return Channel])

  • Seite 3: Placing Speakers

    Placing speakers Set up the speakers in the room using the following diagram as a reference. For information on other speaker systems, refer to “Owner’s Manual”. 5.1-channel system 7.1-channel system (HTR-5065 only) 10° to 30° 10° to 30° 30 cm (1 ft) or more 1 Front speaker (L) 2 Front speaker (R) 10°...
  • Seite 4 Connecting speakers/subwoofer • (U.S.A. model only) Connect the front speakers (1/2) Connect the center speaker (3) to the Under its default settings, the unit is configured for 8-ohm to the FRONT (//\) terminals. CENTER terminal. speakers. When connecting 6-ohm speakers, set the unit’s speaker impedance to “6 Ω...
  • Seite 5 For 7.1-channel system (HTR-5065 only) Connect the surround speakers Connect the subwoofer (9) to the (4/5) to the SURROUND (//\) SUBWOOFER jack. Connect the surround back speakers terminals. (6/7) to the SURROUND BACK (//\) terminals. The unit (rear) The unit (rear) The unit (rear) SPEAKERS SPEAKERS...

  • Seite 6: Connecting External Devices

    Connecting external devices Connect external devices to the unit. a Connect a BD/DVD player to the unit with an HDMI cable. Audio out If the BD/DVD player is currently connected to the (optical) HDMI in HDMI out TV directly with an HDMI cable, disconnect the BD/DVD player cable from the TV and connect it to this unit.
  • Seite 7 Connect the YPAO microphone to the YPAO MIC jack on the front panel. The Yamaha Parametric room Acoustic Optimizer (YPAO) function detects speaker connections, measures the The following screen appears. distances from them to your listening position(s), and then automatically optimizes the speaker settings, such as volume balance and acoustic parameters, to suit your room.
  • Seite 8 If “W-1:Out of Phase” appears • If any error message (such as E-1) or warning message (such as W-2) appears, see “Error messages” or “Warning Follow the procedure below to check the speaker messages” in “Owner’s Manual”. connections. • If the warning message “W-1:Out of Phase” appears, see “If Depending on the type of speakers or room “W-1:Out of Phase”...
  • Seite 9 Playing back a BD/DVD Many more features! Now let’s play back a BD/DVD. The unit has various other functions. Press HDMI 1 to select “HDMI 1” as the We recommend playing back multichannel audio Please refer to “Owner’s Manual” on the supplied input source.
  • Seite 10 Pour télécharger ce guide ainsi que le « Mode d'emploi » au format PDF, rendez- • Câble de broche audio (x1) vous sur le site Web suivant : • Câble optique numérique (x1) (inutile si votre téléviseur prend en charge la fonction ARC http://download.yamaha.com/ [Audio Return Channel...

  • Seite 11: Installation Des Enceintes

    Installation des enceintes Installez les enceintes dans la pièce en vous reportant au diagramme suivant. Pour obtenir des informations sur les autres systèmes d’enceinte, consultez le « Mode d’emploi ». Système à 5.1 voies Système à 7.1 voies (HTR-5065 uniquement) 10°...
  • Seite 12 Raccordement des enceintes/du caisson de graves • (Modèle pour les États-Unis uniquement) Raccordez les enceintes avant (1/ Raccordez l'enceinte centrale (3) à la L'unité est configurée pour des enceintes 8 ohms par défaut. Lorsque vous raccordez des enceintes 6 ohms, réglez 2) aux bornes FRONT (//\).
  • Seite 13 Pour le système à 7.1 voies (HTR-5065 Raccordez les enceintes d'ambiance Raccordez le caisson de graves (9) à uniquement) (4/5) aux bornes la prise SUBWOOFER. SURROUND (//\). Raccordez les enceintes surround arrière (6/7) aux bornes SURROUND BACK (//\). L'unité (arrière) L'unité...

  • Seite 14: Raccordement Des Appareils Externes

    Raccordement des appareils externes Raccordez les appareils externes à l'unité. a Raccordez un lecteur BD/DVD à l'unité au moyen d'un câble HDMI. Téléviseur Si le lecteur BD/DVD est actuellement directement Sortie audio raccordé au téléviseur à l’aide d’un câble HDMI, (optique) Entrée HDMI Sortie HDMI...
  • Seite 15 YPAO MIC sur le panneau avant. L’écran suivant apparaît. La fonction Yamaha Parametric room Acoustic Optimizer (YPAO) permet de détecter les raccordements des enceintes et de mesurer la distance entre ces dernières et la position d'écoute. Elle optimise ensuite automatiquement les réglages des enceintes tels que les paramètres d'équilibre du volume et les paramètres acoustiques qui conviennent...
  • Seite 16 Si le message « W-1:Out of Phase » Utilisez les touches du curseur (e/r) pour apparaît sélectionner « SAVE » (Save) et appuyez sur ENTER. Suivez la procédure ci-dessous pour vérifier les raccordements de l’enceinte. Selon le type d’enceintes ou l’environnement, ce A u t o S e t u p M e a s u r e m e n t F i n i s h e d...
  • Seite 17 Lecture d’un disque BD/DVD Encore plus de Voyons maintenant comment lire un disque BD/DVD. fonctions ! Appuyez sur HDMI 1 pour sélectionner Pour sentir les effets d'ambiance sonore produits par « HDMI 1 » comme source d'entrée. L'unité propose diverses autres fonctions. l'unité, nous vous recommandons de lire les disques Reportez-vous au «...
  • Seite 18 PDF-Versionen dieser Anleitung zur Schnelleinrichtung sowie der „Bedienungs- • Lautsprecherkabel (je nach Anzahl der Lautsprecher) anleitung“ können von der folgenden Website heruntergeladen werden. • HDMI-Kabel (x 2) http://download.yamaha.com/ • Audio-Cinchkabel (x 1) • Optisches Digitalkabel (x 1) (nicht erforderlich, wenn Ihr Fernseher ARC unterstützt [Audio...

  • Seite 19: Aufstellen Der Lautsprecher

    Aufstellen der Lautsprecher Stellen Sie die Lautsprecher im Raum auf, während Sie sich an der folgenden Abbildung orientieren. Informationen zu anderen Lautsprechersystemen entnehmen Sie bitte der „Bedienungsanleitung“. 5.1-Kanal-System 7.1-Kanal-System (nur HTR-5065) 10° bis 30° 10° bis 30° mindestens 30 cm 1 Front-Lautsprecher (L) 2 Front-Lautsprecher (R) 10°...

  • Seite 20: Anschließen Von Lautsprechern Und Subwoofer

    Anschließen von Lautsprechern und Subwoofer • (nur US-amerikanisches Modell) Schließen Sie die Front-Lautsprecher (1/2) Schließen Sie den Center-Lautsprecher (3) Das Gerät ist werksseitig für 8-Ohm-Lautsprecher konfiguriert. Beim Anschluss von 6-Ohm-Lautsprechern stellen Sie die FRONT (//\) an der CENTER-Buchse an. an den -Buchsen an.
  • Seite 21 Bei einem 7.1-Kanal-System (nur HTR-5065) Schließen Sie die Surround-Lautsprecher Schließen Sie den Subwoofer (9) an der (4/5) an den SURROUND (//\) SUBWOOFER -Buchse an. Schließen Sie die hinteren Surround-Lautsprecher -Buchsen an. (6/7) an den SURROUND BACK (//\) - Buchsen an. Gerät (Rückseite) Gerät (Rückseite) Gerät (Rückseite)

  • Seite 22: Anschließen Externer Geräte

    Anschließen externer Geräte Schließen Sie die externen Geräte am Gerät an. a Schließen Sie einen BD-/DVD-Player über ein HDMI- Kabel am Gerät an. Fernsehgerät Wenn der BD-/DVD-Player über ein HDMI-Kabel Audioausgang momentan direkt an einem Fernseher angeschlossen (optisch) HDMI-Eingang HDMI-Ausgang ist, ziehen Sie das Kabel vom Fernseher ab und BD-/DVD-Player schließen Sie es stattdessen an diesem Gerät an.
  • Seite 23 Lautsprechereinstellungen (YPAO) Es erscheint der folgende Bildschirm. Bei Einsatz der Funktion Yamaha Parametric room Acoustic Optimizer (YPAO; Parametrische Raumakustikoptimierung) misst das Gerät die Abstände der angeschlossenen Lautsprecher von Ihrer Hörposition / Ihren Hörpositionen und optimiert dann A u t o S e t u p automatisch die Lautsprechereinstellungen, wie Lautstärkebalance und akustische Parameter, passend zu Ihrem Raum.
  • Seite 24 Wenn „W-1:Out of Phase“ erscheint • Wenn eine Fehlermeldung (z. B. E-1) oder ein Warnhinweis (z. B. W-2) erscheint, lesen Sie „Fehlermeldungen“ oder Gehen Sie wie folgt vor, um die „Warnmeldungen“ in der „Bedienungsanleitung“. Lautsprecherverbindungen zu prüfen. • Wenn die Warnmeldung „W-1:Out of Phase“ erscheint, lesen Sie „Wenn „W-1:Out of Phase“...

  • Seite 25: Wiedergabe Einer Bd/Dvd

    Wiedergabe einer BD/DVD Viele weitere Wir werden jetzt eine BD/DVD abspielen. Funktionen! Drücken Sie HDMI 1 zum Anwählen von Wir empfehlen, mehrkanaliges Audio „HDMI 1“ als Eingangsquelle. Das Gerät bietet verschiedene weitere Funktionen. (5.1-Kanal oder mehr) abzuspielen, um den vom Gerät Bitte lesen Sie nach in der „Bedienungsanleitung“...
  • Seite 26 • Högtalarkablar (beroende på antalet högtalare) PDF-versioner av den här guiden och av ”Bruksanvisning” kan hämtas på följande webbplats: • HDMI-kablar (2 st.) http://download.yamaha.com/ • Ljudstiftkabel (1 st.) • Digital optisk kabel (1 st.) (behövs inte om TV:n stöder ARC [Audio Return Channel...
  • Seite 27 Placera högtalare Installera högtalarna i rummet med hjälp av följande diagram som referens. Mer information om andra högtalarsystem finns i ”Bruksanvisning”. 5.1-kanalsystem 7.1-kanalsystem (gäller endast HTR-5065) 10° till 30° 10° till 30° 30 cm eller mer 1 Framhögtalare (L) 2 Framhögtalare (R) 10°...
  • Seite 28 Ansluta högtalare/subwoofer • (Endast modell för USA) Anslut de främre högtalarna (1/2) till Anslut mitthögtalaren (3) till kontakten som Som standard är receivern konfigurerad för högtalare på 8 ohm. Om du använder högtalare på 6 ohm ska du ställa in kontakterna som är märkta med FRONT (//\).
  • Seite 29 För 7.1-kanalsystem (gäller endast HTR-5065) Anslut surroundhögtalarna (4/5) till Anslut subwoofern (9) till SUBWOOFER- kontakterna som är märkta SURROUND BACK uttaget. Anslut de bakre surroundhögtalarna (6/7) (//\). till SURROUND BACK (//\)-kontakterna. Receivern (baksida) Receivern (baksida) Receivern (baksida) SPEAKERS SPEAKERS SPEAKERS SURROUND BACK/BI AMP /ZONE B FRONT...
  • Seite 30 Ansluta externa enheter Anslut de externa enheterna till receivern. a Anslut en BD/DVD-spelare till receivern med en HDMI-kabel. Om BD/DVD-spelaren redan är ansluten direkt till Ljudutgång (optisk) en TV via en HDMI-kabel, kopplar du ur denna HDMI-ingång HDMI-utgång BD/DVD-spelare kabel från TV:n och ansluter den i stället till OPTICAL HDMI HDMI...
  • Seite 31 (YPAO) Följande bild visas. Med hjälp av funktionen Yamaha Parametric room Acoustic Optimizer (YPAO) identifieras de anslutna högtalarna, och avståndet mellan dem A u t o S e t u p och lyssningsplatsen mäts upp. Sedan optimeras automatiskt högtalarinställningar som volymbalans och akustik till att passa rummet.
  • Seite 32 Om ”W-1:Out of Phase” visas Använd markörknapparna (e/r) för att välja ”SAVE” (Save) och tryck sedan på Följ instruktionerna nedan för att kontrollera ENTER. högtalaranslutningarna. Beroende på vilken typ av högtalare du använder och rummets beskaffenhet kan detta meddelande visas A u t o S e t u p M e a s u r e m e n t även om högtalarna är korrekt anslutna.
  • Seite 33 Uppspelning av BD/DVD-skivor Många fler funktioner! Nu är det dags att spela upp en BD/DVD-skiva. Receivern har flera andra funktioner. Tryck på HDMI 1 och välj ”HDMI 1” som Vi rekommenderar att du använder en skiva som är Mer information om hur du får ut mesta möjliga ingångskälla.
  • Seite 34 Dal seguente sito Web è possibile scaricare le versioni PDF della presente Guida e • Cavo audio con spina RCA (x1) del “Manuale di istruzioni”: • Cavo ottico digitale (x1) (non necessario se la TV supporta ARC) [Audio Return Channel]) http://download.yamaha.com/...
  • Seite 35 Posizionamento dei diffusori Posizionare i diffusori nella stanza utilizzando il seguente schema come riferimento. Per ulteriori informazioni su altri sistemi di diffusori, consultare il "Manuale di istruzioni". Sistema a 5.1 canali Sistema a 7.1 canali (solo per il modello HTR-5065) da 10°...
  • Seite 36 Collegamento dei diffusori e del subwoofer • (Solo il modello per gli USA) Collegare i diffusori anteriori (1/ Collegare il diffusore centrale (3) al Secondo le impostazioni predefinite in fabbrica, l’unità è configurata 2) ai terminali FRONT (//\). terminale CENTER. per diffusori da 8 ohm.
  • Seite 37 Per il sistema a 7.1 canali (solo HTR-5065) Collegare i diffusori surround (4/ Collegare il subwoofer (9) alla presa 5) ai terminali SURROUND (//\). SUBWOOFER. Collegare i diffusori posteriori surround (6/7) ai SURROUND BACK (//\) terminali. Unità (retro) Unità (retro) Unità...
  • Seite 38 Collegamento di dispositivi esterni Collegare i dispositivi esterni all’unità. a Collegare il lettore BD/DVD all’unità utilizzando un cavo HDMI. Se il lettore BD/DVD è collegato direttamente alla Ingresso Uscita audio HDMI (ottica) Uscita HDMI TV mediante un cavo HDMI, scollegare quest’ultimo Lettore BD/DVD dalla TV e collegarlo all’unità.
  • Seite 39 (YPAO) Verrà visualizzata la seguente schermata. La funzione Yamaha Parametric room Acoustic Optimizer (YPAO) rileva i collegamenti dei diffusori e misura la distanza A u t o S e t u p tra i diffusori e la posizione di ascolto, quindi ottimizza automaticamente le impostazioni dei diffusori, ad esempio il...
  • Seite 40 Se è visualizzato il messaggio “W-1:Out of Utilizzare i tasti cursore (e/r) per Phase” selezionare "SAVE" (Save) e premere ENTER. Attenersi alla seguente procedura per controllare i collegamenti dei diffusori. A u t o S e t u p A seconda del tipo di diffusori e dell’ambiente, questo M e a s u r e m e n t F i n i s h e d messaggio potrebbe comparire anche se i diffusori...
  • Seite 41 Riproduzione di un BD/DVD Molte altre funzioni! Di seguito viene descritto come riprodurre un BD/DVD. L’unità dispone di molte altre funzioni. Premere HDMI 1 per selezionare “HDMI 1” Si consiglia di riprodurre un segnale audio multicanale Fare riferimento al “Manuale di istruzioni” nel come sorgente d’ingresso.
  • Seite 42 Se pueden descargar versiones PDF de esta guía y el “Manual de Instrucciones” • Cable de audio con patillas (x1) desde el siguiente sitio web. • Cable digital óptico (x1) (no es necesario si el TV es compatible con la función ARC http://download.yamaha.com/ [Audio Return Channel...

  • Seite 43: Colocación De Los Altavoces

    Colocación de los altavoces Instale los altavoces en la sala con ayuda del diagrama siguiente como referencia. Para obtener información sobre otros sistemas de altavoces, consulte el “Manual de Instrucciones”. Sistema de 5.1 canales Sistema de 7.1 canales (solo HTR-5065) De 10°...
  • Seite 44 Conexión de los altavoces y el subgraves • (Modelo de EE. UU. únicamente) Conecte los altavoces delanteros (1/ Conecte el altavoz central (3) al Según sus ajustes predeterminados, la unidad está configurada para 2) a los terminales FRONT (//\). terminal CENTER. altavoces de 8 .
  • Seite 45 Para el sistema de 7.1 canales (solo HTR-5065) Conecte los altavoces surround Conecte el altavoz de subgraves (9) (4/5) a los terminales a la toma SUBWOOFER. Conecte los altavoces traseros surround SURROUND (//\). (6/7) a los terminales SURROUND BACK (//\). Unidad (parte trasera) Unidad (parte trasera) Unidad (parte trasera)
  • Seite 46 Conexión de los dispositivos externos Conecte los dispositivos externos a la unidad. a Conecte un reproductor BD/DVD a la unidad con un Salida de audio cable HDMI. (óptica) Entrada HDMI Salida HDMI Si el reproductor BD/DVD está conectado Reproductor BD/DVD actualmente al TV directamente con un cable OPTICAL HDMI...
  • Seite 47 (YPAO) Aparece la siguiente pantalla. La función Yamaha Parametric room Acoustic Optimizer (YPAO) detecta las conexiones de los altavoces, mide las A u t o S e t u p distancias desde la posición de escucha y optimiza automáticamente los ajustes de los altavoces como, por ejemplo, el balance del volumen y los parámetros acústicos, para adecuarlos a la sala.
  • Seite 48 Si aparece “W-1:Out of Phase” • Si aparece algún mensaje de error (como E-1) o de advertencia (como W-2), consulte “Mensajes de error” o Siga el procedimiento que se indica a continuación “Mensajes de advertencia” en el “Manual de Instrucciones”. para comprobar las conexiones de los altavoces.
  • Seite 49 Reproducción de un BD/DVD Muchas más funciones Reproduzcamos ahora un BD/DVD. La unidad posee varias funciones más. Pulse HDMI 1 para seleccionar “HDMI 1” Recomendamos reproducir audio multicanal (canales Consulte el “Manual de Instrucciones” en el como fuente de entrada. -5.1 o más) para apreciar el sonido surround producido CD-ROM suministrado para sacar el máximo por la unidad.
  • Seite 50 U kunt een PDF-versie van deze gids en de "Gebruikershandleiding" downloaden • HDMI-kabel (x 2) van de website. • Audio-plugkabel (x 1) http://download.yamaha.com/ • Digitale optische kabel (x 1) (niet nodig als uw tv ARC [Audio Return Channel ] ondersteunt)
  • Seite 51 Luidsprekers plaatsen Plaats de luidsprekers in de kamer zoals afgebeeld in het onderstaande overzicht. Raadpleeg de “Gebruikershandleiding” voor meer informatie over andere luidsprekersystemen. 5.1-kanaalsysteem 7.1-kanaalsysteem (alleen HTR-5065) 10° tot 30° 10° tot 30° 30 cm of meer 1 Voorste luidspreker (L) 2 Voorste luidspreker (R) 10°...
  • Seite 52 Luidsprekers/subwoofer aansluiten • (Alleen model voor de V.S.) Sluit de voorste luidsprekers (1/2) Sluit de middelste luidspreker (3) aan op Het toestel is standaard geconfigureerd voor luidsprekers van 8 ohm. Als u luidsprekers van 6 ohm aansluit, moet u de luidsprekerimpedantie aan op de FRONT (//\)-aansluitingen.
  • Seite 53 Voor een 7.1-kanaalsysteem Sluit de surroundluidsprekers (4/5) Sluit de subwoofer (9) aan op de (alleen HTR-5065) aan op de SURROUND (//\)-aansluitingen. SUBWOOFER-aansluiting. Sluit de achterste surroundluidsprekers (6/ 7) aan op de SURROUND BACK (//\)- aansluitingen. Het toestel (achterzijde) Het toestel (achterzijde) Het toestel (achterzijde) SPEAKERS SPEAKERS...

  • Seite 54: Externe Apparaten Aansluiten

    Externe apparaten aansluiten Sluit de externe apparaten aan op het toestel. a Sluit een bd/dvd-speler met een HDMI-kabel aan op het Audio-uitgang toestel. (optisch) HDMI-ingang HDMI-uitgang Als de bd/dvd-speler momenteel rechtstreeks op de tv is Bd/dvd-speler aangesloten met een HDMI-kabel, koppelt u de kabel los OPTICAL HDMI HDMI...
  • Seite 55 A u t o S e t u p De functie Yamaha Parametric room Acoustic Optimizer (YPAO) detecteert luidsprekeraansluitingen, meet de afstanden tussen de luidsprekers en de luisterpositie(s) en optimaliseert vervolgens automatisch de luidsprekerinstellingen, zoals de volumebalans en de akoestische parameters, aan de...
  • Seite 56 Als "W-1:Out of Phase" wordt Gebruik de cursortoetsen (e/r) om weergegeven “SAVE” (Save) te selecteren en druk op ENTER. Volg de procedure hieronder om de luidsprekeraansluitingen te controleren. Afhankelijk van het type luidsprekers en de omgeving A u t o S e t u p M e a s u r e m e n t F i n i s h e d kan dit bericht ook worden weergegeven als u de...
  • Seite 57 Een bd/dvd afspelen Nog veel meer Laten we nu een bd/dvd-schijf afspelen. mogelijkheden! Druk op HDMI 1 om "HDMI 1" als de signaalbron We adviseren om multikanaalsaudio (5.1-kanaal-of te selecteren. Het toestel beschikt nog over vele andere functies. hoger) af te spelen om volop te kunnen genieten van Raadpleeg de "Gebruikershandleiding"...
  • Seite 58 © 2012 Yamaha Corporation Printed in Malaysia ZA52710...
