Fluke Networks MicroScanner Serie Erste Schritte Seite 58

Test dei cavi

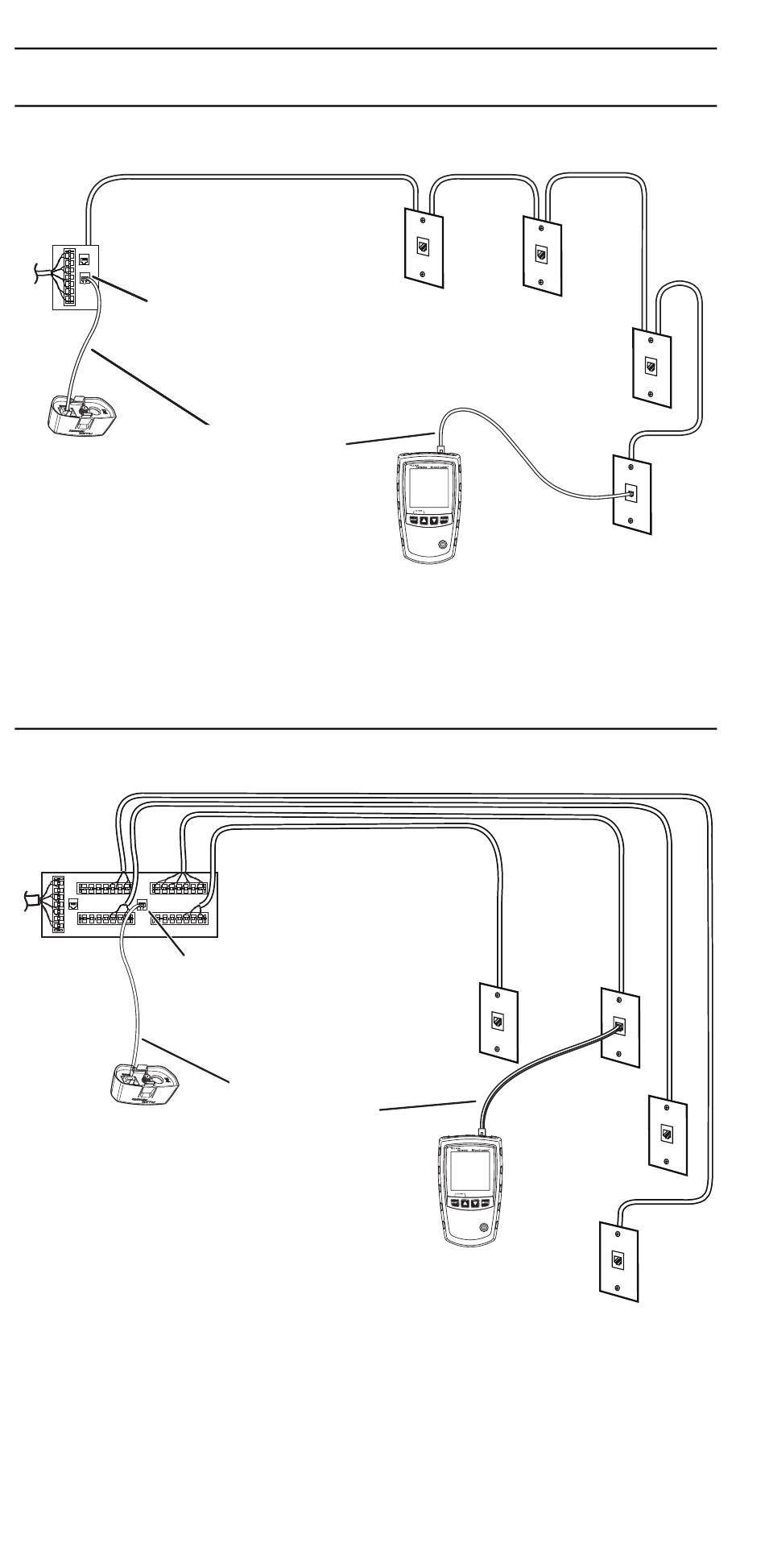

Collegamento a una topologia bus
Centro di
distribuzione
Collegamento al bus
Adattatore
mappatura
cavi
Nota: è possibile scambiare le posizioni del tester
e dell'adattatore mappatura cavi.
Collegamento a una topologia a stella
Adattatore
mappatura
cavi
Nota: Per ottenere un corretto valore della lunghezza,
collegare tester e adattatore mappatura cavi come
illustrato. Per istruzioni, consultare il Manuale d'uso.
10
Cavi di
connessione
RJ11
Centro di
distribuzione
Collegamento comune
alla diramazione
in parallelo
Cavi di
connessione
RJ11
