Fluke Networks MicroScanner Serie Erste Schritte Seite 42

Testen von Kabeln

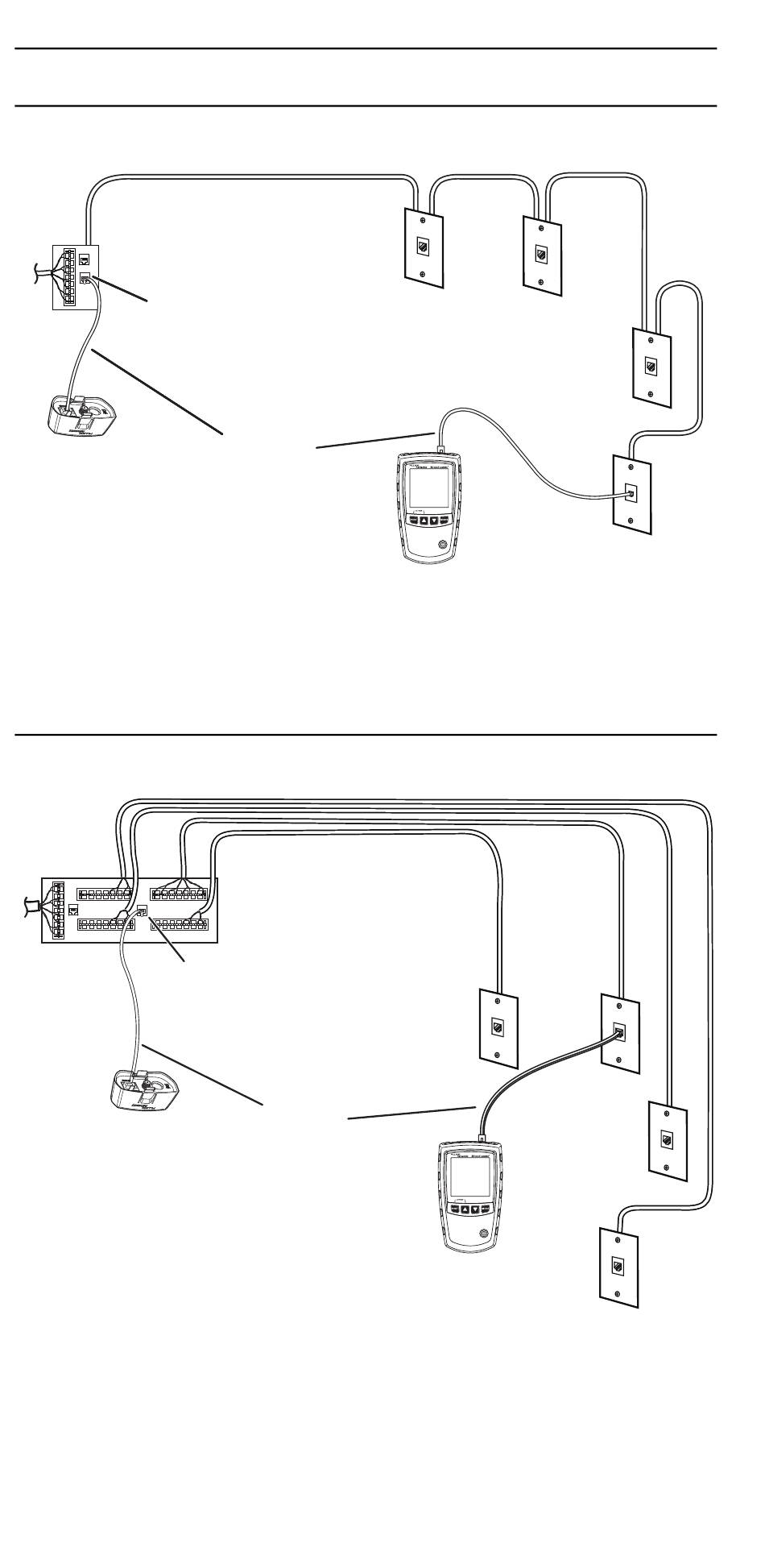

Anschluss an eine Bustopologie
Verteilzentrum
Anschluss an Bus
Wiremap-
Adapter
Hinweis: Sie können die Position des Testers und des
Wiremap-Adapters vertauschen.
Anschluss an eine Sterntopologie
Wiremap-
Adapter
Hinweis: Für eine korrekte Längenmessung den Tester und
den Wiremap-Adapter wie abgebildet anschließen. Für
Einzelheiten siehe das Benutzerhandbuch.
10
RJ11-
Patchk
abel
Verteilzentrum
Gemeinsamer
Anschluss an
Stichleitung
RJ11-
Patchk
abel
EGS17.EPS
EGS16.EPS
