ケーブルのテスト

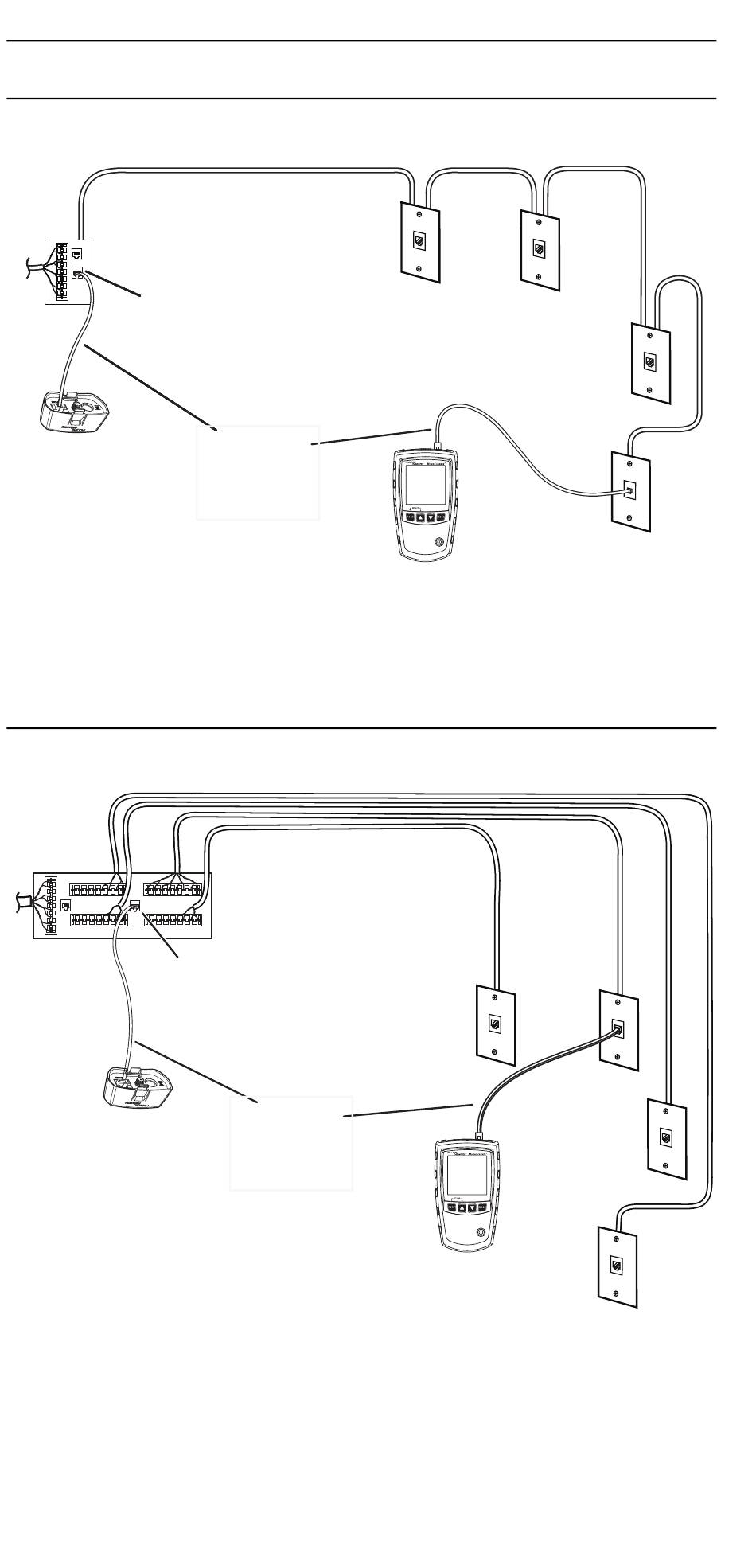

バス・トポロジーへの接続
配線センター
バスへの接続
ワイヤー
マップ・ア
ダプター
注 : テスターとワイヤーマップ・アダプターの位置を入れ
替えることができます。
スター・トポロジーへの接続
ワイヤー
マップ・ア
ダプター
注 : ケーブル長を正しく読み取るには、本器とワイヤーマッ
プ・アダプターを図のように接続します。詳細については、
ユーザーズ・マニュアルを参照してください。
10
RJ11
パッチ・
コード
配線センター
ブリッジ・タップへの
共通接続
RJ11
パッチ・
コード
