Fluke Networks MicroScanner Serie Erste Schritte Seite 26

Tests de câble

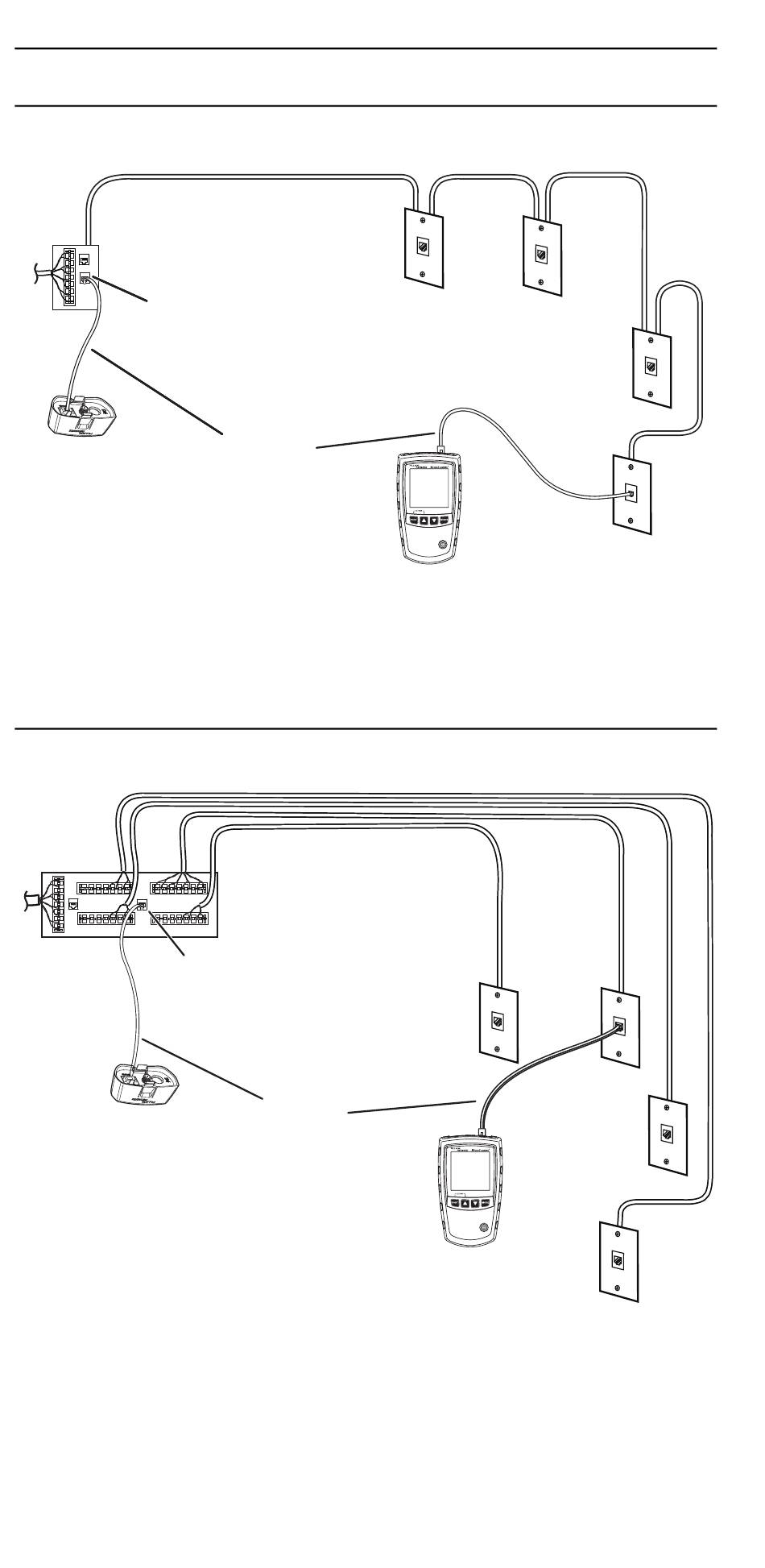

Topologie de réseau en bus
Centre de
distribution
Branchement en bus
Adaptateur
de schéma
de câblage
Remarque : Vous pouvez permuter les emplacements du
testeur et de l'adaptateur de schéma de câblage.
Topologie de réseau en étoile
Adaptateur
de schéma
de câblage
Remarque : Pour une mesure correcte des longueurs,
branchez le testeur et l'adaptateur de schéma de câblage
conformément à l'illustration. Reportez-vous au Mode
d'emploi pour plus de détails à ce sujet.
10
Cordons
de
raccordement
RJ11
Centre de
distribution
Branchement commun
à dérivation
Cordons
de
raccordement
RJ11
EGS17.EPS
EGS16.EPS
